 Poupe de la Belle de 1684 au 1/18 ème par crabe

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Poupe de la Belle de 1684 au 1/18 ème par crabe   Lun 15 Juin 2015 - 9:37

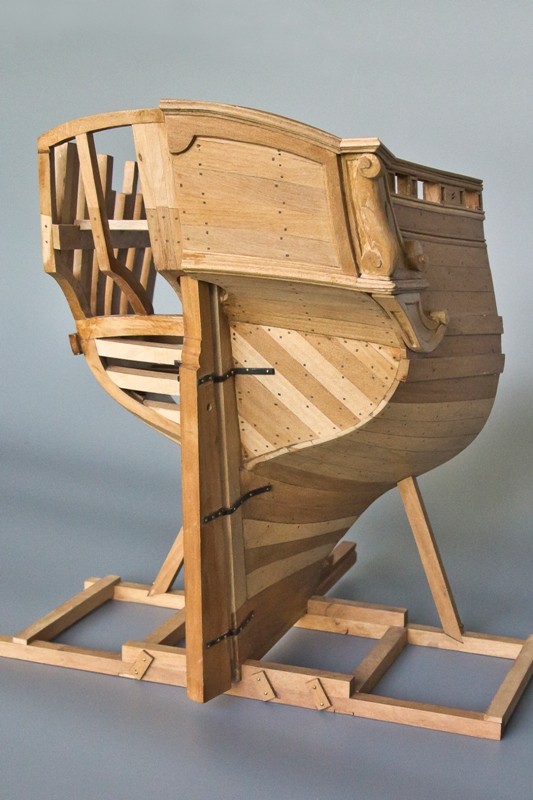

J'en profite un peu, étant le premier à traiter du sujet sur notre forum, pour vous presenter un montage dit"d'arsenal", même si le cerf peut lui aussi être considéré comme tel.
Dans ce "style" de montage, le coté didacticiel est mis en avant, je trouve que c'est une,voire la plus belle façon de presenter un navire, ou une partie d'un navire.







Non, il n'est pas fini, manque des charnières de portes, bref des petites choses. Coté sculpture, c'est le minima, le problème de ce genre de navires, ils ont tous des AV et des AR bigrement décorés, et je ne suis pas bon aux ciseaux.
Bon, quand même, trop de boutons sur ce forum :a015:


Dernière édition par crabe le Lun 15 Juin 2015 - 10:11, édité 1 fois
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mar 16 Juin 2015 - 14:48

a009
La première étape de cette construction; les elements constituant la charpente axiale.



Ces pièces ont toute la même épaisseur, sauf bien évidement le massif, qui est une pièce de remplissage.


Découpe et assemblage sur un "patron des pièces formant une demi-membrure.





Entre-temps, construction du chantier pour pouvoir mettre en place tous les éléments de la charpente.
Et présentation à blanc d'une membrure vers son emplacement.
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mer 17 Juin 2015 - 10:13

a009

Je ne dis rien ...... mais j'en pense pas moins

Je sens que je vais adorer la réalisation de la quille ... et pas que d'ailleurs a027

Merci pour ce beau partage mon Shidoshi a010
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mer 17 Juin 2015 - 15:03

a009
Haaaahhhh, ces bouts de bois, cette odeur, ce toucher, et ces copeaux, vraiment, j'adore ce bois, beau, souple, docile, bonne pâte, quoi!!!!!!!!
Ha mon cochon



Présentation de la membrure N° 17, la lisse de hourdi, l'estain et les quatre barres sont en place.



Mise en place des 4 membrures



Les jambettes sont en place,ainsi que leurs allonge, la jaumière, passage du gouvernail est pratiqué.













Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mer 17 Juin 2015 - 18:28

crabe a écrit:
Haaaahhhh, ces bouts de bois, cette odeur, ce toucher, et ces copeaux, vraiment, j'adore ce bois, beau, souple, docile, ...

a005 ... a003

Je vais essuyer le clavier .......................... je reviens  a033
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mer 17 Juin 2015 - 21:42

a009
Merci Pascal:j'en ai perdu une palanqué suite à mon petit problème informatique.
Je poste avec ce qui va clore ce sujet, au demeurant bien agréable à construire.



















Un peu dans le désordre, désolé.
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mar 23 Juin 2015 - 21:53

a012

Les queues d'aronde des barrots de dunette ne sont insérées que sur la moitié de leurs épaisseurs ?

a013
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mar 23 Juin 2015 - 22:08

a009
Normal, il y a les entremises qui vont tout bloquer. a019
Et il y en qu'une mise en place pour "la montre"
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mar 23 Juin 2015 - 23:06

a012

Tu n'aurais pas une photo de cette étape de montage Jean-Claude ?

a014
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mer 24 Juin 2015 - 0:36

Une photo du montage en cours.



Les baux du haut sont ceux de la dunette. Ces derniers reposent sur la bauquière, qui est fixée sur les membrures, et entaillée en queue d'aronde à mi-bois, on va dire ça comme ça. Les entremises remplissent le vide entre la bauquière et les baux.
Pour que ce montage joue son rôle, et que les membrures ne s'ouvrent pas, des entremises (deux d'entre elles sont en place) sont placées à serrer entre les baux, et la première virure de pont est placée dessus. A l'époque, pas de fourrure de gouttière entre le pont et la muraille.
les baux du bas sont ceux de la chambre. Comme c'est vraiment un petit navire, pas de bauquière.
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mer 24 Juin 2015 - 10:49

a012

J'ai tout compris ... du premier coup

Et donc forcément les extrémités des entremises respectent la forme "queue d'aronde" et se trouvent à fleur de baux dans leurs parties supérieures ?

Sur un montage où la totalité des virures de pont sont misent en place, tu commences donc par les deux virures extérieures qui se positionnent sur les entremises,
mais comment ça se passe à la jonction au centre du pont ???
Parce que là on est coincé entre les murailles bab et tri et j'ai l'impression que sur cette dernière photo les virures de pont sont effilées vers la poupe,
mais qu'elles ont quand même toutes la même largeur et au niveau du tableau et au niveau de la coupe ???

Le "schéma" de mise en place des virures de pont n'est pas très limpide pour moi ... pas mal de zones d'ombre subsistent

Merci Shidoshi a019

a013
Revenir en haut Aller en bas
ovl
Second Maître
Second Maître
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Lun 6 Juil 2015 - 18:46

c'est de l'art, tout simplement :13ter: ,
je ne m'aventurerais pas à essayer de monter ce style de navires, trop compliqué pour moi, mais que c'est beau a035
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Lun 6 Juil 2015 - 19:49

a009
Merci, ovl.
Avec un beau et bon bois, et surtout des dessins qui tiennent la route, c'est limite non prise de tête que tes superbes bestioles, avec électronique et tout et tout.
Un argument pour le bois, un bon verni, et terminé patate. Pas 7 ou 8 pots de peinture, etc, etc, nous, c'est bois,
colle blanche et  verni, et hop la.
a010
Et j’exagère à peine
Revenir en haut Aller en bas
pascal 72
Major
Major



MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Lun 6 Juil 2015 - 20:04

a009

Si je comprends bien cela se monte les doigts dans le nez a001

a009a
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Lun 6 Juil 2015 - 20:54

a012

Mon bon Pascal, je ne vais pas tarder de vérifier ta théorie ... des doigts dans le nez  a003

C'est vrai que quand on voit ces réalisations d'Arsenal  ça donne vraiment envie de tâter le poirier a020


Dernière édition par Stearghall le Lun 31 Aoû 2015 - 18:54, édité 1 fois
Revenir en haut Aller en bas
xavero63
Maître
Maître
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mer 8 Juil 2015 - 23:03

C'est vraiment MAGNIFIQUE du grand ART a026a
C'est ça que je voudrais faire quand je serai grand

Bravo

amicalement  Xavier
Revenir en haut Aller en bas
jeanbauduen
Premier Maître
Premier Maître
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mer 8 Juil 2015 - 23:46

Bonjour très belle réalisation
a009
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mer 8 Juil 2015 - 23:50

a009
Merci jeanbauduen, cet AR n'est pas totalement fini, manque des petites bricoles, exaspérantes à faire.

Merci, Xavier, tu commence quand tu veux!! a010
Revenir en haut Aller en bas
jeanbauduen
Premier Maître
Premier Maître
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Jeu 9 Juil 2015 - 0:01

a009 t' inquiète je vais suivre. Amitié a013
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Jeu 9 Juil 2015 - 11:12

a012

C'est vrai qu'il est bon notre national et en plus pas avare du tout de bons conseils

Il va encore me traiter de nombriliste a008e .... alors j'me sauve ... a tchao

a003
Revenir en haut Aller en bas
Marco la frite
Enseigne de Vaisseau 1ère classe
Enseigne de Vaisseau 1ère classe
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Dim 30 Aoû 2015 - 11:50

Salut Jean-Claude a009d
Maintenant que je suis installé
je vais commencer à fureter sur le forum pour voir le travail des collègues

et quoi de plus normal pour commencer
que de voir et revoir cette Belle qui mérite bien son nom

A propos de la Belle
je conseille à tous ceux qui sont amoureux des belles choses de jeter un œil
sur l'ouvrage de feu Jean Boudriot, qui a fait un travail extraordinaire

si vous ne le connaissez pas
je vous engage à aller sur le site du fils de Mr Berti, lui aussi décédé
voici le lien
http://ancre.fr/fr/

Donc dis-je en tout bien tout honneur
il s devait que je commençasse ma pérégrination par un modèle d'arsenal
que malheureusement je ne serai jamais capable le niveau de précision et de qualité

et cette poupe me saute aux yeux
comme la vérole sur le bas-clergé breton

et j'en bée d'admiration a024
en pensant aux heures nécessaires à une telle réalisation

Merci Jean-Claude de ta présentation

Les mots me manquent pour exprimer le plaisir que je ressens à voir ton travail a026a a026a a026a
que dis-je ton œuvre
Amitiés
Marco
Revenir en haut Aller en bas
parellum
Inspecteur Général de la Marine
Inspecteur Général de la Marine
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Sam 12 Sep 2015 - 22:57

a009d

J'aime bien les belles qui ont une belle poupe!!  a001

Et la poupe de ta Belle me laisse ébaubi  a023

Bravo  a026a

Amitiés
Patrick
Revenir en haut Aller en bas
Glénans
Lieutenant de Vaisseau
Lieutenant de Vaisseau
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Sam 12 Sep 2015 - 23:41

Bonsoir Jean-Claude, a012

Je me joins aux petits camarades pour m'extasier sur ton oeuvre.a024

Un véritable travail de professionnel tant au niveau qualité qu'au niveau précision et finesse et détails du modèle.a023

Je t'avoue que je suis admiratif sur le montage et surtout sur tes explications.a20f

Quand je pense que tu a réalisé cette coque, uniquement à partir d'un plan et de bois : chapeau.

Si je me souviens bien, tu n'aurais pas été ébéniste dans une autre vie ?

Enfin superbe et encore bravo.

Bonne nuit. a011
Revenir en haut Aller en bas
michaud
Aspirant
Aspirant
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Dim 4 Oct 2015 - 17:22

Bonjour. Questions d'un amateur averti mais d'un béotien quand même.
J'ai souvent utilisé le poirier pour sa" souplesse" d'utilisation. Mais le bois blanc que l'on voit sur tes photos qu'est ce?. Autre chose.Lorsque l'on voit un modèle d'arsenal,le bois est verni? teinté ? ciré?
Cela donne un aspect chaud très maquette de référence mais très agréable a l’œil.
Merci pour le descriptif étape par étape de cette Belle,qui, si je me souviens bien avait le buste de Mme de Fontange reconnaissable a son peigne dans sa chevelure. De plus,je n'avais jusque la jamais bien vu le détail du travail réalisé.Il y a aussi l'angle et la qualité de la prise de vue qui rend plus explicite le travail effectué. Merci, je me suis régalé.Apres m’être un peu trop gavé de kits, me lancerai je sur l'arsenal.
Amitié Jean-Jacques
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe   Mar 6 Oct 2015 - 11:36

a009
Désolé de répondre sur le tard a022
Pour mes constructions, je n'utilise que du poirier pour ce qui se voit, comme ça, pas de problème de choix.
Il faut dire qu'il n'a que des avantages, à part le fait qu'il sont assez difficile à trouver
Le bois "blanc" est lui aussi du poirier, j'en avais de trois teintes différentes, un moment.
Pour la protection du bois, les vernis étant des vernis à l'eau, maintenant, avec des rendus proche de zéro,
les vernis au White avaient la fâcheuse tendance à sécher au bout de 3 mois, mais avaient un rendu superbe, mais comme on ne les trouve plus, le problème est réglé.
Je me suis rabattu sur du fondur à cirer de type "Liberon",
désolé pour la pub, ça fait 6 mois que j'ai le produit, et je continu à l'utiliser.
Ce type de produit, au bout d'un an, toujours vaillant, alors je n'hésite pas, fondur.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Poupe de la Belle de 1684 au 1/18 ème par crabe

Revenir en haut Aller en bas

Poupe de la Belle de 1684 au 1/18 ème par crabe
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Poupe de la Belle de 1684 au 1/18 ème par crabe
» La Belle 1684 (barque longue en charpente)
» La Belle 1684
» La Belle
» Une belle photo ? une bonne photo ? LA photo ?...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Modélisme Naval Le RADOUB du PONANT :: Le RADOUB du PONANT - Construction d'Arsenal :: Construction d'Arsenal-
Sauter vers:
