 BISQUINE au 1/40 Kit Billing Boats modifié Xavero

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
AuteurMessage
Marco la frite

Enseigne de Vaisseau 1ère classe

Enseigne de Vaisseau 1ère classe

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Mer 28 Oct 2015 - 9:09

Elle est presque prête à prendre la mer 0013j
pour aller pêcher a019
Travail fin à suivre a020 a020 a020
pour la méthode et le résultat a026a a026a a026a
Marco
Revenir en haut Aller en bas
xavero63

Maître

Maître

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Mer 28 Oct 2015 - 23:05

a009b
a170 les amis  a021a
Elle n'est pas encore tout à fait prête pour la partie de pêche, même si les annexes sont prêtes.... mais ça c'est une autre histoire qui ne va pas tarder à venir ... a037 a036

En ce moment, il y a un peu d'occupation sur les voiles, pfttttt, ça traîne !!! :

Philippe a écrit:
tu as encore d'excellents "restes"
: je m'demande comment il faut le prendre, gamin a004b

A+ pour la suite a011

Amitiés
Xavier
Revenir en haut Aller en bas
pascal 72

Major

Major




MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Mer 28 Oct 2015 - 23:06

a009c

a119 a119

a009c
Revenir en haut Aller en bas
Marco la frite

Enseigne de Vaisseau 1ère classe

Enseigne de Vaisseau 1ère classe

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Jeu 29 Oct 2015 - 10:59

Allons les enfants un peu de calme a020
regardez Papa
il est sage lui a020 a020
même avec la Bonne a021a a021a a021a
(veuillez excuser l'interruption du son et de l'image
les enfants pourraient avoir des idées)
Marco 0013j 0013j 0013j 0013j
Revenir en haut Aller en bas
xavero63

Maître

Maître

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 30 Oct 2015 - 20:34

a009b  les amis

Marco a écrit:
il est sage lui  a020  a020
même avec la Bonne  a021a  a021a  a021a
 NO COMMENT

Pour partir faire une partie de pêche, il faudrait avancer dans la construction, dont acte:

PETITE AVANCEE SUR LES MATS

Les mâts des Bisquines restaient palmés en 8 depuis l'emplanture jusqu'à environ 1.5m au-dessus du pont pour le mât de misaine, le grand mât avait un étambrai octogonal bien au dessus du pont ce qui permettait de fixer un fort taquet servant au tournage de diverses manœuvres
[Vous devez être inscrit et connecté pour voir cette image]


C'est une erreur de débutant d'avoir suivi les instructions du kit, pour la prochaine, c'est promis, les mâts seront conformes à la réalité!!
les bittes de tournage en plastique sont refaites en bois.
Je n'avais pas de pièce de bois pour refaire un mât avec l'étambrai octogonal se poursuivant par la partie conique (ciergée), d'où les "rajouts" pour figurer. Le plus délicat étant de réaliser un octogone régulier. Petite formule qui aide: largeur des rajouts = 4/5 de R (R = rayon du mât + épaisseur du rajout)
[Vous devez être inscrit et connecté pour voir cette image]

Pour les régates, la mâture est prolongée par un espar passant dans un blin métallique fixé à demeure en tête de mât et amarré au ton par deux roustures
[Vous devez être inscrit et connecté pour voir cette image]

Cette mâture supplémentaire permet d'envoyer 2 contre-huniers ou petit et grand perroquet à Cancale.
Ces deux espars ne sont pas alignés mais décalés, l'un vers babord l'autre vers tribord
[Vous devez être inscrit et connecté pour voir cette image]
sympa, les pantoufles, et très chaudes, important dans nos montagnes.... 0013j
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]

GREEMENT DORMANT

Pas d'étais ni de haubans fixes sur les Bisquines, mais des bastaques :
Pantoire: capelage autour du mât avec oeil épissé et fourré, poulie simple.

[Vous devez être inscrit et connecté pour voir cette image]

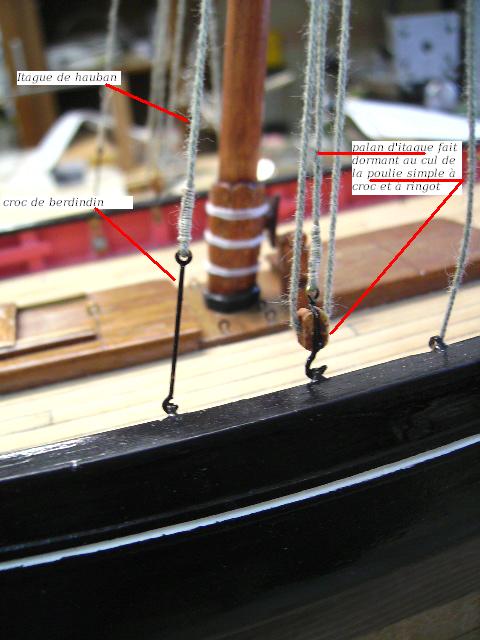

Itague de hauban fait dormant sur l'oeil du croc de berdindin, passe par le réa de la poulie simple et vient se frapper au cul d'une poulie double estropée.
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]

Le palan d'itague fait dormant au cul d'une poulie simple à croc et ringot, crochée dans l'oeil de la latte de hauban, passe dans la poulie double estropée et se tourne à la membre.
[Vous devez être inscrit et connecté pour voir cette image]

Pour les crochets, corde à piano de 0.4, assez rigide pour supporter la traction (pas possible avec du fil laiton aussi fin) collé avec la cyano.
[Vous devez être inscrit et connecté pour voir cette image]

Ces poulies ont été réalisées bien avant la création du Ponant et  le sujet de Crabe sur les  poulies, que je vous conseille vivement de consulter avant de poser la moindre poulie !!
La taille des poulies sur une Bisquine varie de 125mm à 260mm, soit au 1/40,  d'un peu plus de 3mm à 6.5mm

[Vous devez être inscrit et connecté pour voir cette image]

BOUT-DEHORS

[Vous devez être inscrit et connecté pour voir cette image]

de chaque côté: Hauban babord et tribord en acier.
en dessous: palan de sous-barbe fait dormant  au cul de la poulie simple à ringot, passe dans la poulie double à croc, le garant rentre à bord  le long du bout-dehors, passe par dessus la lisse et se tourne autour du mât
[Vous devez être inscrit et connecté pour voir cette image]

les haubans babord et tribord sont réalisés avec un fil acier torsadé, peint.

[Vous devez être inscrit et connecté pour voir cette image]


Rocambol: amure de foc amarrée sur le rocambol par un oeil épissé , passe dans le clan de bout-dehors et se tourne sur un tolet au banchet à babord.
Halebreu aiguilleté en patte d'oie de part et d'autre sur le rocambol,rentre à babord et se tourne aux bittes de bout-dehors
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]

Voilà pour ce soir, il est temps de passer à table. a135

Amitiés a014

Xavier
Revenir en haut Aller en bas
Marco la frite

Enseigne de Vaisseau 1ère classe

Enseigne de Vaisseau 1ère classe

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 30 Oct 2015 - 20:51

Ce qu'il y a de bien
c'est que les chaussures sont assorties à la couleur de la coque a001 a001 a001
Marco
Revenir en haut Aller en bas
crabe

Ingénieur Général des Arsenaux

Ingénieur Général des Arsenaux

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 30 Oct 2015 - 21:05

a009
Hé bin, bravo,  a021
je ferais l'impasse sur les poulies, sujet difficile, par contre si tu trouve du fil PTT (anciennement),
en 0,6 et 0,9m/m, facile à mettre en œuvre et qui tient, rien n'a encore lâché sur mes modèles,
et facile à noircir, en prime; et la charge de rupture du cuivre est de 40 kg au m/m²,
il y a de la marge, et c'est moins pénible à mettre en œuvre que l'acier, garantie sur facture!!
J'aurais du en parler plus tôt, désolé.
Mais beau travail. a20f
Revenir en haut Aller en bas
xavero63

Maître

Maître

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 30 Oct 2015 - 21:06

0016c a010 Marco
Il faut bien soigner le décor, tout le monde ne possède pas une nappe classée à l'UNESCO  a003

Jean-Claude: ...et surtout, j'ai fait avec ce que j'avais sous la main !!! mais c'est vrai que la corde à piano est plus difficile à travailler.  a005 J'aurais préféré ta solution
Donc, cherchons du fil téléphone a019

a014
Xavier
Revenir en haut Aller en bas
Stearghall

Commissaire Général des Fontes

Commissaire Général des Fontes

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 30 Oct 2015 - 22:29

a012

Tu avais aussi la possibilité de travailler du fil en nickel chrome ... il démarre à 0,3 mm
et se décline jusqu'à 1,5 mm, mais le fil PTT comme dit Jean-Claude est vraiment bien aussi a020

Tu es un livre ouvert Xavier ... tes sujets sont superbes, très agréables à compulser et surtout très didactiques,
enfin en ce qui me concerne j'y apprend beaucoup de termes qui m'étaient jusqu'alors inconnus

a20c
Revenir en haut Aller en bas
Glénans

Capitaine de Corvette

Capitaine de Corvette

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 30 Oct 2015 - 22:59

Bonsoir Xavier, a009a

Bon Sang ! Tes explications extrêmement bien détaillées et expliquées en termes choisis   (Qu'il m'a fallu aller chercher dans mes dicos maritimes pour certains a061 ) sont remarquables. a026a
Les photos sont belles et permettent de se rendre compte de la qualité de ton travail. a026a

Bravo !!!

J'avoue que si un jour je fait cette maquette, je me servirai de tes conseils.

J'ai hâte de la voir terminée. a019

Bonne continuation.

Bonne nuit. a011
Revenir en haut Aller en bas
xavero63

Maître

Maître

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 30 Oct 2015 - 23:59

a170 les amis,

Bertrand: mes "conseils" et "explications en termes choisis" ne sont que des extraits du livre de Jean LE BOT, "La Bisquine de Cancale et de Granville", livre que je te conseille d'acquérir, dans son édition originale avec les plans si possible, si tu envisages de faire une Bisquine.
C'est ce qui rend ce montage si intéressant, tu apprends beaucoup, à tous points de vue !!
Je ne fais que partager ce que j'apprends a061

a011
Xavier
Revenir en haut Aller en bas
Marco la frite

Enseigne de Vaisseau 1ère classe

Enseigne de Vaisseau 1ère classe

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Sam 31 Oct 2015 - 10:25

Apprendre à partager
partager ce que l'on apprend
telle est notre devise
Marco sur la dunette a20c
Revenir en haut Aller en bas
pascal 72

Major

Major




MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Sam 31 Oct 2015 - 11:58

a009c

Joli pas à pas Xavier et très intéressant, je suis comme toi à la maison j'ai les charentaises aux pieds a002

a009c
Revenir en haut Aller en bas
xavero63

Maître

Maître

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Sam 31 Oct 2015 - 19:23

a009b
On travaille toujours mieux avec ses petits petons au chaud !! a001

Philippe, le fil NICr, c'est du fil à résistance ?? est-ce qu'il se soude aussi facilement que le Cu, sans trop monter en température ??
J'ai pas trouvé de vieux fil PTT, enfin si, mais en multibrins.

a014
Xavier
Revenir en haut Aller en bas
Stearghall

Commissaire Général des Fontes

Commissaire Général des Fontes

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Sam 31 Oct 2015 - 20:07

xavero63 a écrit:
... On travaille toujours mieux avec ses petits petons au chaud !! ...
Aaah les indémodables Charentaises  a034  ... rien de tel pour garder les petons au chaud  a119

xavero63 a écrit:
... Philippe, le fil NICr, c'est du fil à résistance ?? est-ce qu'il se soude aussi facilement que le Cu, sans trop monter en température ?? ...
C'est du fil à crochets, en profil jonc ou même demi-jonc, tu le soudes avec un micro-torche à gaz briquet
et de la soudure ortho en basse fusion, cependant quand même à 210°c, mais soit dit en passant le cuivre et l'étain
c'est quand même plus pratique  a019

xavero63 a écrit:
J'ai pas trouvé de vieux fil PTT, enfin si, mais en multibrins. ...
Dans les nouveaux câblage de communication RJ 45 ce sont les mêmes Xavier,
nous venons d'en parler au téléphone avec Jean-Claude ... ces cuivres ne sont pas recuits et restent donc suffisamment rigides,
ils sont d'un diamètre de 0,4 à 0,9 ... suivant la catégorie.
Par exemple sur un RJ 45 en catégorie 6, le diamètre du cuivre sera de 0,5 mm.
Tu trouves ça en vente à la coupe au mètre dans tous les "perlins pimpim" et autres grandes surfaces du bricolage.
Le câblage RJ 45 en catégorie 6 comprend 4 paires de fils soit pour 1 mètre de câblage ---> 8 mètres linéaires de fil de cuivre pour le modélisme a033

Et maintenant je vais titiller notre ami  pour qu'il nous place sur le Ponant son superbe tutoriel sur l'eau à souder a20f
Shidoshiiiiiiiiiii ... a170
Revenir en haut Aller en bas
professorus

Quartier-Maître 2ème classe - Crabe

Quartier-Maître 2ème classe - Crabe




MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Jeu 5 Nov 2015 - 20:18

salut
juste un truc sur les cordages du pieds de mât, tu n'as fait que 3 tours 3 fois, avec du fil assez fin, à l'oeil je dirais que soit 3 tours ce n'est pas assez, soit le fil est trop fin

mais je ne sais pas ça fait léger, surtout pour fixer cette pièce aussi importante
Revenir en haut Aller en bas
xavero63

Maître

Maître

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 6 Nov 2015 - 22:20

a009b Professorus

je suppose que tu parles de ceci
[Vous devez être inscrit et connecté pour voir cette image]

Je t'avoue que je n'ai aucune information concernant ce cordage, j'ai simplement essayé d'imiter ceci
[Vous devez être inscrit et connecté pour voir cette image]

Je suppose que ce gros taquet est déjà fixé dans le mât, du moins c'est ce que laisse penser plusieurs photos de La Cancalaise, ce cordage doit simplement être un renfort... ou autre chose ??
[Vous devez être inscrit et connecté pour voir cette image]

De toute façon, ce pied de mât avec ces rajouts est très moche...   a052

Peut-être que nos pros du forum pourront te fournir plus de renseignements ??

Amitiés  a014

Xavier
Revenir en haut Aller en bas
crabe

Ingénieur Général des Arsenaux

Ingénieur Général des Arsenaux

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 6 Nov 2015 - 22:39

a009
Alors là, c'est une colle, et je m'y connais, car d'habitude point de cordage faisant, mine de rien quelques tours morts au pied d'un mât! fut-il de travail. a004a  a004b
Sur un bateau, tout a une utilité, rien n'est au hasard, sauf l'incident qui demande une réaction rapide et efficace, et ils avaient peut-être un problème, nous n'en savons rien. a022
Je retourne compulser mes notes. a286
Revenir en haut Aller en bas
xavero63

Maître

Maître

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 6 Nov 2015 - 23:10

a009b Jean-Claude

Il y a aussi cette photo qui nous montre l'envers du décor. Je l'ai représenté avec de la ficelle fine, mais ou dirait plutôt une bande de toile épaisse, plus exactement, des bandes, qu'on ne retrouve pas sur la Cancalaise

[Vous devez être inscrit et connecté pour voir cette image]

A mon avis, faut p'têtre pas trop se creuser le ciboulot pour ça ... mais ce n'est que mon avis  a171

Amitiés a011

Xavier
Revenir en haut Aller en bas
crabe

Ingénieur Général des Arsenaux

Ingénieur Général des Arsenaux

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 6 Nov 2015 - 23:20

a009
Ce sont des tours morts autour du mât et du taquet pour bien tenir l'emsemble, je suppose que le taquet est cloué sur le mât en plus! A voir.
Ton fil pour effectuer le tour mort est apparemment trop gros.
La suite va venir.
Revenir en haut Aller en bas
crabe

Ingénieur Général des Arsenaux

Ingénieur Général des Arsenaux

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Ven 6 Nov 2015 - 23:37

a009
La suite donc.
Primo; la construction du mât, un peu comme les vergues, c'est le même domaine.

[Vous devez être inscrit et connecté pour voir cette image]

Entre la théorie et la pratique ça se rejoignait quelque part, quand même.

[Vous devez être inscrit et connecté pour voir cette image]

Dans ton bois de section carré, le pied du mat est taillé à huit cotés, jusqu'à une certaine hauteur au dessus du pont.(Fig 29)
Ce sont les petits bois que tu as ajouté, qui n'est pas tout à fait exact.

[Vous devez être inscrit et connecté pour voir cette image]

Sur ce plan on voit la section octogonal qui se transforme en section ronde à une certaine hauteur au dessus du pont.
Le taquet est fixé sur la section octogonale du mât avec trois liures, souquées.
Sur la photo de l'envers du décor on voit cette fameuse section octogonale sur laquelle est amarré le taquet.
En fait le mât; entre la section octogonale et au dessus de lui la section ronde qu mât font partie du même "bout de bois".
un peu comme la gd vergue de l’Hermione

Source La Bisquine de Jean LE BOT
Revenir en haut Aller en bas
xavero63

Maître

Maître

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Sam 7 Nov 2015 - 11:17

a009b Jean-Claude
Tout à fait exact, mais je l'avais déjà signalé dans la présentation....

xavero63 a écrit:
PETITE AVANCEE SUR LES MATS

Les mâts des Bisquines restaient palmés en 8 depuis l'emplanture jusqu'à environ 1.5m au-dessus du pont pour le mât de misaine, le grand mât avait un étambrai octogonal bien au dessus du pont ce qui permettait de fixer un fort taquet servant au tournage de diverses manœuvres

[Vous devez être inscrit et connecté pour voir cette image]

C'est une erreur de débutant d'avoir suivi les instructions du kit, pour la prochaine, c'est promis, les mâts seront conformes à la réalité!!
les bittes de tournage en plastique sont refaites en bois.
Je n'avais pas de pièce de bois pour refaire un mât avec l'étambrai octogonal se poursuivant par la partie conique (ciergée), d'où les "rajouts" pour figurer. Le plus délicat étant de réaliser un octogone régulier. Petite formule qui aide: largeur des rajouts = 4/5 de R (R = rayon du mât + épaisseur du rajout)

Et tu as raison, le fil parait un peu trop gros et il aurait fallu faire quelques tours supplémentaires, même si cela s'atténue avec des vues plus éloignées.
[Vous devez être inscrit et connecté pour voir cette image]

Comme on vient d'en avoir la preuve, ce modèle, avec ses imperfections, n'étant pas la reproduction exacte d'une bisquine "connue", je l'ai baptisée d'un nom qui, je l'espère, ne vous choquera pas ...

[Vous devez être inscrit et connecté pour voir cette image]
0013j0013ja001a001

[Vous devez être inscrit et connecté pour voir cette image]

Bon WE a014

Xavier
Revenir en haut Aller en bas
Glénans

Capitaine de Corvette

Capitaine de Corvette

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Sam 7 Nov 2015 - 11:47

Bonjour à tous, a009

Merci Xavier et Jean-Claude pour vos informations fort détaillées sur le sujet des mâts des Bisquines. a021
J'avoue, humblement, avoir appris beaucoup de choses sur ce sujet. a061
Comme quoi, on apprend à tout âge. a248

Encore bravo et bonne continuation. a20f

Xavier, je te suis régulièrement. a023

Bonne journée.
Revenir en haut Aller en bas
pascal 72

Major

Major




MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Sam 7 Nov 2015 - 13:36

a009c

Très intéressant ce sujet, j'ai moi aussi appris quelque chose a20f

a009c
Revenir en haut Aller en bas
Marco la frite

Enseigne de Vaisseau 1ère classe

Enseigne de Vaisseau 1ère classe

avatar


MessageSujet: Re: BISQUINE au 1/40 Kit Billing Boats modifié Xavero   Sam 7 Nov 2015 - 13:43

Oui a020
comme quoi
même sur un petit bateau de travail a023 a023
il y a beaucoup à apprendre a026a a026a a026a
Marco
Revenir en haut Aller en bas

BISQUINE au 1/40 Kit Billing Boats modifié Xavero
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
 Sujets similaires
-
» BISQUINE au 1/40 Kit Billing Boats modifié Xavero
» MARIE-JEANNE de chez Billing-Boats
» MARIE-JEANNE, Kit Billing Boats
» Marie-jeanne de billing boats
» La Calypso Billing Boat

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Modélisme Naval Le RADOUB du PONANT :: Les ATELIERS du PORT - Construction Navale :: Statique en Kit Bois :: A Voiles :: Maritime & Fluviale-
Sauter vers:
