    Le bonjour vous va,

    on attaque le gréement proprement dit, soit d'un 2 ou 3 mâts à voiles carrées.

    Tout d'abord ici on ne peut donner que des principes, il est bon de consulter le ZU MONFELD à ce propos l'ancien peut vous expliquer son contenu si vous le lui demandez il y a aussi le livre gréments que l'on trouve aussi en vente sur le net et bien d'autres revues et livres.

    Deux exemples en 2 mâts carré brick :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 1_grzo11
    1 trois mât carré exemple l'hermione :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 1_herm26

    Tout d'abord on va poser les porte-haubans que voici vue de dessus :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Porte_15

    Il est préférable pour résister aux efforts de tension des dits haubans de planter deux ou trois renforts comme ci-dessous avant de coller.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Porte_16

    Lorsque les deux ou trois porte-haubans sont posés, on fait autant d'encoches de cadènes que l'on voit cidessus.
    Une fois les cadènes posées, on peut habiller la face à l'aide d'unhabillage en baguette.

    Voici la vue d'un ensemble cadène, porte haubans, caps de moutons et haubans.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_caps10
    Voici d'autres descriptions.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 1024px11

    Tirant de porte cadène qui peut être au dessus ou au-dessous, pour l'effet de levier on préfèrera au-dessus.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Renfor10

    Vue d'un cap de mouton, de son entourage et de sa fixation sur la cadène.
    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Cadzon12

    Extrait du ZU MONFELD

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Cadzon11

    FABRICATION DESMATS ET DES HUNES :

    Là plusieurs solutions peu couteuses
    on prend on rond de Ø approprié à l'utilisation mât ou vergue.
    La différence c'est que le mât est conique d'un bout à l'autre et que la vergue est conique dans les sens en partant du centre qui est de diamètre constant ou octogonal selon les modèles et dont la longueur droite varie aussi;

    Le système présenté ci-dessous est complexe et de trop petit Ø en général.

    Donc on peut commencer avec un tout petit rabot en étant léger sur la mai au début et en retirant plus de matière vers le bout et on termine avec du papier de verre. C'est la 2 ème vue.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Mzet_o10

    Outils nécessaires une perceuse à vitesse variable en général maintenant elles le sont toutes avant il fallait utiliser un variateur.
    Un planche assez longue et au bout un guide qui peut être un bois percé destiné à équilibrer le rond.
    Donc il est dégrossi en cône et là on prend un papier de verre, on l(entoure, on fait tourner la perceuse et on maintient le papier avec une pince car ça brûle !

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Fabric19

    Après on pose les mâts et les vergues :
    on fixe les hunes sur leurs chouques et sur les mâts :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_mano12

    HUNES :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_haub11

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_hune13

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Hune11

    Une fois le tout fixé on pose les haubans :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_hune12

    Comment on fixe les haubans Sur la hune en général par deux éléments si l'on arrive pas à avoir le deux bouts à la même hauteur sur les caps de moutons on peut ruser et faire au mieux en haut.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Galhau11 En tête on voit une chouque qui sert à fixer le mât supérieur.

    LES VERGUES :

    même système que les mâts mais plus compliquée à réaliser car elles sont coniques des 2 cotés.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_dzot11

    1 type de fixation de vergue sur le mât. Sur le ZU il y a d'autres système plus compliqués.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_souq10

    Vergue avec marche pieds et fixation du marche Pied. :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_verg16

    Collier de racage photo ZU.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_voil25

    HAUBANS :

    Comment réaliser des ensembles cap de moutons de cadènes et de haubans alignés, pour régler plus sûrement l'alignement utiliser de quenouillettes.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Rzogla16

    Caps de moutons de haubans, système de réalisation des cordages selon un ordre précis.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Noeuds17

    Les haubans :

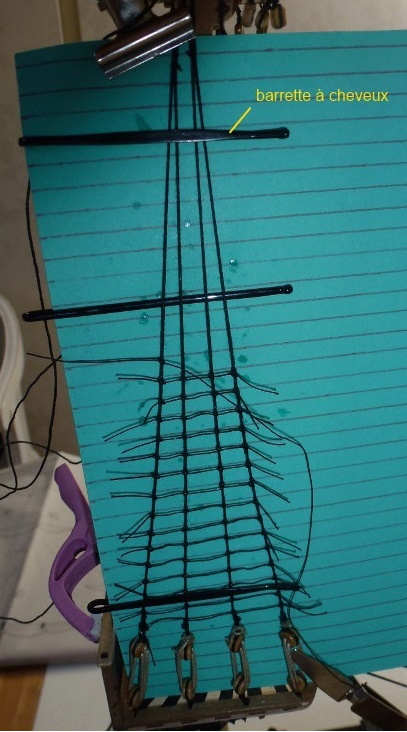

    Après plusieurs solutions pour régler une largeur constante et réaliser les haubans :


    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Hauban27
    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Hauban25
    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Hauban26

    Coupe sur la possible fixation simple d'un cap de mouton.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Cap_de10

    Elaboré selon le ZU MONFELD :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Ligatu10

    Coupe sur gréements :

    Grément d'un 3 mâts avec tous les détails pour les manœuvres, là si l'on regarde bien on voit comme fonctionne une vergue comment elle est maintenue de chaque coté au centre et sur la coque pour la faire tourner.
    Une voile avec ses commande pour carguer et les marchepieds.

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Grzoem11

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 1_coup13

    Les étais de mâts :
    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Etais_11

    Les voiles :

    Fixation simple d'une voile sur une vergue :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_cout10

    Fabrication d'une voile :

    Tuto pour savoir comment construire une voile :
    http://b.rimlinger.free.fr/voile01.htm


    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_voil22


    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_voil23

    Détail complet d'une voile carrée qui peut être simplifié, selon sa volonté.



    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_voil19


    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_voil21

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_carg10

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_pour15

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT 2_voil24

    QUELQUES RAPPELS DU PRECEDENT TUTO :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Croche10 Crochet


    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Rzetel17

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Aligne16

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Divers12

    CABILLOTS ET NOEUD DE CABILLOTS :

    CONSTRUCTION A PARTIR D'UN KIT DE VOILIER - 3-  LE GREEMENT Noeuds18



    CE POSTE NECESSITERAIT DES COMPLEMENTS QUE JE NE MANQUERAI PAS DE RAJOUTER
