    Bonjour à tous,

    Je continue et termine le montage des enfléchures du côté tribord du navire.

    Travail assez long et fastidieux, mais avec un joli résultat !

    La présentation et le détail des travaux seront réduits au plus simple, sachant que je vous ai présenté l’essentiel de mes méthodes de travail avec le côté bâbord.

    Mais je vais quand même placer quelques détails des nœuds surtout au niveau des bastets (en bas !).

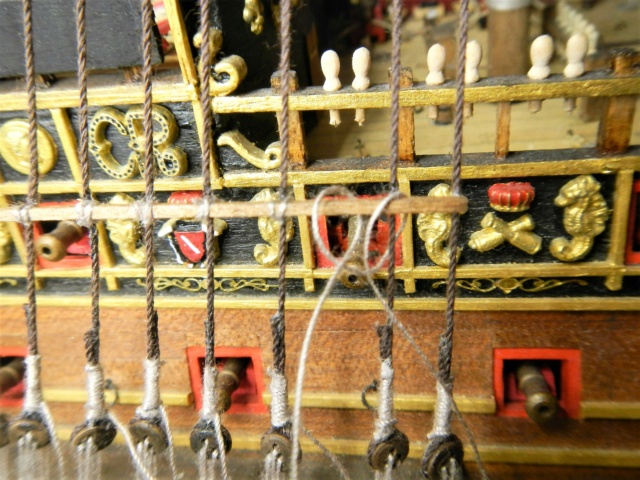

    Voici la manière dont je fais un nœud de cabestan autour de cette barre de bois pour la faire tenir aux haubans.

    Celui-ci est un nœud effectué au niveau du Grand Mât :

     - Photo DSCN13405 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2125


    J’obtiens ceci et cela tiens bien quand le nœud est souqué, donc, pas besoin de coller la barrette sur les haubans :

     - Photo DSCN13406 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2126


    Voici le bastet du Grand Mât bien amarré :

     - Photo DSCN13413 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2127


    Maintenant le bastet du Mât de Misaine :

     - Photo DSCN13414 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2128


    Et avant de vous présenter le bastet du Mât d’Artimon, une reprise de ce fameux nœud de cabestan.

    Le détail de la manière de faire pourra, peut-être, aider des camarades moins au fait du matelotage, que j’ai acquis depuis plus de 50 ans en navigant à bord de voiliers !

     - Photo DSCN13415 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2129


    Voici donc le bastet du Mât d’Artimon, solidement fixé à ses haubans :

     - Photo DSCN13416 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2130


    J’ai fait la même chose pour les quenouillettes en haut des haubans, mais n’ai fait aucun cliché ! Désolé !

    A propos du nombre de nœuds pour la mise en place des bastets et quenouillettes, j’ai fait 56 nœuds en tout, soit :

     - 10 et 10 pour la Misaine,
     - 12 et 12 pour le Grand Mât et
     - 06 et 06 pour l’Artimon.



    Comme j’ai commencé par le Grand Mât pour les enfléchures, j’ai dessiné le schéma sur un papier "bristol" pour pouvoir le fixer derrière les haubans, comme pour le côté bâbord.

    Voici donc le schéma pour le Grand Mât (si cela peut vous être utile) :

     - Schéma nœuds Grand Mât :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Schzom14


    Ce schéma étant placé derrière les haubans, et bloqué avec des pinces à différents niveaux, je peux difficilement me tromper dans les alignements !

    Voici la position du carton pour le Grand Mât :

     - Photo DSCN13417 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2131


    Je vais vous représenter ma manière de faire ces nœuds de cabestan, sachant que le premier à gauche est à l’envers par rapport à tous les autres pour avoir l’extrémité du fil dirigé vers l’extérieur et donc plus maniable.

    Voici le détail de cette façon de faire :

     - Photo DSCN13352-bis :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2132


    Et le nœud "normal" pour tous les autres haubans !

     - Photo DSCN13347 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2133

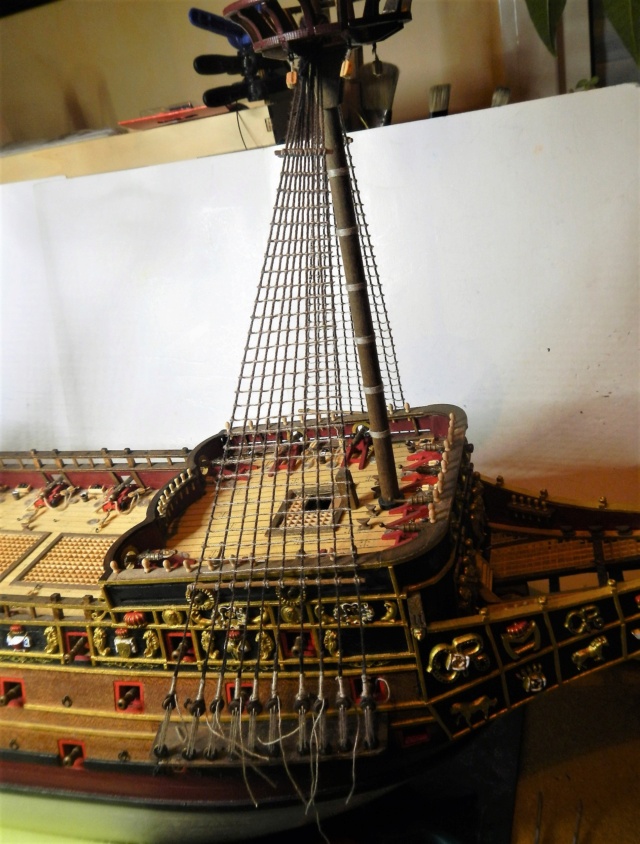

    Le travail effectué sur le Grand Mât :

     - Photo DSCN13496 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2134



    Je vous présente la même chose pour le Mât de Misaine.

    D’abord le schéma :

     - Schéma nœuds Mât Misaine :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Schzom15


    Voici ce que j’obtiens :

     - Photo DSCN13495 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2135



    Passons maintenant au Mât d’Artimon, avec, en premier lieu, le schéma :

     - Schéma nœuds Mât Artimon :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Schzom16


    Voici le travail effectué :

     - Photo DSCN13497 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2136



    A propos, les dates inscrites en bas des cartons, correspondent aux moments où j’ai dessiné ces schémas !



    Pour finaliser ces travaux, voici quelques chiffres obtenus avec un fichier calculateur "Excel" remarquable que j’ai créé !

    Je ne vous donnerai pas le détail du nombre de ces nœuds, sachez simplement qu’il faut, par ligne d’enfléchure :

     - Mât de Misaine : 28 lignes avec 10 nœuds par ligne, soit 280 nœuds,

     - Grand Mât : 37 lignes avec 12 nœuds par ligne, soit 444 nœuds,

     - Mât d’Artimon : 23 lignes avec 6 nœuds par ligne, soit 138 nœuds,

    Plus 56 nœuds pour les 6 barrettes.

    Donc un total de :

    Total Bâbord + Tribord sans Bastets et Quenouillettes : 1724 nœuds

    En final, la somme avec Bastets et Quenouillettes, pour l’ensemble des 3 mâts bâbord et tribord : 1836 nœuds.

    Pour ceux qui seraient intéressé par le fichier Excel, pas de souci !

    En somme 3 fois rien, mais juste un coup à prendre !!!  Et surtout ne pas se lasser à les faire ! (Comme le poinçonneur des Lilas de Serge Gainsbourg : "Des p’tits nœuds, toujours des p’tits nœuds ! "… Oups ! pardon, je pense m’être trompé de mots !!!)


    Je mettais entre 10 et 12 minutes pour les lignes du Grand Mât, environ 8 minutes pour celles du Mât de Misaine et à peu près 6 minutes pour celles du Mât d’Artimon.



    En finale, voici 2 images supplémentaires de tout le navire avec ses enfléchures :

    De Côté :

     - Photo DSCN13498 :

     Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2138


    Et une vue de dessus :

     - Photo DSCN13499 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2137



    A bientôt pour les prochains numéros, peut-être !

    Bonne journée.
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    Marco la frite

    Salut Bertrand a009 a009a a009b a009c a009d a238
    Beau boulot tout en nœuds a020 a020 a020
    je me posais une question concernant les bastets
    Quel est leur rôle ? Rigidifier ? Ou autre raison ?
    Marco
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonjour Marco,

    Merci pour ton sympathique point de vue.

    Pour ta demande  concernant les "Bastets" et "Quenouillettes", voici ce que j'ai trouvé sur Internet :

    Bastet, bastèque, Sheerpole – Bâton reliant entre eux les bas de haubans ou les ridoirs; il maintient l’écartement tout en empêchant les ms d’acier du hauban de se détourner, et les ridoirs de se dévis­ser. On dit aussi quenouillette.

    Informations trouvé dans le lexique du "Chasse-Marée", que tu peux trouvé avec le lien suivant :

    https://www.chasse-maree.com/toutsavoir/termes-la-mature-les-espars-et-le-greement-dormant/

    Voici une autre définition que j'ai trouvé dans un de mes dictionnaires :

     - Dictionnaire de la Marine à Voile de Bonnefoux et Paris aux Editions René Baudouin, livre de 776 pages !

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dictio10

    Voici ce qu'il propose (cadre rouge) :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dzofin12

    J'ai d'autres définitions dans les autres dictionnaires et dans le livre de Baudriot, mais ces gros bouquins sont difficiles à scanner !!!

    A plus.

    Bonne après-midi.
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    Marco la frite

    Salut Bertrand a009 a009a a009b a009c a009d a238
    Merci pour ta réponse qui me conforte dans ce rôle de rigidification et de maintien des écartements
    Marco
    Francis
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    Francis

    Une vraie toile d'araignée.
    Superbe.
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonsoir Marco,

    Mais je t'en prie, c'est la moindre des choses !

    Tant que l'on peut donner des informations, c'est agréable de le faire !

    A plus.

    Bonne soirée.
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonsoir Francis,

    Merci pour tes félicitations qui me font plaisirs.

    A très bientôt.

    Bonne soirée.
    Dan le Cévenol
    Elève-Officier
    Elève-Officier

    avatar

    Bonjour Bertrand.
    Beaucoup de noeuds pour réaliser les enfléchures sur les haubans mais tu les réalises parfaitement avec beaucoup de minutie vraiment du beau travail.
    BRAVO et bonne continuation.
    Amicalement.
    Dan.
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonjour Daniel,

    En effet, cela fait beaucoup, mais je n'ai pas d'excuse car c'est un nœud que je pratique depuis au moins 55 ans, très, très souvent !

    De plus, une fois que j'ai commencé les enfléchures, cela devient routinier et c'est vraiment facile à faire, à condition, bien sur, d'être bien installé avec les coudes posés sur la table.

    Cela risque d'être un peu plus compliqué pour les parties hautes !

    A bientôt.

    Bonne après-midi.
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonjour à tous,

    Je reprends le gréement de mon "SotS" en continuant avec le montage selon les informations du fascicule n°116 !

    Donc je vais réaliser le trélingage pour les 3 mâts.

    Il s’agit d’un filin qui relie les haubans de tribord avec ceux de bâbord. Cette ligature doit être fixée aux quenouillettes situées en haut des haubans. Il faut les placer à l’extrémité arrière des haubans. Il faut tendre ce "bout" afin que les haubans, donc les quenouillettes, soient parallèles.
    Une fois fixés et bien parallèles les haubans - quenouillettes, il faut simplement ligaturer les extrémités.

    Ce devrait être relativement simple, mais il faut travailler debout et les bras en l’air : C’est sportif !!!

    Donc, j’avais besoin de 3 bouts de fil marron de 0.5 mm (le même que celui des haubans) qui seront ligaturés par du fil écru de 0.15 mm (celui des enfléchures). Pour cela, j’avais des bouts de ce fil marron qui me restaient du montage des haubans, d’une taille d’environ 100 - 110 mm.

    J’ai donc passé ce fil marron de 0.5 mm à l’extrémité arrière des quenouillettes en le passant dessus et dessous cette pièce de bois entre les 2 dernier haubans (carré rouge) :

     - Photo DSCN13529-bis :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2150


    J’ai fixé un côté avec un point de colle (superglue), puis j’ai tiré, légèrement, sur le fil de l’autre côté, où j’ai pratiqué de la même manière le positionnement.

    Il est impératif que les haubans - quenouillettes soient bien parallèles. Pour cela j’ai donc mesuré la distance à l’avant et il fallait que l’arrière ait la même mesure. Je bloquais la boucle du fil avec une pince, avant d’y mettre un point de colle.

    En final, je faisais une surliure de 10 tours (nœuds compris) avec le fil écrus de 0.15 mm d’environ 11 cm de long. Les nœuds en début et fin de la ligature sont des nœuds de cabestan (Eh oui, une fois de plus !).


    Voici quelques photos pour illustrer ce que j’ai expliqué ci-dessus :

    Le passage du fil à travers les haubans du Mât de Misaine à l’extrémité arrière de la quenouillette :

     - Photo DSCN13519 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2152


    Le résultat de ce trélingage des haubans du Mât de Misaine (les bouts de fils en trop sont coupé au ras) :

     - Photo DSCN13520 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2151



    Voici le trélingage des haubans du Grand Mât. Le côté bâbord est terminé et je commence la surliure du côté tribord avec le premier nœud de cabestan (carré bleu) :

     - Photo DSCN13521-bis :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2153


    J’obtiens ceci sur le Grand Mât :

     - Photo DSCN13522 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2154



    Même travaux pour le Mât d’Artimon. Le nœud à gauche et la surliure sont terminés de même que le nœud à droite qui est en cours (cercle bleu).
    Cependant, le côté tribord n’est pas encore fait, mais la boucle est collée sous le fil, donc les quenouillettes sont bien parallèles :

     - Photo DSCN13524-bis :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2155


    Le premier nœud de cabestan avant la surliure du côté droit du trélingage du Mât d’Artimon (cercle bleu) :

     - Photo DSCN13525-bis :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2159


    Tout cela pour obtenir ceci sur le Mât d’Artimon !

     - Photo DSCN13526 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2160



    En final, une vue d’ensemble des 3 mâts avec les travaux effectués :

     - Photo DSCN13527 :

    Construction du "Sovereign of the Seas" au 1/84 par Glénans - Partie III - Page 6 Dscn2161



    Ce fascicule n°116 sur 135 est terminé et je vais passer au suivant où j’aurai autant de travail avec les haubans des hunes !

    A très bientôt, je l’espère, pour la suite.

    Bonne journée.
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud

    Bonsoir et bravo Bertrand. Plus précis , tu meures. Précision d'horloger .

    Bon courage pour la suite JJM




















    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonsoir Jean-Jacques,

    Merci pour tes bons mots !

    A bientôt.

    Bonne nuit.
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    Marco la frite

    Salut Bertrand a009 a009a a009b a009c a009d a238
    tu es le souverain des nœuds
    Marco
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonjour Marco,

    Ce petit mot me va droit au coeur !

    A plus.

    Bonne après-midi.
    Dan le Cévenol
    Elève-Officier
    Elève-Officier

    avatar

    Bonjour Bertrand.
    Toujours une description parfaite. Il commence a avoir de la (gueule) ton SOS
    Daniel.
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonjour Daniel,

    Merci pour tes félicitations.

    En effet, quand je le vois sur son support, il commence à avoir un certain "charme", c'est le moins que je puisse dire !!!

    A bientôt.

    Bonne après-midi.
