    Cuirassé JEAN BART au 1/100 sur plan

    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND

    Cuirassé JEAN BART au 1/100 sur plan EmptyID du message --> Cuirassé JEAN BART au 1/100 sur plan

    Message par LEGRAND Dim 2 Fév 2020 - 15:57

    Nouveau parmi vous j'ouvre un nouveau sujet

    Quelques photos du JB il y à "quelques temps"

    Cuirassé JEAN BART au 1/100 sur plan 2017_010

    Cuirassé JEAN BART au 1/100 sur plan 2018_314

    Cuirassé JEAN BART au 1/100 sur plan 2018_315

    Cuirassé JEAN BART au 1/100 sur plan 2018_316

    Cuirassé JEAN BART au 1/100 sur plan 2010_010

    Cuirassé JEAN BART au 1/100 sur plan 2010_j10

    Cuirassé JEAN BART au 1/100 sur plan 2010_j11

    Cuirassé JEAN BART au 1/100 sur plan 2010_j12

    Cuirassé JEAN BART au 1/100 sur plan 2010_j13

    Cuirassé JEAN BART au 1/100 sur plan 2009_113

    Cuirassé JEAN BART au 1/100 sur plan 2009_112

    Cuirassé JEAN BART au 1/100 sur plan 2009_111

    Cuirassé JEAN BART au 1/100 sur plan 2017_012

    Cuirassé JEAN BART au 1/100 sur plan 2017_011

    Cuirassé JEAN BART au 1/100 sur plan 2018_317

    Cuirassé JEAN BART au 1/100 sur plan 2017_110

    Cuirassé JEAN BART au 1/100 sur plan 2018_318

    Cuirassé JEAN BART au 1/100 sur plan 2018_319

    Cuirassé JEAN BART au 1/100 sur plan 2018_320

    Cuirassé JEAN BART au 1/100 sur plan 2018_321

    Cuirassé JEAN BART au 1/100 sur plan Dscf1613

    Cuirassé JEAN BART au 1/100 sur plan 2018_322

    Cuirassé JEAN BART au 1/100 sur plan 2019_073

    Aujourd'hui

    Cuirassé JEAN BART au 1/100 sur plan 2020_048

    Cuirassé JEAN BART au 1/100 sur plan 2020_049

    Cuirassé JEAN BART au 1/100 sur plan 2020_051

    Cuirassé JEAN BART au 1/100 sur plan 2020_050


    Il y à encore du travail......
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud


    Ah oui, quand même , il y a du lourd

    Il y a encore du travail qu'il dit le monsieur...................Tu parles...........

    Superbe

    Bonne journée Amitiés Jean-Jacques
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND



    Actuellement j'installe les Matelots ; ht 18m/m ( Pas facile avec mes gros doigts et ma brucelle .....et quelques mots d'oiseau .....)

    Ainsi qu'une multitude de cordage ,élingues etc ... sur le pont

    Amitiés Jean Michel
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonjour Jean-Michel,

    Je t'avoue toute mon admiration quand je pense que tu as tout fait toi-même, et cela se voit avec, par exemple les écubier ou l'ancre !

    Vraiment chapeau bas et même très bas. On voit l'homme de l'art tant au niveau du travail du bois qu'au niveau de l'électronique !

    Deux petites questions, as-tu une idée du temps que tu as mis pour en arriver à ce stade ? et quel sera son poids ?

    Merci aussi pour toutes ces belles images fort bien prises !

    Bonne continuation.

    Bonne soirée.


    Dernière édition par Glénans le Mar 4 Fév 2020 - 12:57, édité 1 fois
    Dan le Cévenol
    Elève-Officier
    Elève-Officier

    avatar

    Cuirassé JEAN BART au 1/100 sur plan EmptyID du message --> Re: Cuirassé JEAN BART au 1/100 sur plan

    Message par Dan le Cévenol Dim 2 Fév 2020 - 20:39

    Bonsoir Jean Michel.
    Magnifique pour cette réalisation, tout est parfait un travail d'excellence.
    De voir ta maquette me rappele des souvenirs lointains. En effet quand j'ai intégré l'école des mécaniciens de la flotte situé sur la presqu'ile de St Mandrier en face de Toulon en 1969.
    Nous prenions la navette qui se nommée Milusine qui partait du quai Stalin à Toulon pour St Mandrier. Nous passions devant cette masse grise imposante le cuirassé Jean Bart qui à l'époque servait d'école pour les artilleurs et à coté il y avait un croiseur Je crois que c'était le Montcalm?
    Je te souhaite une bonne continuation pour ce projet ambitieux et si bien réalisé en scrach.
    a170 a170 a027 a027 a026a a021 a20f
    Amicalement.
    Daniel.
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND

    Bonjour Bertrand

    J'ai commencer ce projet il y à bien longtemps .....en 2008 exactement ....avec de grande période d'inactivité ....la vie ....avant le loisir...mais la passion est toujours là....
    De plus comme je ne suis jamais satisfait de mon travail, je recommence souvent certaine pièce ,donc çà me prend plus de temps
    Pour le poids ,avec les accus seuls ,déjà 14 Kg ....il y à encore tous le reste

    Amitiés Jean Michel
    Marcel le Courbéteux
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    Cuirassé JEAN BART au 1/100 sur plan EmptyID du message --> Re: Cuirassé JEAN BART au 1/100 sur plan

    Message par Marcel le Courbéteux Lun 3 Fév 2020 - 11:19

    Travail vraiment superbe
    Félicitations et persévérance a027 a027 a027
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonjour Jean-Michel,

    Merci pour ces informations intéressantes.

    Je comprends ton point de vue concernant la reprise d'éléments peu ou pas conforme selon tes desideratas.

    Bonne continuation et continue à bien t'amuser.

    Bonne après-midi.
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND

    JB  Aujourd'hui

    L'Equipage embarque


    Cuirassé JEAN BART au 1/100 sur plan 2020_068

    Cuirassé JEAN BART au 1/100 sur plan 2020_067

    Cuirassé JEAN BART au 1/100 sur plan 2020_069

    Cuirassé JEAN BART au 1/100 sur plan 2020_070

    Cuirassé JEAN BART au 1/100 sur plan 2020_074

    Cuirassé JEAN BART au 1/100 sur plan 2020_073

    Cuirassé JEAN BART au 1/100 sur plan 2020_072

    Cuirassé JEAN BART au 1/100 sur plan 2020_075

    Cuirassé JEAN BART au 1/100 sur plan 2020_076

    Bonne Après midi
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonjour Jean-Michel,

    Quand je vois la taille de ton équipage, avec moins de 2 cm, et surtout le nombre (environ 120 en comptant les personnage sur la photo), le travail de peinture est fort bien réussi avec patience et volonté !
    J'en parle par expérience, car pour mon "SotS" j'ai à peu près la même taille avec seulement une dizaine de personnage et je n'en ai fait qu'un après un "dur labeur", hum !

    Bravo, cela donne en plus une idée de la taille de ton navire de plus d'un mètre, je pense !

    Bonne continuation.
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND

    Taille du navire  .... 2m480

    Pour peindre mes matelots

    Je les colle (Petit point de colle cyano sur un clou à tête large )
    Je peins en tenant le clou entre les doigts ....pas la figure ....facilitée de travail    a025    J'ai des gros doigts ... Je laisse sécher  . Je décolle ...

    Cuirassé JEAN BART au 1/100 sur plan 2017_111

    Cuirassé JEAN BART au 1/100 sur plan 2017_112

    Courage ....Je t'est donné la solution  .....pas d'excuses....

    Amitiés    Jean Michel
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonjour Jean-Michel,

    Une taille de presque 2.50 m, énorme !!! Il faut être au moins 2 pour le porter et déplacer. Il sera superbe sur l'eau, à naviguer !

    En effet, c'est une très bonne idée et avec la colle cela tient bien !

    Note que j'ai appliqué la même méthode avec la seule figurine que j'ai faite jusqu'à présent, mais elle est plus grande (environ 2.3 cm) : Je l'avais fixée sur un bouchon de Porto avec de la "pâte à coller" et un pinceau super fin.

    Voici le personnage : un "boute-feu"  :

     - Photo DSCN3556 :

    Cuirassé JEAN BART au 1/100 sur plan Dscn3511


    et un autre personnage sur son bouchon peint en doré : c'est une figure du tableau arrière du "SotS" :

     - Photo DSCN3571 :

    Cuirassé JEAN BART au 1/100 sur plan Dscn3512


    La seconde pièce était facile à faire, la même couleur partout.
    Par contre le premier n'a pas été facile à traiter. Heureusement la loupe était là !!!

    Par contre pour toi, c'est plus petit et surtout ils sont nettement plus nombreux.


    A très bientôt avec ce superbe navire.

    Bonne après-midi.
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND

    Donc...

    Beaucoup de figurines = Beaucoup de PORTO

    Mes excuses .....Je plaisante : 0016h: 0016c a003 a004 0018a


    Bonne Après midi

    Jean Michel
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Re bonjour Jean-Michel,

    Il n'y a pas de quoi ! J'aime bien le Porto, mais préfère le whisky et sur la région du Bassin d'Arcachon, le "Lillet" rouge, rosé ou blanc !

    A plus.

    Bonne après-midi.
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND

    J'ai retrouver cela    ;  la rotation des Radars est trop rapide  ( simple essai aves un testeur de servo )


    Partie Cheminée

    J'ai modifier l’intérieur ( ajout de Diodes )



    Bonne Après - midi
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND

    Re

    Le château ( même commentaire )



    @ +
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    Malgré le défaut dont tu fais état, et que tu corrigeras, c'est exceptionnel! Bravo!
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND

    Bonsoir à tous

    Quelques photos de l'intérieur de la coque

    Inter à accrochage commandé par le palonnier du gouvernail


    Cuirassé JEAN BART au 1/100 sur plan 2020_120

    Ce système actionne un servo  à Rotation continu 1 RPM   Muni de 4 cames  avec leurs inter
                                                                                                                                                                                   - Cde des 2 projecteurs sur le château
                                                                                                                                                                                   - Cde  Transmetteur Morse Optique
                                                                                                                                                                                   - Cde  Corne de Brume
                                                                                                                                                                                   - Cde  Sirène de Combat

    Transmetteur de Morse Optique

    Un servo  à Rotation continue  Avec une came crantée ( Traits/Points ) Actionnant un Micro Switch ( Récup souris Ordi )

    Cuirassé JEAN BART au 1/100 sur plan 2020_121

    Bricolage maison avec ses cames

    Cuirassé JEAN BART au 1/100 sur plan 2020_123

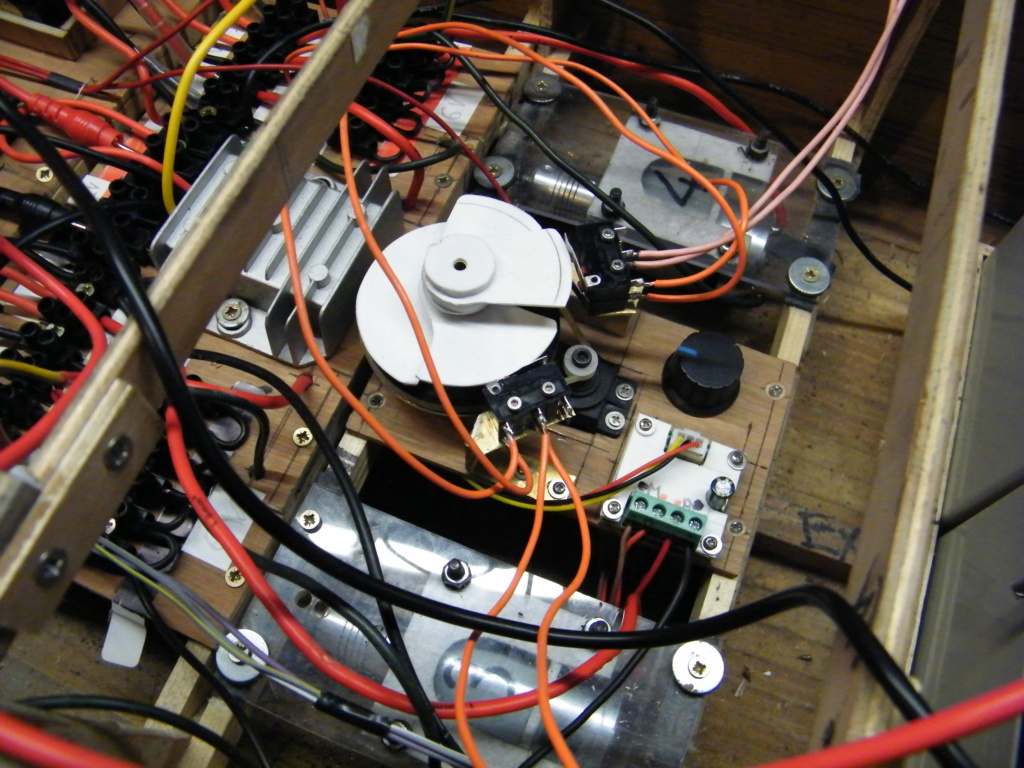

    Sur le devant tranfo  12V/6V

    Cuirassé JEAN BART au 1/100 sur plan 2020_122

    Les 4 Accus 12V 13Ah

    Cuirassé JEAN BART au 1/100 sur plan 2020_124

    Trappe d'accès aux inter

    - Cde  des 4  Accus
    - Cde  Radars
    - Cde  Fumigènes
    - Cde  Feux de Position

    Cuirassé JEAN BART au 1/100 sur plan 2020_126

    Cuirassé JEAN BART au 1/100 sur plan 2020_125

    Voilà  une partie du câblage ......et il en reste encore  beaucoup ...........

    @ +    Jean Michel
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Cuirassé JEAN BART au 1/100 sur plan EmptyID du message --> Re: Cuirassé JEAN BART au 1/100 sur plan

    Message par Glénans Lun 17 Fév 2020 - 19:53

    Bonsoir Jean-Michel,

    Nom d'une pipe, tu parles d'une usine à gaz !!!  Le béotien que je suis en reste "Baba" !

    Je n'en reviens pas de tout ce câblage, et tout ça pour agir sur toutes sortes d'éléments sur ce navire.     Bravo !

    Je reste scotché à mon écran pour admirer la suite (enfin, c'est une façon de parler !).

    Dommage que tu n'habites pas dans le Sud-Ouest sur le Bassin d'Arcachon, j'aurai bien aimé t'avoir comme professeur en électronique et télécommande pour un futur navire à voiles que j'aimerai construire et faire naviguer, un jour !

    Bonne continuation.

    Bonne soirée.
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    Cuirassé JEAN BART au 1/100 sur plan EmptyID du message --> Re: Cuirassé JEAN BART au 1/100 sur plan

    Message par xavero63 Mar 18 Fév 2020 - 18:09

    a009d

    Mazette !!!

    C'est un vrai chantier naval grandeur nature !!!  IMPRESSIONNANT a20f a20f

    Amitiés
    a014
    Xavier
    Dan le Cévenol
    Elève-Officier
    Elève-Officier

    avatar

    Cuirassé JEAN BART au 1/100 sur plan EmptyID du message --> Re: Cuirassé JEAN BART au 1/100 sur plan

    Message par Dan le Cévenol Jeu 20 Fév 2020 - 23:24

    Bonsoir.
    SUBLIME, tu es vraiment hors concours, je me sent très très petit quand je vois ce chef d'oeuvre. et je te remercie de nous le faire partager, je suis vraiment admiratif.
    Comme j'aimerai te cötoyer pour apprendre.
    Amicalement.
    Daniel.
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND


    Bonsoir Daniel

    Merci pour les compliments , tu vas me faire rougir ...le GARD est loin du NORD ....mais il reste le forum ....si tu as besoin ,et si je peut t'aider n'hésites pas

    Amitiés Jean Michel
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    Cuirassé JEAN BART au 1/100 sur plan EmptyID du message --> Re: Cuirassé JEAN BART au 1/100 sur plan

    Message par xavero63 Sam 22 Fév 2020 - 10:24

    a009d

    @LEGRAND a écrit:le GARD est loin du NORD

    pas tant que ça, on diminue nettement la distance avec la GARE du NORD, c'est un bon compromis... Cuirassé JEAN BART au 1/100 sur plan 936074949
    Dan le Cévenol
    Elève-Officier
    Elève-Officier

    avatar

    Cuirassé JEAN BART au 1/100 sur plan EmptyID du message --> Re: Cuirassé JEAN BART au 1/100 sur plan

    Message par Dan le Cévenol Lun 24 Fév 2020 - 21:07

    Bonsoir Jean Michel.
    Je te remercie mais pour apprendre rien ne vaut le contact humain et tout le savoir faire que tu pourrais nous transmettre, il faudrait que je déménage dans le shonord , mais je crois que madame ne serai pas d'accord.
    bonne soirée.
    Amicalement.
    Daniel.
    LEGRAND
    Matelot 1ère classe
    Matelot 1ère classe

    LEGRAND

    Bonsoir Daniel

    Tu pourras dire à Madame,que dans " Ch'nord " il ne fait si mauvais temps que cela , la preuve seulement une pluie par An ......... Cuirassé JEAN BART au 1/100 sur plan 2483729392

    Le problème c'est qu'elle dure trèèèèèèèèèèèèèèès longtemps a035

    Bonne Soirée

    Amitiés Jean Michel
