    BISQUINE - 1/40 - Sur plan.

    Dan le Cévenol
    Elève-Officier
    Elève-Officier



    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Dan le Cévenol Lun 9 Déc 2019 - 20:26

    Bonsoir Xavier.
    Je trouve ton travail très appliqué et je te souhaite une bonne continuation.
    Amicalement.
    Daniel.
    Rémy74
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    Rémy74

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Rémy74 Mer 11 Déc 2019 - 10:13

    Bonjour Xavier,
    en ce qui concerne la lisse de pavois, fais la en 5 parties avec quatre traits de Jupiter, histoire de compliquer un peu la chose !!!!! a119 a119 a119
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Ven 13 Déc 2019 - 22:59

    a009d

    Merci Daniel et Rémy.... en ce qui concerne la lisse de pavois, j'envisageais plutôt en tronçons de 2cm assemblés avec des queues d'aronde,
    un peu style Louis XV... 0018a

    Bon, le bordé du pavois est terminé

    BISQUINE - 1/40 - Sur plan. - Page 4 Bild0595

    BISQUINE - 1/40 - Sur plan. - Page 4 Bild0594


    ce qu'il y a de bien avec les photos macros, c'est qu'on voit bien les défauts!!
    Et on s'aperçoit que pour avoir un résultat potable au finish, il faut commencer par une découpe des planches de bordé parfaite, tout défaut d'épaisseur ou de surface ne "s’efface" pas ensuite, on ne peut que l'atténuer, au mieux...
    BISQUINE - 1/40 - Sur plan. - Page 4 Bild0596

    je suis en train d'essayer de rattraper la poupe pour fixer le tableau...

    BISQUINE - 1/40 - Sur plan. - Page 4 Ta2910

    BISQUINE - 1/40 - Sur plan. - Page 4 Ta3010

    sacré tableau: je crois qu'il faut trouver un moyen de le prépositionner dès le début, à partir de la forme, et là aussi, ce doit être possible en fixant une allonge de voute axiale sur les demi-coques.

    A suivre
    a011
    Xavier
    Rémy74
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    Rémy74

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Rémy74 Sam 14 Déc 2019 - 8:00

    Bonjour Xavier

    @Xavier a écrit:en ce qui concerne la lisse de pavois, j'envisageais plutôt en tronçons de 2cm assemblés avec des queues d'aronde

    J'en étais sûr, toujours la solution de facilité  a002  a002  (entre nous, j'aimerais bien en voir la réalisation !!!).
    Plaisanterie mise à part, il est normal que les "défauts" sur le pavois apparaissent avec la macro, mais après ponçage (car je suppose qu'il y en aura un), il n'en subsistera plus rien.
    En tous cas, je suis toujours aussi admiratif devant ton travail. Ca nous promet une belle bisquine.
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Sam 28 Déc 2019 - 23:54

    a009d

    La suite avec ce p satané tableau qui m'a donné pas mal de fil à retordre  a005


    BISQUINE - 1/40 - Sur plan. - Page 4 Tab1010

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab1410

    mais comme mes allonges de tableau étaient un peu fortes, un peu trop épaisses, j'ai démonté pour en refaire d'autres plus fines et bien sûr, je me suis planté en collant les nouvelles, persuadé d'avoir vérifié avant collage ... a007

    Bref, nous voilà partis pour le bordé du tableau


    BISQUINE - 1/40 - Sur plan. - Page 4 Tab1910

    Pour couronner le tout, j'avais coupé les lames du bordé de la coque trop court...!!!

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab2010

    et quand on vérifie les mesures, problème!!!

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab2110

    j'ai donc essayé de "rallonger" le tableau en rajoutant une épaisseur de bordé


    BISQUINE - 1/40 - Sur plan. - Page 4 Tab2210



    BISQUINE - 1/40 - Sur plan. - Page 4 Tab2410

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab2510

    Bref, vous avez compris que ce tableau n'est pas une réussite, il faudra changer le titre: "sur plan, sauf pour le tableau en libre interprétation de l'auteur..."

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab2610

    il a aussi fallu élargir la lisse au niveau du tableau, le couronnement, je crois...

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab2710


    BISQUINE - 1/40 - Sur plan. - Page 4 Tab3010

    réalisation des termes, de chaque côté du tableau, c'est pas très gros!!

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab2810

    collage des termes

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab2910


    et on clôture ce sujet avec quelques photos

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab3110

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab3210

    BISQUINE - 1/40 - Sur plan. - Page 4 Tab3310

    C'est une étape assez compliquée, je pense qu'il faut anticiper le tableau dès le départ


    BISQUINE - 1/40 - Sur plan. - Page 4 Tab3410


    pour changer, une vue du pont, j'ai refait un capot mal aligné

    BISQUINE - 1/40 - Sur plan. - Page 4 Bild0597

    A suivre
    a014
    Xavier
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Glénans Dim 29 Déc 2019 - 0:08

    Bonsoir Xavier,

    Ben dis donc ! Pour un tableau arrière dit "loupé", je le trouve bien réussi.

    Tu as dû, en effet, bien "ramer", mais tu t'en es fort bien sorti, car il est réussi et va bien avec l'ensemble de la poupe de ta "Bisquine".

    Continue comme cela et elle sera superbe.

    Bonne continuation.

    Bonne nuit.
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par michaud Dim 29 Déc 2019 - 0:17


    Bonsoir Xavier

    L'art dans le travail du bois. Xavier, tu es trop modeste. Tres esthétique cette poupe !
    Il est vrais que pour présenter ce genre de travail à cette échelle qui ne pardonne guère l'erreur, il faut anticiper le positionnement et veiller à la taille de chaque pièce.

    Bonne continuation, c'est un plaisir. Amicalement JJ
    Max la Sciure
    Elève Maistrancier
    Elève Maistrancier

    Max la Sciure

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Max la Sciure Dim 29 Déc 2019 - 10:18

    Malgré tes déconvenues, tu as réussi a faire une bien belle poupe
    Bon courage pour la suite a026a
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Dim 29 Déc 2019 - 20:10

    a009d

    Merci les amis, j'étais bien certain de votre indulgence car il est vrai que j'ai tout fait pour rendre cette poupe esthétique et assez ressemblante au plan, mais...mais ....mais, justement, comme l'indique le titre du sujet, il s'agit d'un travail : SUR PLAN....

    Et un travail sur plan consiste à avoir un plan correct à l'échelle et à reproduire aussi fidèlement que possible les mesures relevées sur le modèle réalisé, ...., et là, .... j'en connais un qui n'hésiterait pas à mettre le dit modèle dans la cheminée pour moins que ça, .... , ce qu'il n'a pas hésité à faire pour une erreur que personne n'avait relevé...
    Bref, certains mettent un point d'honneur à réaliser des modèles fidèles en tout point à la réalité historique, sans pour autant ressembler à une commode Louis XV...... (et toc!!!)
    et d'autres essayent de faire un travail sur plan pour tester la difficulté de l'affaire...

    et on s'aperçoit que c'est pas si simple...0021m

    Merci de suivre et à bientôt pour la suite
    a014
    Xavier
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Mar 31 Déc 2019 - 9:38

    a009d    séquence  réparation

    pendant que ce tableau me prenait un peu la tête a008
    un défaut du bordé de la coque commençait lui aussi à m'irriter...

    BISQUINE - 1/40 - Sur plan. - Page 4 Rep10

    Et comme il s'agit, je me répète, d'un modèle expérimental, allons-zy pour tester.
    J'ai dans un premier temps agrandi la partie défectueuse
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep110


    et taillé une "rustine"
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep310


    collée en place
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep410


    mais après ponçage, le résultat est décevant
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep510


    Puisque le tableau se présentait mal, perdu pour perdu, on tente de remplacer la lame en entier
    et on découpe avec soin le pourtour de cette latte
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep610


    et on dégage gentiment la défectueuse, en essayant de ne pas abimer les voisines
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep710


    ouf, tout s'est bien passé, pas de casse  BISQUINE - 1/40 - Sur plan. - Page 4 279953685
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep810


    Ne reste plus qu'à ajuster une latte... dans cet espace. On commence par un bord
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep910


    une fois le bord inférieur ajusté à sa voisine, on taille la face opposée pour l'encastrer dans l'espace en commençant par un côté, ici à gauche, et on essaye de ne pas tout gâcher dans les derniers centimètres. a004a
     essayage à blanc
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep1010


    et voilà notre lame de bordé ajustée.... le tout, c'est de prendre son temps !!
    BISQUINE - 1/40 - Sur plan. - Page 4 Rep1110


    l'étape du collage: pas toujours évident de mettre en place un système de presse efficace
    BISQUINE - 1/40 - Sur plan. - Page 4 Bild0598



    séance racloir + ponçage, au final le résultat est satisfaisant, tout s'est bien déroulé  0008m
    inutile de perdre du temps à essayer de "rafistoler" avec une rustine, autant changer toute la lame.
    BISQUINE - 1/40 - Sur plan. - Page 4 Bild0599

    Du coup, il a fallu finir ce tableau au mieux...

    Passez de belles fêtes de fin d'année
    a320  a309  autre2


    Amitiés
    a014
    Xavier
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par michaud Mar 31 Déc 2019 - 10:07

    Bonjour Xavier

    Apres avoir suivi ta réparation avec attention, c'était en fait la seule solution et celle qu'éventuellement je t'aurai proposé pour l'avoir expérimentée sur l'Ambitieux.

    Amitiés JJ
    Rémy74
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    Rémy74

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Rémy74 Mar 31 Déc 2019 - 10:11

    Super boulot, bravo !!!!
    Et tous mes vœux pour 2020.
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Mar 7 Jan 2020 - 22:54

    a009d
    Pour ceux qui seraient passés à travers
    Tous mes bons vœux  pour cette nouvelle année

    Non, je n'ai pas fait que picoler et manger pendant les fêtes, j'ai aussi un peu avancé sur le chantier


    La lisse de pavois

    pour sa réalisation, j'utilise des planches de 15 cm environ (soit 6 m) épaisseur 1.6mm. La courbure impose d'utiliser plusieurs planches, et pour leur assemblage, ...
    Et oui, encore un trait de Jupiter, plutôt allongé !!

    c'est parti pour l'ajustage des premières lattes pour la partie avant de la lisse qui est plus large au niveau des 3 bittes avant
    BISQUINE - 1/40 - Sur plan. - Page 4 Lisse_11

    on devine le trait de Jupiter,..., à droite du trait de crayon
    BISQUINE - 1/40 - Sur plan. - Page 4 Lisse_14

    pour arriver au couronnement du tableau (si le terme est exact??)
    BISQUINE - 1/40 - Sur plan. - Page 4 Lisse_12

    et la jonction avec les termes
    BISQUINE - 1/40 - Sur plan. - Page 4 Lisse_13


    BISQUINE - 1/40 - Sur plan. - Page 4 Lisse_15


    BISQUINE - 1/40 - Sur plan. - Page 4 Lisse_16

    ajustage et pose de la courbe de renfort sur l'avant
    BISQUINE - 1/40 - Sur plan. - Page 4 Lisse_17


    renforts arrières
    BISQUINE - 1/40 - Sur plan. - Page 4 Lisse_18

    En voilà un petit peu plus de fait, et encore beaucoup plus à faire ...  a174

    A suivre
    a014
    Xavier
    Max la Sciure
    Elève Maistrancier
    Elève Maistrancier

    Max la Sciure

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Max la Sciure Mer 8 Jan 2020 - 10:07

    Travail soigné comme d'ab
    Bon boulot, bonne suite à toi
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Sam 11 Jan 2020 - 17:02

    a009d

    Merci Max, on continue avec des petites choses

    Après la pose de la lisse de pavois, il reste encore pas mal de boulot pour aménager tout ça
    Les bittes AR
    j'ai essayé de retrouver la même courbure que sur le plan et de la dupliquer sur chaque élément
    BISQUINE - 1/40 - Sur plan. - Page 4 Bitte_10

    Le plus compliqué, à cette échelle, c'est d'obtenir 4 éléments le plus identique possible, la section est d'environ 3x3mm
    Le moindre 1/10ème de mm de différence se voit comme le nez au milieu de la figure.
    J'en fais toujours une ou deux supplémentaires, ocazou, et pour choisir les 4 les plus semblables
    BISQUINE - 1/40 - Sur plan. - Page 4 Bittes11

    Petite entaille dans la lisse et pose à blanc des 4 bittes AR
    BISQUINE - 1/40 - Sur plan. - Page 4 Bittes10

    même chose pour  les bittes AV , légèrement différentes, au nombre de 6. Là aussi, j'en avais fait 2 supplémentaires, l'une n'a pas survécu... a018
    BISQUINE - 1/40 - Sur plan. - Page 4 Bittes14

    Il faut découper la lisse pour faire le passage
    BISQUINE - 1/40 - Sur plan. - Page 4 Bittes12

    essayage à blanc
    BISQUINE - 1/40 - Sur plan. - Page 4 Bittes13


    il faut parfaire l'alignement
    BISQUINE - 1/40 - Sur plan. - Page 4 Bittes16

    voilà les 6 bittes avant en place
    BISQUINE - 1/40 - Sur plan. - Page 4 Bild0100



    les portières:  pour les avoir opérationnelles, il faut faire les montants à l’intérieur desquels la portière va coulisser
    c'est pas très gros, montant de 1mm et retour de 0.5mm d'épaisseur
    BISQUINE - 1/40 - Sur plan. - Page 4 Portiz12

    les portières ne sont pas bien grosses non plus: environ 3.5 x 8mm
    BISQUINE - 1/40 - Sur plan. - Page 4 Portiz10

    portière levée
    BISQUINE - 1/40 - Sur plan. - Page 4 Portiz11

    Un peu plus de fait, un peu moins à faire BISQUINE - 1/40 - Sur plan. - Page 4 4148386872

    A+
    a014
    Xavier
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Glénans Sam 11 Jan 2020 - 19:19

    Bonsoir Xavier,

    On peut dire que tu fais dans le "minuscule" et c'est remarquable, surtout quand on voit la finesse du travail. Bravo.

    Bon courage pour la suite de cette superbe maquette.

    Bonne soirée.
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Sam 11 Jan 2020 - 19:23

    a009d

    a170        Bertrand

    C'est vrai qu'en ce moment, je fais dans les "petites" bricoles....
    mais, à cette échelle, c'est un peu normal

    A bientôt pour la suite
    Amitiés
    a014
    Xavier
    crabe
    Ingénieur Général des Arsenaux
    Ingénieur Général des Arsenaux

    crabe

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par crabe Sam 11 Jan 2020 - 19:51

    a009a
    Meilleurs vœux à tout le monde, pas trop tard, j’espère. Je vous souhaite plein de bonnes et belles choses; amis du Radoub.
    Je profite de l’occasion pour faire les vœux qui sont d'usage sur ton post, Xavier, je te prie de m'en excuser, mais pour ma décharge, pas vraiment trouvé de meilleurs moments.
    Je constate donc avec un grand plaisir que tu maitrises les plans de formes, de charpentes comme un pro!!!!!!!!!!
    Ceci étant, finalement;
    - Pas grand chose à jeter, contrairement à ce que tu laisses entendre, je crois que faire le tableau a été au-dessus
    de mes forces. C'est un exercice difficile que d'en arriver à bout. a20c

    - Ton "clouage" est plutôt très sympa, léger, discret.
    Le fil laiton est surtout une "convention" que perso, j'aime bien.

    - Les galoches, bittes et autre apparaux de pêches sont plutôt de réalisation genre prises de tête , là encore, le résultat est superbe.

    - L'étambrai du mât AV est joliment réussi, entre autre.

    Bon; j’arrête là.

    Tu attaques l'année 2020 en force, bravo, et merci pour ces belles photos.
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Dim 19 Jan 2020 - 17:57

    a009d suite

    Découpe de l'emplanture du tapecul
    BISQUINE - 1/40 - Sur plan. - Page 4 Banche10


    Le banchet AR sur lequel le tapecul vient s'appuyer, se caler.
    BISQUINE - 1/40 - Sur plan. - Page 4 Banche12


    positionnement du banchet pour un bon alignement des mâts de Misaine, Grand-mât et Tapecul.
    Le tout posé à blanc et mis de côté
    BISQUINE - 1/40 - Sur plan. - Page 4 Banche11


    essayage du Banchet AV
    BISQUINE - 1/40 - Sur plan. - Page 4 Banche13

    après vérification du bon alignement, réservé comme on dit en cuisine.
    BISQUINE - 1/40 - Sur plan. - Page 4 Banche14



    il faut d'abord finir les aménagements de la lisse de pavois
    fabrication de la galoche avant tribord, d'une seule pièce, pas très grosse, la pièce!! c'est avec ce genre de pièce qu'on commence à apprendre la lecture d'un plan !!
    BISQUINE - 1/40 - Sur plan. - Page 4 Galoch11

    essayage  en place
    BISQUINE - 1/40 - Sur plan. - Page 4 Galoch12

    sous un autre angle
    BISQUINE - 1/40 - Sur plan. - Page 4 Galoch10



    fabrication des galoches de chalutage venant s'emboiter dans les bittes Av, c'est un peu plus gros, on peut simplifier en faisant 2 parties
    BISQUINE - 1/40 - Sur plan. - Page 4 Galoch13


    BISQUINE - 1/40 - Sur plan. - Page 4 Galoch14



    Après fabrication et pose des protections du pavois:
    garni au portage du patin de chalut Av, à droite du côté des bittes Av. Piéce de bois amincie en regard de la fargue puis vient se caler sous la lisse (selon le dessin)
    et renforts pour protéger le pavois lors de l'utilisation du doris ou des canots de ligne, à gauche, plus fines
    "Les bisquines qui vont au chalut embarquent toujours à bord le doris qui sert d'annexe et éventuellement d'embarcation de sauvetage. C'étaient les bastaques qui servaient à affaler ou à hisser les embarcations."

    Et une teinte pour marquer la différence
    BISQUINE - 1/40 - Sur plan. - Page 4 Gr110

    le tout en place, collé.
    Vous remarquez aussi que le massif d'écubier est terminé
    BISQUINE - 1/40 - Sur plan. - Page 4 Gr210

    autre vue
    BISQUINE - 1/40 - Sur plan. - Page 4 Gr310



    BISQUINE - 1/40 - Sur plan. - Page 4 Gr410

    garni au portage du patin de chalut AR, pour un chalut d'une dizaine de mètres de largeur
    BISQUINE - 1/40 - Sur plan. - Page 4 Gr510


    La suite sera un peu longue: réalisation des cabillots de 1mm de diamètre pour une longueur de moins de 10mm.
    Je n'ai pas encore trouvé une technique fiable pour les faire identiques, ça casse très facilement !!

    Amitiés
    a014
    Xavier
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par michaud Dim 19 Jan 2020 - 19:17


    Bonsoir Xavier

    On est gâtés, une autre petite merveille qui nait sous nos yeux. Rien a dire, on admire l'artisan avec un grand A. J'ai écrit artisan au lieu d'artiste, pour moi c'est plus noble et ça commence par la même lettre.

    Bonne soirée et merci

    JJ
    Dan le Cévenol
    Elève-Officier
    Elève-Officier

    avatar

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Dan le Cévenol Dim 19 Jan 2020 - 20:28

    Bonsoir Xavier.
    Quel beau travail tu nous présentes, finesse et minutie font de paire.
    Je te dit a170 a026a a021
    Amicalement.
    Daniel.
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Glénans Dim 19 Jan 2020 - 20:33

    Bonsoir Xavier,

    Vraiment quel doigté dans tes minutieux travaux, fort bien réalisés et avec les termes exacts.
    Jolies photos qui nous permettent de bien détailler les pièces.

    Superbes !

    Je continue de suivre ce montage avec beaucoup de plaisir.

    A bientôt.

    Bonne soirée.
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Dim 19 Jan 2020 - 21:06

    a170          les Amis

    Ces petites pièces sont plus faciles à réaliser en 3D dans la mesure où elles sont bien représentées sur le plan.

    JJ  j'apprécie tout particulièrement le terme "d'Artisan" qui correspond très exactement à mon idée de ce travail !!

    Merci de suivre, avec les cabillots, je crois que je vais atteindre ma limite du "petit".... a022

    Amitiés
    a014
    Xavier
    Max la Sciure
    Elève Maistrancier
    Elève Maistrancier

    Max la Sciure

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par Max la Sciure Lun 20 Jan 2020 - 9:57

    Que du bonheur de suivre ce post a026a a026a
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par parellum Mar 21 Jan 2020 - 1:55

    Xavier, je suis toujours béat devant ta minutie où même la macro, pourtant impitoyable, ne parvient pas à te prendre en défaut. En bref, bravo!
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    BISQUINE - 1/40 - Sur plan. - Page 4 EmptyID du message --> Re: BISQUINE - 1/40 - Sur plan.

    Message par xavero63 Jeu 13 Fév 2020 - 16:23

    a009d

    a170      les Amis pour vos sympathiques commentaires (m^^m)

    Suite avec les  cabillots qui sont représentés à l'échelle 5 sur le plan au 1/50, et après mesure et mise à l'échelle 1/40, ça ne fait pas gros du tout, le tenon (j'appelle tenon la partie cylindrique qui s'enfiche dans le ratelier ou le banchet) fait moins de 1 mm de diamètre.
    Difficile de descendre sous les 1 mm sans casser, en tout cas pour moi.
    J'ai commencé avec du poirier, pour atteindre les 1.3 mm, ça peut encore aller, mais dès que je voulais descendre en dessous, surtout en atteignant le fameux 1 mm, j'en cassais au moins 2 sur trois... 0021m


    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill10


    Je me suis souvenu qu'une année, en vacances du côté du Larzac, j'avais coupé quelques branches de buissons qui ressemblaient à du buis, ayant lu que certains utilisaient ce bois pour la sculpture. Je ne sais pas si ces branches sont de la bonne espèce, mais pourquoi ne pas essayer...
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill12


    J'ai donc débité ma petite branche pour en tirer des baguettes d'environ 2.3 mm au carré
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill11


    J'ai la chance d'avoir un mini tour Unimat, pas très rigide mais suffisant pour des petites pièces, avec un mandrin à 4 mors qui permet de mieux centrer la baguette carrée
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill15

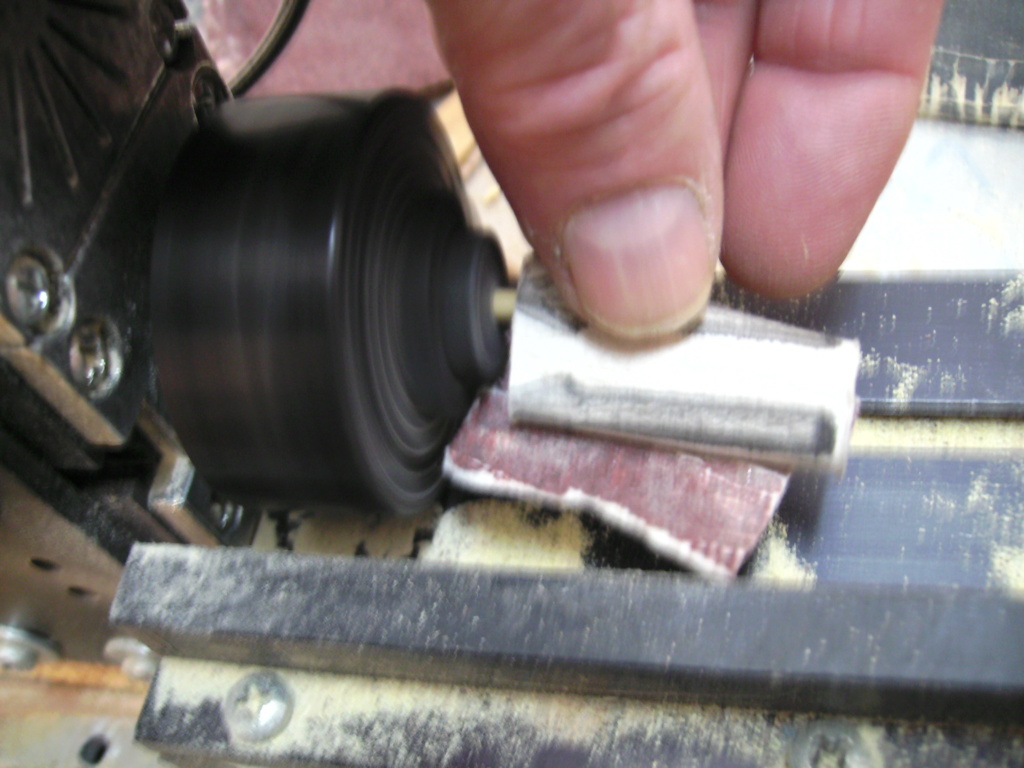

    Baguette arrondie au papier de verre
    Pour des pièces aussi petites, pas de contre-pointe: je n'ai même pas essayé...
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill13


    Ce mini tour est fixé sur une plaque  alu rigide sur laquelle on peut adapter un système de copieur.
    fixation d'un gabarit qui permettra de délimiter les principales formes du cabillot
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill14


    Le copieur me permet de délimiter de manière reproductible les différents "étages" du cabillot: le tenon et la partie supérieure avec ses arrondis
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill18

    une fois la limite du tenon marquée, on prend le ciseau à bois et très délicatement on diminue le diamètre: sans contrepointe, cette partie à tendance à "vibrer" si on veut aller trop vite. C'est le plus délicat, et c'est au dernier moment, juste avant d’arrêter que ça casse...  a005
    Inutile de préciser que les outils doivent être parfaitement aiguisés.
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill16

    on vérifie le diamètre, ça passe, reste à faire les arrondis
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill17

    avec le copieur, on commence à délimiter les contours, la longueur des arrondis.
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill20


    Pour atteindre la forme et le volume voulu avec une petite gouge et une petite lime.
    Cette opération se fait "à l'œil", à cette échelle, prendre des mesures ne sert pas à grand chose, d'où la nécessité de les faire par série pour garder le coup de main et le coup d'œil.
    Il faut bien compter 1/4 h pour 1 cabillot, s'il n'y a pas trop de casse...
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill19


    résultat des cabillots en "buis"(?)avec la grosse pièce
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill21


    Les cabillots marrons sont en poirier
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill23


    avec quelques morceaux cassés.
    Toujours le même principe: en faire suffisamment pour choisir.
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill22


    en dessous du millimètre, ça casse trop souvent: il faudrait peut-être utiliser une autre essence de bois ???
    BISQUINE - 1/40 - Sur plan. - Page 4 Cabill24


    J'essaye de diminuer le diamètre des cabillots tout en gardant mon tenon à 1mm (en plus, j'ai peur que ça casse en passant un cordage autour) pour un meilleur rendu d'échelle, surtout au niveau des banchets où les cabillots sont proches.
    Les cabillots au milieu de chaque trio sont les derniers réalisés, plus fins.
    En les alignant aussi proches, on voit bien les différences dues à 1 ou 2 dixièmes, mais à cette échelle... BISQUINE - 1/40 - Sur plan. - Page 4 2054070234
    Le but sera d'obtenir des cabillots aussi fins que possible et identiques.
    On voit aussi que pour changer un peu, j'ai attaqué la "ferraille".
    BISQUINE - 1/40 - Sur plan. - Page 4 Banche15


    Pour la suite, on ressort le fer à souder et changement d'exercice avec la "ferraille"...

    A+
    a014
    Xavier
