    Perigrine Galley, sur plan Sergal, au 1/60

    christian 2
    Maistrancier
    Maistrancier

    christian 2

    Perigrine Galley, sur plan Sergal, au 1/60 EmptyID du message --> Perigrine Galley, sur plan Sergal, au 1/60

    Message par christian 2 Dim 23 Déc 2018 - 19:31

    bonsoir tout le monde

    vue que l'ambitieux est pour ainsi dire terminè je passe a autre chose qui malheureusement n'est fait pour plaire a Jean Jacques car il est british  a119 a004 a004 que voulez vous ont fait ce que l'on a sous la main



    Brève histoire
    La ‘’Galley Ship ‘’ du XVII siècle ,était le premier type de vaisseau de charge projeté exprès principalement pour sa vitesse ; elle fut largement produit dans les colonies anglaise de l’Amérique du nord
    Cette classe de vaisseaux connue aussi sous le nom de ‘’ Runner ‘’ , tirée son origine probablement dans la mer Méditerranée au XVI siècle .  La  ‘’Pérégrine Galley ‘’ fut bâtie en 1700 dans les chantiers de Depford le long de la tamise comme un ‘’Cruiser’’
    Elle fut projetée et réalisée sous la supervision de William Lee , chef projeteur . Cette particulière embarcation jouie de la réputation d’être une ‘’voile’’ très rapide. En 1716 , sous le nouveau nom  ‘’Caroline’’ et modifiée dans les superstructure, fut réduite à yacht gouvernemental . Pendant l’août du 1720 fut désagrée mais on pensait aussi à un projet de survivance pour elle . En 1749 fut coupée en deux pour augmenter la longueur de 3’9’’ en ajoutant une section de coque et puis elle fut transformée en ‘’Sloop’’ de guerre a 10 canons ;on lui changea de nouveau le nom en ‘’ Pérégrine ‘’ . Cette embarcation appareilla pour Lisbonne en portant des dépêches le 28 Décembre 1761 mais n’est jamais retournée en arrière



    Perigrine Galley, sur plan Sergal, au 1/60 Photo_10



    Celui-ci n’est pas le mien mais pris sur internet pour vous donner une idée

    Il y a très très  longtemps j’avais entrepris la construction de ce vaisseau de chez sergal et j’avoues qu’il n’était pas trop réussi il faut dire qu’a cette époque je ne connaissais pas internet et encore mois les forums donc j’ai tout détruis en récupérant bien sur tout l’accastillage et j’ai pris la décision de le refaire en y portant des modification par rapport a se qui est préconisé sur le plan et en modifiant certaine pièce qui me paraisse affreuse je vous montrerai au fur et a mesure et vous comprendrez que cela était nécessaire

    Je vais essayé de vous faire un pas a pas et excusez moi si je saute des photos car il est vrais que dans la lancé il m’arrive de ne pas prendre de photos

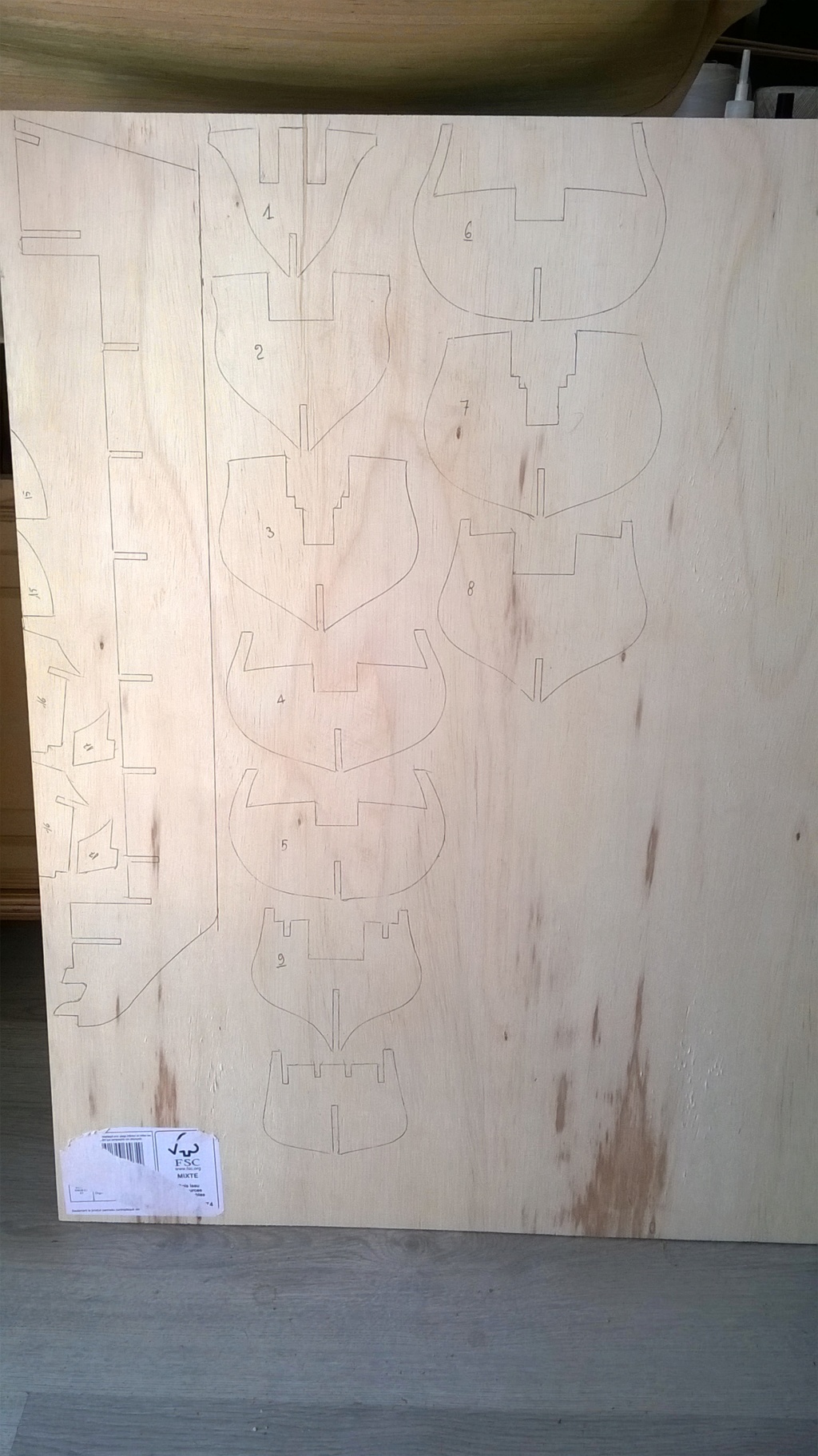

    Voici donc les premières prémisses de se navire tout d’abord le traçage des couple et de la quille

    J’allai oublier de vous dire que je voulais me rapprocher au plus près de la vrai hors il se trouve, après discutions avec notre ami Jean Jacques en MP , que ce n’est pas évidant car elle a ressue pas mal de transformation au cour de sa carrière donc je la monterai comme sur le plan





    Perigrine Galley, sur plan Sergal, au 1/60 Traczo10

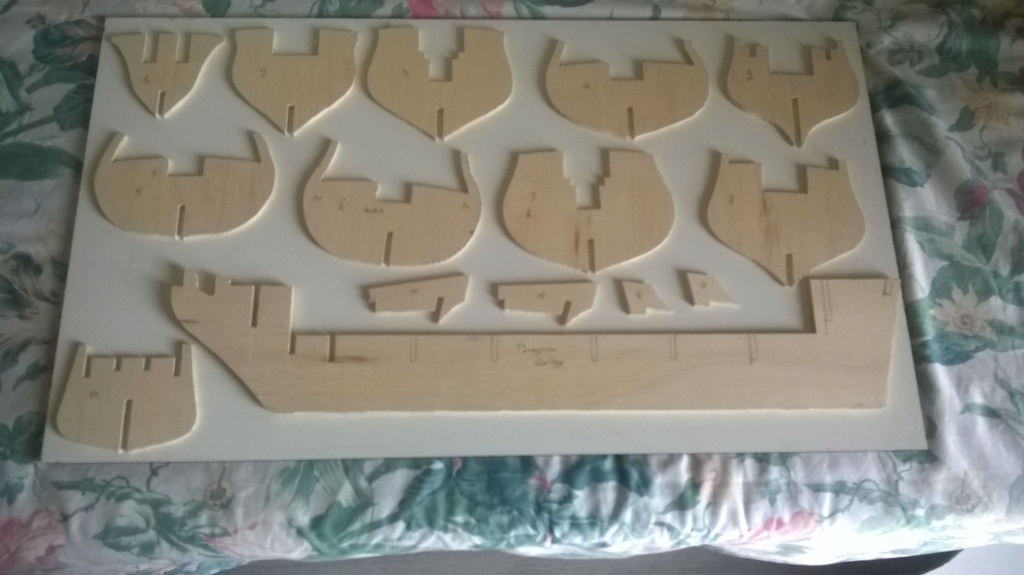

    Voila les couples découpé et ajustage de ceux-ci a la quille et calcul du nombre de virure 31 pour un coté donc total 62 a préparer



    Perigrine Galley, sur plan Sergal, au 1/60 Couple11




    Perigrine Galley, sur plan Sergal, au 1/60 Calcul11

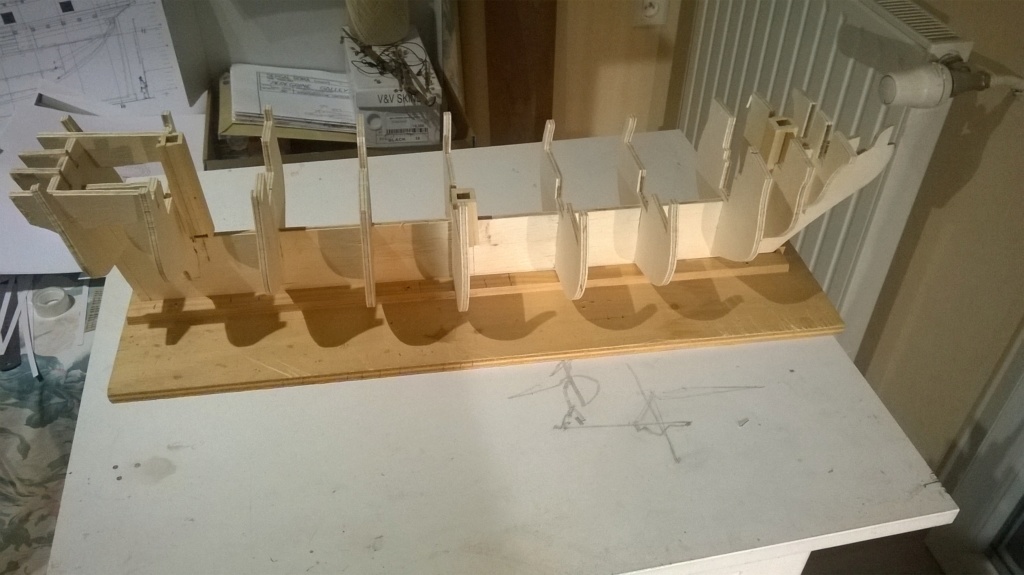

    Apres ajustage des couple et de la quille la voila collé avec les puits de mat qui ne se trouvé pas sur le plan donc première modification comme vous pouvez le constater celui du mat d’artimon est en préparation


    Perigrine Galley, sur plan Sergal, au 1/60 Collag12





    Perigrine Galley, sur plan Sergal, au 1/60 Collag11



    a bientôt pour la suite

    A + Christian
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud


    Bonjour Christian

    Je salue la constance et la persévérance dans ton effort de recherche de vérité dans ton futur chantier.
    Il faut saluer le travail de recherche pour approcher au plus près la vérité historique.
    Il faut souligner qu'il est difficile de concevoir et de présenter un navire historique à un moment précis de sa carrière, surtout lorsque celui-ci à eu une longue vie et à subit un certain nombre de modifications en vue de son futur rôle.
    Qu'il soit anglais ou d'une autre nationalité n'enlève rien au geste magnifique du modeste ingénieur-constructeur-artisan- modéliste que nous sommes.
    Comme disent nos voisins d'outre-Manche: " un navire ne meure pas, il vieilli " .
    Si certains ont des éléments pouvant aider notre ami Christian dans sa quête, je suis sur qu'ils se feront un plaisir de lui apporter leur soutien. Bon courage.

    A tout l'équipage je réitère mes vœux de Noel

    Amicalement Jean-Jacques
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonjour Jean Jacques

    oui il est très difficile de trouver de la documentation sur ce navire d'autant plus qu'il a subit pas mal de transformation au cour de sa carrière
    je le construirai d’après le plan en y apportant quelques modification car sur le plan il y a des erreurs qui sont bizarres en particulier sur les herpes
    j'en profite pour souhaiter un joyeux noël a tout le mon ainsi qua toi

    A + Christian
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud


    Merci Christian et surtout, la santé à tous JJ
    Dan le Cévenol
    Major
    Major

    avatar

    Perigrine Galley, sur plan Sergal, au 1/60 EmptyID du message --> Re: Perigrine Galley, sur plan Sergal, au 1/60

    Message par Dan le Cévenol Lun 24 Déc 2018 - 17:54

    Bonsoir Christian.
    Un bon début je suis sur que tu vas faire une très belle maquette grâce à ta persévérance.
    Bonne continuation.
    Amicalement.
    Daniel.
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonjour Daniel

    merci de ton encouragement et bonne fête

    A + Christian
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonjour tout le monde et bonne année 19 a309 autre2


    Voici la mise en place des ponts


    Perigrine Galley, sur plan Sergal, au 1/60 Pont_110


    Perigrine Galley, sur plan Sergal, au 1/60 Pont_210


    Perigrine Galley, sur plan Sergal, au 1/60 Pont_310







    Et la première partie du tableau de poupe




    Perigrine Galley, sur plan Sergal, au 1/60 Premie10










    Voila ce qui arrive quant on va trop vite et oui j’avais 2 couple qui n’étaient pas a la bonne hauteur il m’a fallu les couper pour les enlever et en refaire 2 autres



    Perigrine Galley, sur plan Sergal, au 1/60 Couple12
    Perigrine Galley, sur plan Sergal, au 1/60 Couple13





    Maintenant on passe au bordé supérieur avec le calcul des ouvertures des canons une fois que les 2 couples on était refait


    Perigrine Galley, sur plan Sergal, au 1/60 Montzo10

    Perigrine Galley, sur plan Sergal, au 1/60 Pose_d11
    Perigrine Galley, sur plan Sergal, au 1/60 Pose_d10

    Perigrine Galley, sur plan Sergal, au 1/60 Montzo11



    Et en même temps je fais le bordé intérieur



    Perigrine Galley, sur plan Sergal, au 1/60 Pose_d13




    Perigrine Galley, sur plan Sergal, au 1/60 Pose_d14


    Perigrine Galley, sur plan Sergal, au 1/60 Pose_d12



    se sera tout pour aujourd’hui



    A + Christian
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud


    Bonjour et bonne année Christian

    Tu es parti sur les chapeaux de roues...........D'une façon acrobatique au vue de l'avant.......Va pas trop vite quand mème.

    Bonne journée JJ
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    a009d  Christian

    Joli travail a026a a20f a20f

    A ce rythme, je suppose que tu as prévu de le finir à la fin du mois !!!

    Bonne et heureuse année a309

    Xavier
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    re

    oui Jean Jacques tu a raison j’allai un peut trop vite je trouvai que ce pont devant remontai un peut trop et c'est quand j'ai commencé le bordage que j'ai vu mon erreur comme quoi il faut vérifier a deux fois avant de continuer
    Xavier...tu exagère a la fin du mois je ne suis pas en vitesse rapide comme dans les vidéo
    bonne année a tous les deux a309 a320

    A + Christian
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud


    A tous bonne année et comme dit cette charmante personne à la TV " prenez soin de vous ",et,en ce qui nous concerne, montrez nous de belles réalisations
    .

    Amicalement Jean-Jacques
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonsoir tout le monde


    Pendant le séchage du tableau de poupe je me suis attaquer aux bouteilles pour me faire gagner du temps pour plus tard car je les ai modifié c'est-à-dire que ce qui était prévu ne me convenais nullement



    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20128





    Voici donc les 2 bouteilles




    Perigrine Galley, sur plan Sergal, au 1/60 Boutei10






    Perigrine Galley, sur plan Sergal, au 1/60 Boutei12

    Perigrine Galley, sur plan Sergal, au 1/60 Boutei13


    Perigrine Galley, sur plan Sergal, au 1/60 Boutei11





    c'est tout pour aujourd’hui





    A + Christian



    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud



    Bonsoir Christian

    Du joli et du minutieux travail ma foi.........

    Bonne continuation. Amitiés Jean-Jacques
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonjour Jean Jacques

    je te remercie de ton compliment . je te fait parvenir un croquis  pour une question qui va te paraitre bizarre mais que veut tu on ne connais pas tout

    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20129

    peut tu me dire si ces 4 point encrage des anneaux apparaisse sur tous les navire quel qu’en soit sa taille
    je te remercie d'avance de ta raiponce

    A + Christian
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud

    Bonjour Christian

    Oui, en fait ce sont les écrous de fixation des crochets de la brague maintenant l'affut et les anneaux des garants de l'autre coté .

    Voici une photo du début d'installation de mes canons sur le pont de l'Ambitieux

    Perigrine Galley, sur plan Sergal, au 1/60 Img_7816

    Il se peux qu'il y ait quelques différences quant à l'implantation de ces écrous suivant la nationalité du vaisseau ou du type de pièce à mettre en batterie. Mais les différences sont minimes.

    Bonne journée Amitiés jean-Jacques
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonjour tout le monde


    Je me suis mis a faire les affuts de canons pour me permettre de gagner du temps pour plus tard car ces
    Affut qui étaient préconisé ne me plaise pas


    Perigrine Galley, sur plan Sergal, au 1/60 Affut_11


    Perigrine Galley, sur plan Sergal, au 1/60 Affut_10






     vous remarquerez qu’il n’y a pas photo par rapport de ce qui était prévu Perigrine Galley, sur plan Sergal, au 1/60 3957734397


    Perigrine Galley, sur plan Sergal, au 1/60 Affut_12

    Perigrine Galley, sur plan Sergal, au 1/60 Affut_13

    Perigrine Galley, sur plan Sergal, au 1/60 Copara10

    voila fini pour aujourd’hui



    A + Christian
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    a009d  Christian

    Voilà des affûts bien réussis, travail soigné a021

    Amitiés
    a014
    Xavier
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonsoir Xavier

    merci du compliment  a170  on fait ce que l'on peut

    A + Christian
    Dan le Cévenol
    Major
    Major

    avatar

    Perigrine Galley, sur plan Sergal, au 1/60 EmptyID du message --> Re: Perigrine Galley, sur plan Sergal, au 1/60

    Message par Dan le Cévenol Dim 13 Jan 2019 - 20:20

    Bonsoir Christian.
    Travail soigné et réussi surtout à cette échelle, bravo a026a a021
    Amicalement.
    Daniel.
    Captain CHRIS
    Maistrancier
    Maistrancier

    Captain CHRIS

    Perigrine Galley, sur plan Sergal, au 1/60 EmptyID du message --> Re: Perigrine Galley, sur plan Sergal, au 1/60

    Message par Captain CHRIS Jeu 17 Jan 2019 - 13:49

    Salut Dan,

    Le Peregrine Galley est exactement l'ancêtre de la lignée qui a engendré la Royal Caroline un demi-siècle plus tard, il aura suffi d'y rajouter la cabine royale et les ornements : c'est dire à quel point cet excellent navire fut en avance sur son temps

    La réalisation est tout à fait sympa, et me rappelle quelques bons moments de modélisme

    Amitiés,

    Christian
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonsoir tout le monde

    j'ai un petit problème quelqu'un peut-il me dire si un mantelet doit-il être boit naturel ou prendre la couleur de la coque voir mon schéma  Perigrine Galley, sur plan Sergal, au 1/60 3957734397   c'est a dire bleu et bois naturel


    Perigrine Galley, sur plan Sergal, au 1/60 Sans_t15

    merci d'avance

    A + Christian
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonjour tout le monde

    voici la suite la coque est terminé en une seule peau car je ne me sentais pas de faire un deuxième bordage donc il m'a fallu brocheter cela n'a pas était évident mais j'y suis arrivé voici les photos

    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20131


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20130


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20132

    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20134


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20133

    comme vous pouvez le constater un coté a déjà reçu une première couche de teinte il ne sera pas peint comme l'ambitieux car je ne connait pas ses couleur sauf le bleu qui ce trouve entre les 2 préceinte du bas et le haut du navire
    par contre je maintien la question que je pose a mon post supérieur a savoir les mantelets

    A + Christian
    michaud
    Capitaine de Corvette
    Capitaine de Corvette

    michaud


    Bonjour Christian

    Tu t'en tires pas trop mal. Pour la question , je crois être le seul à t'avoir répondu ( malheureusement sans solution ).
    Moi aussi j'ai posé une question sur les culs de bouteilles de l'Hermione ,mais sans réponse pour l'instant.

    Bonne journée JJ
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonsoir toit le monde

    voici la suite  du Peregrine Galley avec quelque modification dont je parlai au début
    une porte car il y en avait pas on se demande par ou ils pouvaient rentrer ensuite le compas a coté du gouvernail car je pence qu'ils ne navigué au gré du vent
    il y a les anneaux pour les canons et j'ai ajouté les dauphin car eux aussi étaient absent
    bien sur il manque encore quelque détail a maitre et on passera aux mats

    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20136


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20137


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20135


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20139


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20138


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20140

    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20141


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20142


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20144


    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20145
    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20143

    j’allai oublie le support de la cloche était aussi absent

    A + Christian
    christian 2
    Maistrancier
    Maistrancier

    christian 2

    bonjour tout le monde

    voici la préparation des hunes

    Perigrine Galley, sur plan Sergal, au 1/60 Hune_110


    Perigrine Galley, sur plan Sergal, au 1/60 Hune_210


    Perigrine Galley, sur plan Sergal, au 1/60 Hune_310

    maintenant on passe au mat d'artimon

    Perigrine Galley, sur plan Sergal, au 1/60 Mat_d_10

    Perigrine Galley, sur plan Sergal, au 1/60 Mat_ar10


    Perigrine Galley, sur plan Sergal, au 1/60 Mat_ar11


    Perigrine Galley, sur plan Sergal, au 1/60 Mat_ar12

    comme vous pouvez le voir j'ai refait le cerclage en noir car je m'était trompé de couleur et ensuite se fut le tour des bômes

    Perigrine Galley, sur plan Sergal, au 1/60 Bome_d10

    et après je me suis attaquer a la pomme d'étai et il m'a fallu me fabriquer ce si Perigrine Galley, sur plan Sergal, au 1/60 3957734397

    Perigrine Galley, sur plan Sergal, au 1/60 Fabric11


    Perigrine Galley, sur plan Sergal, au 1/60 Fabric12


    Perigrine Galley, sur plan Sergal, au 1/60 Fabric10

    et après cela pose du bas mat d'artimon sur le navire avec un commencement de paus des enfléchures  par contre j'ai oublier de photographier les vergues mille excuse

    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20147

    Perigrine Galley, sur plan Sergal, au 1/60 Wp_20148


    voila c'est tout pour aujourd’hui

    A + Christian
