    montage kit trompeter 1/48 , GRUMMAN ALBATROSS HU 16A

    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe



    N'étant pas familiarisé avec le 1/48 et les kits trumpeter , je décide de suivre l'ordre de montage de la notice  .
            Le train atterrissage

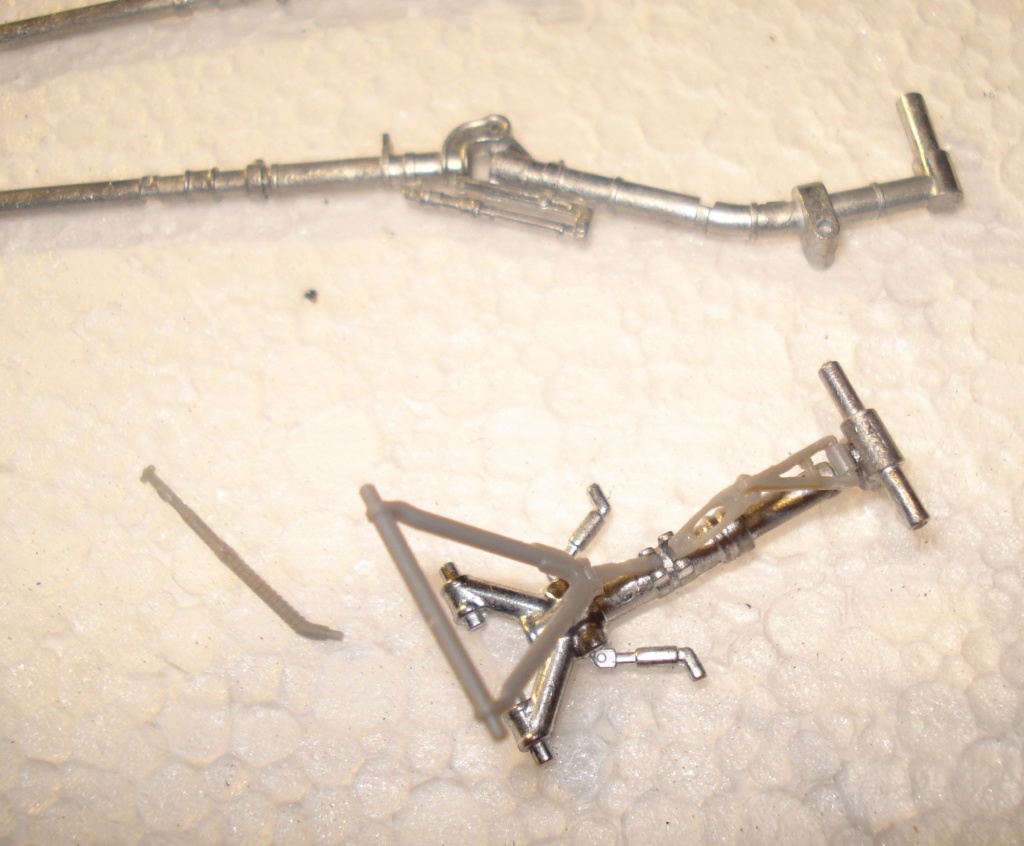

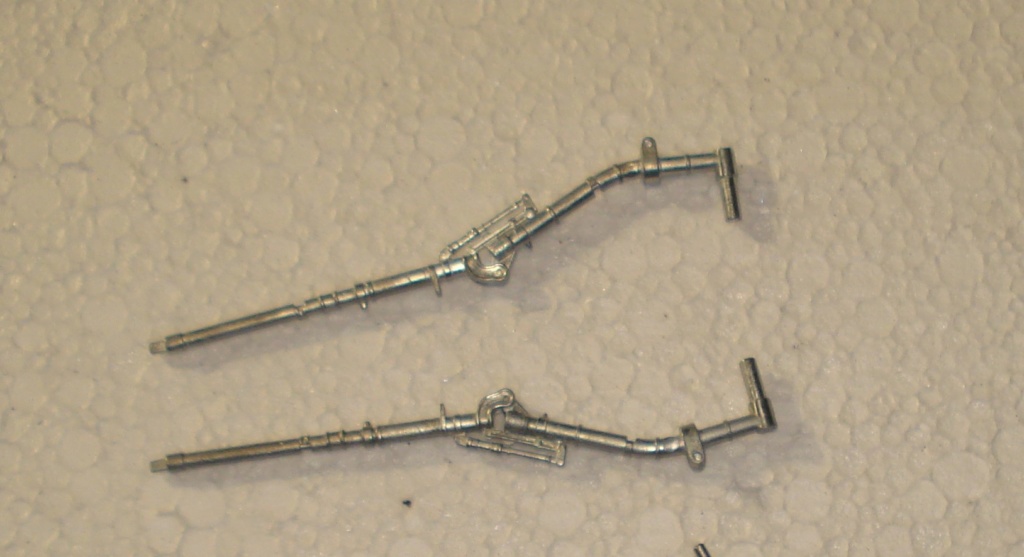

       j'utilise celui fourni en métal blanc qui est trés bien moulé ; on lime simplement les joints de moulage

      Grosse déception pour les roues du train avant :la forme reproduite n'a qu'un lointain
    rapport avec la réalité



    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 1711

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 1811


    la jante de l'Albatross est particulièrement élégante

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 2210



              Il ne me reste plus qu'à tenter une opération "presque chirurgicale" pour m'approcher d'un aspect plus réaliste


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 2110

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 2410


         Le travail d'adaptation consiste à percer avec une mèche approprié neuf trous , les mettre en forme à l'aide de la lame extra-fine d'un scalpel médical ( merci Bertrand pour ce petit cadeaux , il ne m'a pas servi pour le SotS mais maintenant il est le bienvenu )
        Sur les montants dégagés par les trous j'ai collé de très fines tiges carrés de polystyrène  pour donner du relief aux montants .
    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    ELENDIL

    Voila les jantes en cours de modification , je n'ai pas terminé ce travail ; pour info le collage est réalisé en utilisant du trichloréthylène (produit aujourd'hui interdit !!! au grand désespoir des "colleurs se plastique ") ; ll m'en reste un fond de bouteille et il m'est aussi précieux qu'un flacon de château Yquem 1947 : c'est la meilleure colle pour les travaux fins sur polystyrène .

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 2510


        Les roues du train principal sont heureusement conforme

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 2610


     J'ai peint les petites pièces devant être couleur alu directement sur les grappes .

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 2710
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    a009d

    J'ai peint les petites pièces devant être couleur alu directement sur les grappes .

    et tu as bien raison, ça gagne un tour! a009b
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonsoir Guy,

    Si tu as besoin d'un autre scalpel Ophtalmique, pas de souci, il m'en reste encore quelques uns !!!

    Bon courage pour ton opération !

    Amuse-toi bien.

    Bonne nuit.
    ad'hoc
    Maistrancier
    Maistrancier

    ad'hoc

    Bien le bonjour Guy,

    Un superbe chantier que je vais suivre avec intérêt.

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 Biscar10
    Musée de l'Hydraviation à Biscarrosse


    Je suppose que tu connais.

    Pour les copains qui ne sont pas forcément au jus, deux sites:

    https://www.biscagrandslacs.com/decouvrir/culture-traditions/l-histoire-de-l-hydraviation-a-biscarrosse

    https://www.hydravions-biscarrosse.com/single-post/2018/01/02/Exposition-temporaire-Good-Morning-Grumman-Albatross%E2%80%9D-2018

    Amitiés  montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 2483729392

    Jean-Noël
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Hello Guy a012

    Un peu de détente entre quelques lignes de codes a286
    un petit détour par ton sujet a061

    Très propres ces premiers assemblages a126

    Une belle réussite je te souhaite avec cet appareil mythique et si caractéristique !
    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    ELENDIL

    je rectifie une petite erreur - six trous et non neuf !  c'est bien suffisant car cela ne fut pas un
    mince travail , la jante est d'un diamètre plus faible que la pièce de monnaie : visière loupe obligatoire !
             Mais je pense que le résultat est honorable , la jante à un relief bien plus réaliste


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 2411

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 2511

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 3110


    les roues sont présentés sur la jambe du train ; elles seront fixées définitivement plus tard , les flexibles de frein sont à l'étude !


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 3210


    les roues du train principal sont trés bien reproduites , un peu de peinture noire dans les neuf trous et le tour est joué


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 33a10
    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    ELENDIL

    Suivant à peu prés la notice de montage ( impasse  momentané  sur le puis du train avant ) montage , peinture  et mise en place des équipements radios et radar de notre Albatross - superbement équipé pour l'époque -
               Peinture noir mat Humbrol pour les appareils , interrior green pour les tablettes (Humbrol 105) et la cloison gris clair (humbrol 129 ) .

              là aussi le montage est provisoire , dans l'attente de quelques cablages qui reliront les appareils .

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 3410

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 3510[/url


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 3610
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonsoir Guy,

    Dis donc, tu as du bien t'amuser avec la peinture de toute cette électronique, qui rend bien.

    Bien, je vais attendre la suite de ce montage qui est intéressant !

    Bonne soirée.
    xavero63
    Premier Maître
    Premier Maître

    avatar

    a009d

    Superbe !!! a026a

    Amitiés
    a014
    Xavier
    Dan le Cévenol
    Major
    Major

    avatar

    Bonsoir l'Artiste.
    Tu nous fait de la macro peinture.
    Travail remarquable ,qu'elle finesse.
    a026a
    Amicalement.
    Daniel.
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    a009d

    Pfff! Quelle minutie! Bravo!
    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    ELENDIL

    Il était tentant de rajouter quelques câbles pour compléter ces divers appareils même si cela ne sera probablement pas visible le fuselage refermé .
            Matériaux habituels : fils électriques très fins et fils de plomb ;

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 3710


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 3810



    Passons maintenant au montage du train avant dans le puits - bien détaillé - je n'ai pas pu m'empêcher d'ajouter les durites de frein ( qui ne se verront surement pas avec les trappes ouvertes )

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 3910



    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 4010


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 4110
    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    ELENDIL

    Toujours en suivant l'ordre de montage , il faut construire les quatre sièges ( pilote et co-pilote , radio et navigateur radariste ?
        Et la nous avons la première mauvaise surprise de ce montage : il est vraiment très difficile de coller bout à bout ces très petite pièces , leur diamètre doit être de 1 mm environ , et il faut réaliser un collage sans trop de possibilité d'immobilisation ...

        J'ai repéré ces zones de collage sur les photos par une flèche blanche .
        Finalement on vient à bout de la difficulté

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 4210


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 4310


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 4410


    mise en peinture ( toujours avec mes vieux pots Humbrol )

    vert : Humbrol H 48
    marron : Humbroll H 98
    interrior green : Humbrol H 105

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 4610


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 4710


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 4810


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 4910

    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonsoir Guy,

    Pfiiuuut ! Pas épais les fils et câbles électriques. De même pour tes sièges. Je comprends que tu ais eu quelques difficultés pour le collage.

    A propos, pour les futures photos, pense à placer à côté, soit une piécette de 1 centime d'euro, soit ton centimètre, cela nous donnera une bonne idée de l'échelle et de la finesse des pièces. Merci.

    Pour les durites de frein, tu as un modèle pas très loin de chez toi sur lequel tu as travailler ! Cela peut t'aider !

    A bientôt pour la suite.

    Bonne nuit.
    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    ELENDIL

    Merci bertrand , pour la pièce je n'y manquerai pas , pour les durites figures toi qu'elles n'ont pas été encore remises en place sur notre hydravion !!! elles sont encore dans la remise du musée .
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Re bonsoir Guy,

    Ah ! ça c'est bête !!!

    Mais tu dois avoir des plans ou des photos comme exemples !

    A plus.

    Bonne nuit.
    CARAVELLE
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    avatar

    a009a
    Un bel avion qui flotte ou un bateau qui vole,BEL ENGIN que perso je n'ai jamais vu en kit dans ma région.
    Je vais m'instruire en suivant ton montage, a009b
    Dan le Cévenol
    Major
    Major

    avatar

    Bonsoir Guy.
    Quel travail remarquable!
    Perfectionniste dans les moindres détails surtout à cette échelle.Je ne peux te dire que a026a a026a a021
    J'ai hâte de voir la suite.
    Amicalement.
    Daniel.
    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    ELENDIL

    Merci pour vos appréciations,pour moi l'échelle 1/48 est bien plus agréable à travailler que le 1/72 que je pratique habituellement ; pour "CARAVELLE" peut-tu me dire dans quelle région tu habites ? as - tu des magasins de maquette proches de ton domicile ? moi dans les Landes : rien ! donc j’achète sur internet ... tu peux y trouver pratiquement tout .
    CARAVELLE
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    avatar

    a009a
    Habitant Valenciennes (dépt 59) il y a 2 magasins sur le douaisis à 40kms de chez moi.
    Mais ils sont très peu vendeurs et il manque toujours ce que je cherche.Du coup comme toi je passe par internet.
    Je te souhaite une bonne continuation a009b
    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    ELENDIL

    Petite avancée apparente , mais beaucoup de temps passé pour détacher et ébarber ces maudites conduites  ( la matière plastique est particulièrement cassante ) , enfin voila les puits du train principal , il y a un soupçon de photo découpe ( je vous laisse le retrouver !)  ; peinture Tamya alu en bombe ...


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 5010


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 5110


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 5210



    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 5310
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    a009d

    Beau travail et belles photos! Bonne continuation sur ce bel oiseau! a009b
    Dan le Cévenol
    Major
    Major

    avatar

    Bonsoir Guy.
    Des détails encore plus de détails super.Même s'ils ne se voient pas tu les représentes,c'est ça le perfectionnisme.BRAVO.
    Amicalement.
    Daniel.
    a026a a026a a021 a021 a20f a20f
    ELENDIL
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    ELENDIL

    jusque là le montage, même s'il demande pas mal de soins vu la fragilité de certaines petites pièces ne pose pas vraiment de problèmes ; dans l'ensemble je suis la notice , et ainsi , en positionnant ( à blanc ) les sièges pilotes , horreur !!! : il manque les palonniers ... un kit à plus de 100 euros , plus de 300 pièces ! et il manque les palonniers dans un poste de pilotage assez bien reproduit .

      Il faut que je les réalise .
      Recherche photos , voila , finalement ils ne sont pas trop difficiles à fabriquer , seul problèmes leur taille ! ( 3 mm /2 mm ) . Honnêtement j'ai triché , ils mesurent 5 mm /2 mm et leur forme n'est pas exacte

    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 5610


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 5710


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 5810


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 58_a10


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 5910


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 6010


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 6110


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 6210


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 6310


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 6410


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 6510


    montage kit trompeter 1/48 , GRUMMAN ALBATROSS  HU 16A - Page 2 6610
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Bonsoir Guy,

    Heureusement que tu as l'oeil et le bon !!! Mais c'est dommage cet oubli pour une maquette de ce prix et avec autant de pièces.

    Beau travail que ces palonniers que tu as fabriqués. Heureusement que l'on t'a offert cette pièce de 1 centime d'euro et aussi ce mini scalpel pour les découpes.

    Je trouve ce poste de pilotage bien réussi. Bravo !

    Bonne continuation.

    Bonne nuit.
