    La Confederacy de 1772 au 1/64 par Model Shipways

    Partagez
    Captain CHRIS
    Elève Maistrancier
    Elève Maistrancier



    Bonjour,

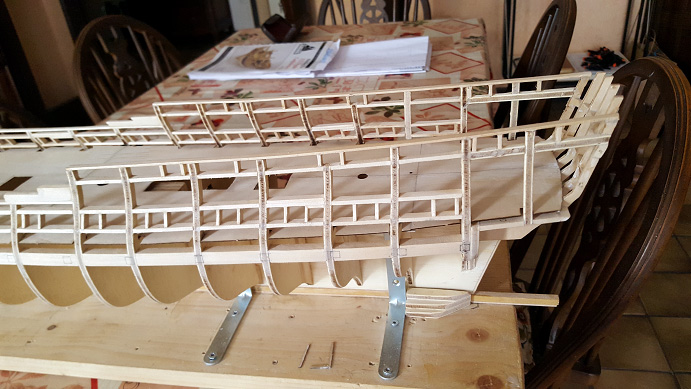

    Pose (laborieuse) du pont de batterie principale :

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    Comme le CTP est mince comme une feuille de carton, et que les rives des nombreuses ouvertures sont sans
    appui, le pont arrière s'est un peu (beaucoup) déglingué, et repose en l'état sur du vent

    Du coup, il va falloir anticiper le lattage de la partie centrale et intercaler la pose des dits accessoires pour espérer
    sauver ce pont d'un désastre

    Des faux-baux seront placés en quantité suffisante pour parer au risque d'enfoncement accidentel

    Amitiés,

    Christian
    chris33
    Elève Maistrancier
    Elève Maistrancier

    avatar

    bon courage
    pour le prix il aurais du anticiper..... a004a
    Captain CHRIS
    Elève Maistrancier
    Elève Maistrancier

    avatar

    Bonjour,

    Démarrage du bordage par la voûte d'arcasse :

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    Ensuite, bordage de la muraille au dessus de la préceinte

    Après ça, on verra ce qui est réalisable pour la teinture du bois de tilleul

    Amitiés,

    Christian


    Dernière édition par Captain CHRIS le Sam 24 Mar 2018 - 18:21, édité 2 fois
    polchen57
    Major
    Major

    avatar

    Christian a013
    Bon courage pour la suite a020
    Captain CHRIS
    Elève Maistrancier
    Elève Maistrancier

    avatar

    Bonjour,

    Sabords de nage (ou sweep-ports, pour passer des rames par calme plat) :

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    Amitiés,

    Christian
    Dan le Cévenol
    Second Maître
    Second Maître



    ID du message --> Re: La Confederacy de 1772 au 1/64 par Model Shipways

    Message par Dan le Cévenol le Jeu 29 Mar 2018 - 17:21

    Bonjour Chris.
    Tu avances bien .
    Le bordage de la coque est-il à double bordée?
    Amicalement
    Daniel.
    michaud
    Enseigne de Vaisseau 2ème classe
    Enseigne de Vaisseau 2ème classe

    avatar


    Bonjour Christian, hum, les choses sérieuses commencent.

    Amitiés JJ
    chris33
    Elève Maistrancier
    Elève Maistrancier

    avatar

    hello
    a027 beau travaille
    Captain CHRIS
    Elève Maistrancier
    Elève Maistrancier

    avatar

    Salançon Daniel a écrit:Bonjour Chris,
    Tu avances bien
    Le bordage de la coque est-il à double bordé ?
    Amicalement
    Daniel.

    Salut Daniel,

    Simple bordé, il faudra teinter les murailles
    polchen57
    Major
    Major

    avatar

    Christian a013

    Je suis émerveillé, comme je le suis toujours par ton travail a20f a026a
    chris33
    Elève Maistrancier
    Elève Maistrancier

    avatar

    hello
    super leçon de modélisme a009a
    Sépakoul
    Elève Maistrancier
    Elève Maistrancier



    Bonjour,

    ça avance bien et c'est beau.

    juste une question: pourquoi les virures ne courent pas, là où se trouveront les bouteilles?
    tu seras obligé de fermer, et de faire la porte des commodités après que tout soit en place c'est dommage.
    Captain CHRIS
    Elève Maistrancier
    Elève Maistrancier

    avatar

    Merci à tous !

    @ Jean-Philippe :

    Justement, je pense que le kit prévoit les cloisons, portes, etc., d'où l'ouverture au droit des bouteilles

    Amitiés,

    Christian
    Captain CHRIS
    Elève Maistrancier
    Elève Maistrancier

    avatar

    Bonjour,

    Muraille tribord :

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    Prochaine étape, la carène, et les préceintes rapportées, ce qui finira le chantier jusqu'à la batterie

    Amitiés,

    Christian
    Sépakoul
    Elève Maistrancier
    Elève Maistrancier



    bonjour,

    a021

    ça avance bien
    Dan le Cévenol
    Second Maître
    Second Maître



    ID du message --> Re: La Confederacy de 1772 au 1/64 par Model Shipways

    Message par Dan le Cévenol le Sam 7 Avr 2018 - 20:11

    Bonsoir
    Super boulot
    Daniel
    a026a a026a a021 a021
    chris33
    Elève Maistrancier
    Elève Maistrancier

    avatar

    hello daniel
    une leçon a170
    Captain CHRIS
    Elève Maistrancier
    Elève Maistrancier

    avatar

    Bonjour,

    D'abord, merci pour vos encouragements !

    Aujourd'hui, c'était le retour de la momie : j'ai déroulé un petit tas de bandelettes pour relever le développement des
    couples en vue du calcul de brochetage des virures de la carène :

    [Vous devez être inscrit et connecté pour voir cette image]

    Ensuite, j'ai préparé une table :

    [Vous devez être inscrit et connecté pour voir cette image]

    Apparemment, le brochetage est assez réduit hors étrave et étambot, la carène étant assez longiligne

    Pour le nombre de diminutions à l'avant et d'augmentations à la poupe, je verrai le moment venu où et comment faire

    Pour commencer, je vais partir de la préceinte avec les dix premières virures, le calcul entre le couple 2 et le couple 16
    étant assez facile à reporter en réel, même sur du tilleul...

    Accessoirement, j'ai arasé les murailles le long du tableau, et avant d'entamer le bordage de la carène proprement dit,
    il faut compléter vers l'arcasse la zone de réception et de collage des virures remontantes

    Après ça, vogue la galère !

    Amitiés,

    Christian
    michaud
    Enseigne de Vaisseau 2ème classe
    Enseigne de Vaisseau 2ème classe

    avatar


    Bonjour Christian

    Le modélisme de l'extrême ?. Sacré travail. Félicitations.

    Amitiés JJ
    Dan le Cévenol
    Second Maître
    Second Maître



    ID du message --> Re: La Confederacy de 1772 au 1/64 par Model Shipways

    Message par Dan le Cévenol le Lun 9 Avr 2018 - 13:04

    Bonjour Chris.
    Toi qui est un spécialiste. C'est quoi le brochetage? Excuse mon ignorance.
    Bonne continuation
    Amicalement
    Daniel.
    michaud
    Enseigne de Vaisseau 2ème classe
    Enseigne de Vaisseau 2ème classe

    avatar

    Bonjour Daniel

    Une photo est mieux qu'un long discours.

    Regarde bien la découpe et l'ajustement du bordé et tu auras compris.

    [Vous devez être inscrit et connecté pour voir cette image]

    Photo tirée du forum modélisme naval bois représentant le travail de Michel Saunier sur le Soleil Royal

    Bonne journée

    Amitiés JJ
    Dan le Cévenol
    Second Maître
    Second Maître



    ID du message --> Re: La Confederacy de 1772 au 1/64 par Model Shipways

    Message par Dan le Cévenol le Lun 9 Avr 2018 - 18:48

    Bonsoir JJ
    OK quel beau travail de marqueterie. Quand J'ai bordé mon Mirage j'ai réalisé ce genre de travail pas facile et très délicat d'ajuster parfaitement les lattes entre elles. Je te félicite.
    A+
    Daniel
    a021 a021 a026a a026a

    [
    url=https://servimg.com/view/19859036/1029][Vous devez être inscrit et connecté pour voir cette image][/url]


    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]
    Glénans
    Capitaine de Corvette
    Capitaine de Corvette

    avatar

    Bonsoir Daniel,

    C'est une de tes œuvres ???

    Sacré nom d'une pipe, qu'elle est belle !!! Ouaaouwww !!!

    Superbe travail tant au niveau de la coque que du gréement !

    Bravo avec toutes mes félicitations.


    Bon j'arrête, car c'est trop et tu ne va plus rentrer dans tes chaussettes! Ok, ok, je rigole !


    Petite question, par contre, tu as écris ceci sur le haut de ta première photo :

    ... "url=https://servimg.com/view/19859036/1029]" ...

    J'ai essayé de le charger, mais cela n'aboutit à rien ? Quid ?

    A très bientôt.

    Bonne soirée.

    Glénans
    Capitaine de Corvette
    Capitaine de Corvette

    avatar

    Bonsoir Christian,

    Te voilà en plein calcul avec le brochetage de tes virures !!!

    Je t'avoue que je n'y connaissais rien quand j'ai commencé mon "SotS", mais en suivant les indications des livrets et plus tard, en m'inscrivant dans des forums, j'ai appris ce que c'était, mais j'ai encore des lacunes sur les calculs et n'ai jamais été aussi loin que toi !
    Peut-être qu'avec la prochaine maquette en bois, je me lancerai à faire des maths !!!

    En tout cas ta coque est belle pour ce début d'assemblage des virures.

    Bonne continuation.

    Bonne soirée.
    Dan le Cévenol
    Second Maître
    Second Maître



    ID du message --> Re: La Confederacy de 1772 au 1/64 par Model Shipways

    Message par Dan le Cévenol le Lun 9 Avr 2018 - 20:16

    Bonsoir Bertrand.
    Je te remercie pour tes compliments, je t'avoue que sans prendre la grosse téte ça m'a fait très plaisir.
    C'est la deuxième maquette en bois que je faisait ( il y a plus de 15 ans) et je la trouve pas mal réussi.
    Pour ta question concernant serving.com je ne peux hélas rien te dire sinon que je suis nul en informatique, je n'ai rien écrit ça a du s'afficher en meme temps que la photos. Je suis désolé de ne pas pouvoir te renseigner.
    Amicalement
    Daniel.
    Glénans
    Capitaine de Corvette
    Capitaine de Corvette

    avatar

    Re bonsoir Daniel,

    Pas de souci pour le mot écrit. Je pensais que cela avait un rapport avec un dossier sur le montage de cette maquette que tu avais dû faire sur un autre forum.
