 Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
AuteurMessage
fombec6
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe



MessageSujet: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 18 Aoû 2015 - 16:48

Bonjour à tous,

Ca y est je me lance dans un nouveau montage, le (vénérable) Lanc au 48 de chez Tamiya.
Bon on ne va pas se mentir, le kit à 40 ans, mais reste une belle base de travail, pour y apporter quelques améliorations.
Je pense que ce montage va me prendre pas mal de temps, pas grave j'aime la "Bête".

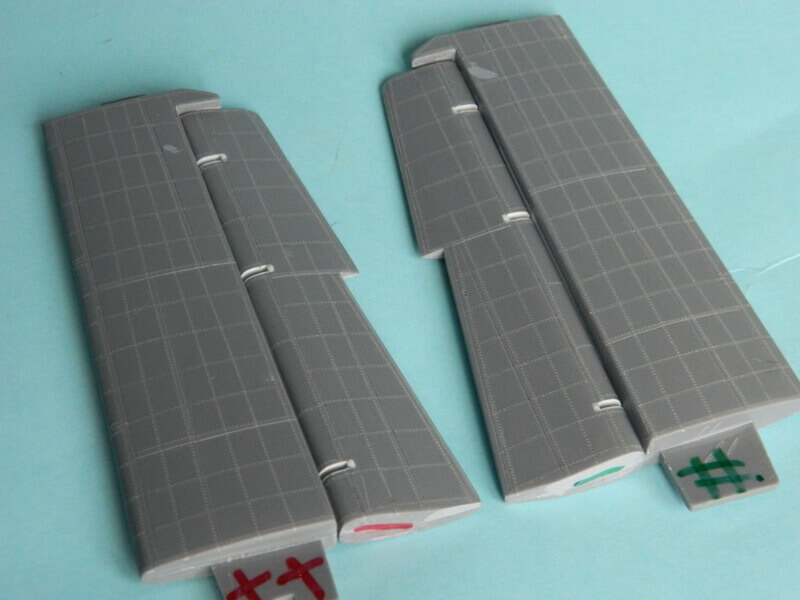

J'ai commencé par l'empennage, affinage des bords de fuite (presque 1.5 d'épaisseur Rolling Eyes )
et découpé des différentes parties mobiles, gravure et rivetage.







C'est tout pour le moment, à plus pour la suite.

Sergio a019


Dernière édition par fombec6 le Lun 29 Aoû 2016 - 17:48, édité 32 fois
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 18 Aoû 2015 - 16:55

a012

Toujours aussi pointu dans tes montages, c'est vraiment un régal de les retrouver ici

Tu as utilisé quoi pour réaliser les conduites hydrauliques des trains ???

Merci Sergio
Revenir en haut Aller en bas
parellum
Inspecteur Général de la Marine
Inspecteur Général de la Marine
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 18 Aoû 2015 - 18:05

Heureusement que la macro existe pour voir la finesse du travail a026a

Amitiés
Patrick
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 18 Aoû 2015 - 18:13

a009
Ça va encore déménager!!!! a023
Son envergure au 1/48 ?
Comment fais tu pour le rivetage ?
Revenir en haut Aller en bas
fombec6
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe



MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 18 Aoû 2015 - 19:45

Bonjour à tous,
Merci à vous de suivre ce montage.
La bestiole fait 64 cm d'envergure et 44 de longueur.
Pour les durites de frein j'utilise de fil à fusible, que l'on trouve chez Leroy machin.
Les dimensions de la bestiole: envergure 64cm, longueur 44cm.
Pour le rivetage, j'utilise des roulettes crantés au 48 (espace 0.75mm) et au 32 (espace 1mm).
Je fais des gabaries pour les courbes à plat.

Pour la version ce sera ça:



Sergio a019
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 18 Aoû 2015 - 20:09

a009
Ce fil plomb est bien pratique. Je l'utilise aussi pour imiter les cerclages métalliques sur les navires.
Les "Cerflex qui tiennent les durites sont top!!!!
Revenir en haut Aller en bas
jeanbauduen
Premier Maître
Premier Maître
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 18 Aoû 2015 - 20:21

a009 Encore un chef d’œuvre, on va se régaler. Amitié a013
Revenir en haut Aller en bas
lionel45
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Dim 23 Aoû 2015 - 8:50

a009 Toujours aussi "pointu" dans le détail a20f et P..... que c'est beau à regarder a024
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Dim 23 Aoû 2015 - 9:32

a012

Astucieux le coup du repérage droite/gauche pour le train principale ...
cercle de peinture dans le coin extérieur et de couleur différente  a20f

Tu réalises tout ton montage avec ce code couleur ... rouge à droite et bleu à gauche ???

C'est déprimant, ... avec Sergio, même les macros ont capitulés

Comment fais tu pour atteindre ce niveau d’exécution ???

Il est vrai que tu es très doué, mais quand même, c'est une vue hors du commun des mortels que tu possèdes là !!!

Tu utilises un "appareil" de vision quelconque pour travailler Sergio ???
Revenir en haut Aller en bas
fombec6
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe



MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Dim 23 Aoû 2015 - 19:25

Bonjour à tous,

Merci à tous pour vos commentaires.
En général j'utile un code couleur (rouge à gauche et vert ou bleu à droite) pour les pièces je m'y retrouve plus vite.
Mes yeux n'étant ce qu'ils étaient, j'utilise une loupe frontale .

La suite de l'empennage, avec l'installation des différentes trappes en carte plastique très fine et des "charnières" pour les parties mobiles.









A+ pour la suite.

Sergio a013
Revenir en haut Aller en bas
parellum
Inspecteur Général de la Marine
Inspecteur Général de la Marine
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Dim 23 Aoû 2015 - 23:35

Mes enfants avaient un rond de couleur, rouge et vert, sous leur semelle pour reconnaître quelle chaussure allait à droite, et laquelle allait à gauche! c'était il y a plus de 30 ans! a20f

Comme quoi les bonnes habitudes ne se perdent pas a021a

Amitiés
Patrick
Revenir en haut Aller en bas
Glénans
Enseigne de Vaisseau 2ème classe
Enseigne de Vaisseau 2ème classe
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Lun 24 Aoû 2015 - 0:45

Bonsoir Sergio, a010

Très bon début pour cette maquette avec des détails d'une finesse exaspérente.a021

Et comme les copains, je me demande si tu n'as pas des doigts de fée.

En ce qui concerne les couleurs de répérage, tu utilises la signalisation marine des feux de position des bateaux :
:
- Rouge à bâbord.
- Vert à tribord.

Ou même, le marquage latéral des marins pour les chenaux et entrées de ports, en appliquant le moyen mnémotechnique usuel :

- 1 tricot vert (1, tribord, cône, vert),
- 2 bas si rouges (2, bâbord, cylindre, rouge)

En tout cas je retiendrai cette idée simple, mais géniale.a026a

A bientôt, pour suivre l'évolution de cet avion.a023

Bonne nuit. a011
Revenir en haut Aller en bas
ovl
Second Maître
Second Maître
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Lun 24 Aoû 2015 - 8:09

Ahh toujours aussi beaux les détails, la peinture a021 a024
magnifique Sergio a020
Revenir en haut Aller en bas
fombec6
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe



MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Lun 24 Aoû 2015 - 18:21

Bonjour à tous,

Toutes les éléments de l'empennage sont assemblés et mis de côté.























Maintenant je vais m'attaquer aux ailes et là, il y a beaucoup de taf en perspective...

A + pour la suite

Sergio a013
Revenir en haut Aller en bas
lionel45
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Lun 24 Aoû 2015 - 18:27

a009a Quelle maitrise mon cher Sergio je suis comme dabe sur le C.. devant ce savoir faire cela fait rêver
Revenir en haut Aller en bas
fombec6
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe



MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Lun 31 Aoû 2015 - 11:23

Bonjour à tous,

La suite avec un peu de taf sur les ailes, il y a encore touts les trappes à faire...













A plus pour la suite.

Sergio  a013
Revenir en haut Aller en bas
jeanbauduen
Premier Maître
Premier Maître
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Lun 31 Aoû 2015 - 12:44

a009 Énorme travail, bonne continuation. Amitié a013
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Lun 31 Aoû 2015 - 14:17

a012

Rhôôôôôô tes trains sont de toutes beautés

Une question certainement très bête a022 :
Toutes les trappes de visites que tu places en scratch ... elles existent réellement aux mêmes emplacements ???
Revenir en haut Aller en bas
fombec6
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe



MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Lun 31 Aoû 2015 - 15:31

Bonjour à tous,

Stearghall a écrit:
a012

Rhôôôôôô tes trains sont de toutes beautés

Une question certainement très bête a022  :
Toutes les trappes de visites que tu places en scratch ... elles existent réellement aux mêmes emplacements ???

Oui, elles existent vraiment et entre les versions B-I, B-II et B-III, il y a très peu de variante.

a010

Voici la suite des travaux, avec la mise en place des différentes trappes.





















A plus pour la suite .

Sergio a013
Revenir en haut Aller en bas
parellum
Inspecteur Général de la Marine
Inspecteur Général de la Marine
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Lun 31 Aoû 2015 - 15:38

a009d

Détaillé à ce point, c'est exceptionnel a021

Amicalement
Patrick
Revenir en haut Aller en bas
fombec6
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe



MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 8 Sep 2015 - 7:56

Bonjour à tous,

Voici la suite, avec les fuseaux moteurs.
J'ai évidé les parties réservées aux volets mobiles, qui seront fait en scracth, car la représentation faite par Tamiya ressemble à rien.
Afin de combler le vide sidéral, j'ai fait un trompe l'œil même si on ne voit pas grand chose au final.













A+ pour la suite.

Sergio a013
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 8 Sep 2015 - 8:21

a012

Ça va faire un beau "bestiau" a020

Toutes les trappes de visites que tu as réalisé, comment les as tu formé ??? à l'emporte pièce ???
J'ai l'impression que tu as retravaillé le rivetage un peu partout sur ces ailes ????

Tu utilises quelle colle et comment l'appliques tu ???

Ah bein oui ... je suis très curieux ... et c'est pas fini a119
Revenir en haut Aller en bas
crabe
Ingénieur Général des Arsenaux
Ingénieur Général des Arsenaux
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 8 Sep 2015 - 8:46

a009
Tu m’arrêtes si je me trompe;toutes ces formes blanches sont des caches, ou des masques pour une mise en peinture ultérieures?
Bon travail!!!!!!! a020
Revenir en haut Aller en bas
Stearghall
Commissaire Général des Fontes
Commissaire Général des Fontes
avatar


MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 8 Sep 2015 - 11:38

crabe a écrit:
a009
Tu m’arrêtes si je me trompe;toutes ces formes blanches sont des caches, ou des masques pour une mise en peinture ultérieures?
Bon travail!!!!!!! a020

Là je peux te répondre mon Shidoshi a020

Notre ami Sergio pousse le détaillage à recréer chaque trappe de visite, chaque plaque riveté,
à l'emplacement précis du modèle original qu'il souhaite créer et tout ça en scratch a022
Ce ne sont donc pas des caches de préparation peinture, mais des pièces de détaillage collées et non comprises dans le kit,
comme d'ailleurs toutes les pièces qui sont comme tu le dis :"des formes blanches" ... C'est du "à l'os" comme on l'aime

C'est un fou furieux insoignable notre Sergio a025 ... mais que c'est beau

Revenir en haut Aller en bas
fombec6
Quartier-Maître 1ère classe - Chouffe
Quartier-Maître 1ère classe - Chouffe



MessageSujet: Re: Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.   Mar 8 Sep 2015 - 12:30

a009

Effectivement, les "formes blanches" sont les trappes de visite.
Je les aient faites à l'aide d'emportes pièces de différents diamètres.
Sauf les trappes ovales, j'arrondie les angles avec du papier de verre 400.
J'utilise la colle Tamiya bouchon vert, pour les collages délicats et pour les gros collages la colle Revell.
Et oui Philippe, j'ai complètement regravé et riveté les ailes, tout comme l'empennage.
J'ai encore le fuselage et les trappes de la soute à bombes à faire.

Tamiya fourni de nouveaux capots moteurs (gravé en creux), hélas ils s'assemblent aussi mal que les anciens...
Donc masticage ponçage, masticage ponçage, afin d'obtenir un résultat correct.
Puis on regrave, car  toutes les lignes ont pratiquement disparues.











Prochaine étape le rivetage.

Sergio a013
Revenir en haut Aller en bas

Avro Lancaster Mk.III - Tamiya 1/48 - Par fombec6 - Fini.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 8Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» (tamiya) Ilyushin IL 2 shturmovik FINI
» M8 Greyhound Tamiya 1/35 + kit verlinden (fini 98%)
» M41 Walker Bulldog (Tamiya 1/35) Véhicule Fini !
» Vernis mat tamiya TS-80
» Steyr 1500A Tamiya 1/35. Et de 4!!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Modélisme Naval Le RADOUB du PONANT :: Les ATELIERS du TARMAC - Construction Aérienne :: Statique :: Militaire-
Sauter vers:
