    Un boomboat tout rouillé

    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Un boomboat tout rouillé

    Message par Jean Jacques76 Sam 16 Sep 2017 - 11:35

    Bonjour a009a

    Un pousseur de bois du Canada

    Un réel Un boomboat tout rouillé 3957734397


    Un boomboat tout rouillé Boom0012

    Le modèle réduit navigant

    Un boomboat tout rouillé Boombo11

    Voilà une introduction du sujet faite, a019  si vous êtes intéressés, n'hésitez à poser des questions. je les attends avec impatience. a033
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Stearghall Sam 16 Sep 2017 - 12:25

    a012

    Je vais faire le "Philou" a033  ... ou plutôt commettre un délit d'initié a002

    Là, ça va pas du tout a044  ,

    Le titre n'est pas en phase avec le modèle que tu nous présentes.
    Le modèle de référence LUI est tout rouillé !

    C'est surement dû au fait que le tien n'a encore pas travaillé a036

    Bon aller, on te laisse une autre chance Jean-Jacques a119

    Ceci dit, la ligne de flottaison entre le réel et le modèle réduit ... Un boomboat tout rouillé 2070951266
    Comment se fait-il que le bateau 1/1 soit tellement enfoncé ?

    D'ailleurs sur la photo, il me semble qu'on en aperçoit un autre au sec sur la butte en face Un boomboat tout rouillé 658336625
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Sam 16 Sep 2017 - 13:00

    Bonjour a009a

    @Stearghall a écrit:Comment se fait-il que le bateau 1/1 soit tellement enfoncé ?

    C'est un engin de travail plus qu'un magnifique navire.

    Il possède une coque renforcée qui ressemble à un tonneau, un moteur diesel de forte puissance relié à un pod et un énorme réservoir de gasoil (450l environ) qui lorsqu'il est plein fait s'enfoncer le pousseur.

    Il sert à manoeuvrer les billes de bois lors des débardages et transport sur les eaux.

    Ces engins sont manipulés avec toute la douceur nécessaire: 0016h

    Un boomboat tout rouillé Dsc_3210

    Une petite video en exemple


    En plus comme ils dorment 6 mois par an au milieu des champs sous la neige a089 , ils arrivent à rouiller un peu: Un boomboat tout rouillé 3957734397

    Un boomboat tout rouillé 20059210

    Voilà pourquoi il faudrait un faire un "truc" tout rouillé pour se rapprocher de la réalité Un boomboat tout rouillé 924309114
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Stearghall Sam 16 Sep 2017 - 20:53

    a012

    Dis donc il se manie presque dans un mouchoir de poche ce bestiau a023

    C'est étonnant, c'est à croire qu'il est insubmersible ... Ultra nerveux en plus cette coquille de noix !

    Je serais assez surpris si tu me disais que tu arrives à manier ton modèle comme ce professionnel le fait avec son 1/1 Un boomboat tout rouillé 658336625

    Je ne connaissais pas du tout, décidément Jean-Jacques tu aimes bien ce qui sort vraiment de l'ordinaire !

    Qu'est-ce qui t'a séduit dans ce modèle ?
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Dim 17 Sep 2017 - 9:47

    Bonjour Philippe a009a

    @stearghall a écrit:Qu'est-ce qui t'a séduit dans ce modèle

    J'avais récupéré il y a longtemps un schottel abimé donné par un ami qui avait remplacé le sien sur un remorqueur, et que j'ai retrouvé par hasard.

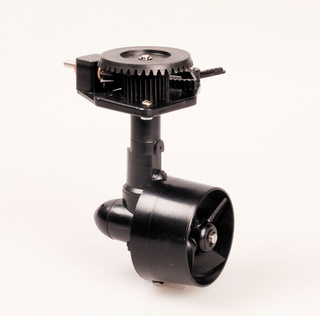

    un schottel comme celui ci (en moins neuf) Un boomboat tout rouillé 1151605821  Un boomboat tout rouillé Schott10

    Cette propulsion atypique m'a donné une idée Un boomboat tout rouillé 924309114
    Etant souvent sollicité par les enfants pour essayer les modèles lors d'expos, j'ai cherché un modèle pour que les gamins s'amusent qui soit vite fait a019 , facile à construire a045a , solide et pas "prise de tête" a119 dans les détails.
    J'avais déjà vu ce type d'engin  il y a quelques années ( plus de trente 0028a , dans une autre vie a334 ) et j'ai trouvé quelques photos sur internet qui m'ont permis de le réaliser.

    Par contre sa navigation est plus calme que les réels.... quoi que..... pas trop paisible quand même!!!!
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Stearghall Dim 17 Sep 2017 - 12:37

    a012

    @Jean Jacques76 a écrit:...  j'ai trouvé quelques photos sur internet qui m'ont permis de le réaliser. ...

    Donc tu es parti de simples photos et tu en as réalisé toi même les plans Un boomboat tout rouillé 658336625

    Un concours de boomboats en bassin a034  à l'échelle Un boomboat tout rouillé 658336625  ... au fait, à quelle échelle l'as tu réalisé ?

    J'imagine qu'il y aurait foule aux inscriptions a020
    triskell
    Elève Maistrancier
    Elève Maistrancier

    triskell

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par triskell Dim 17 Sep 2017 - 20:04

    génial la vidéo marrant cette coque de noix , puissance du moteur??
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Lun 18 Sep 2017 - 10:58

    Bonjour a009a

    @Stearghall a écrit: tu es parti de simples photos et tu en as réalisé toi même les plans

    C'est la démarche effectivement:

    Quelques photos trouvées sur le web comme celles ci: a286

    Un boomboat tout rouillé Pousse12 Un boomboat tout rouillé Pousse12
    Un boomboat tout rouillé Pousse13  Un boomboat tout rouillé Logboa10

    Mais aussi deux petits pages qui viennent d'un bureau quelconque au Canada et qui m'ont permis d'avoir les proportions. a009c

    Un boomboat tout rouillé 20085110 Un boomboat tout rouillé 10012210

    J'ai donc pu faire un plan de construction car dans le document il était spécifié que le logpusher mesurait 5.50m.
    En fonction du pod que je possédais et après des modifications Un boomboat tout rouillé 2070951266 , j'ai pu réaliser mon modèle réduit au 12ème.

    Un boomboat tout rouillé Dscn0910
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Lun 18 Sep 2017 - 11:01

    Rebonjour a009a

    @Triskell a écrit:génial la vidéo marrant cette coque de noix , puissance du moteur??

    Merci de t'intéresser à mon sujet

    Je n'ai pas la puissance exacte du moteur, mais cela ressemble à un moteur sous le capot d'un camion.
    triskell
    Elève Maistrancier
    Elève Maistrancier

    triskell

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par triskell Lun 18 Sep 2017 - 11:14

    d’après les photos l’hélice n'est pas si énorme que cela et cela change un peu des navires traditionnelles et les pilotes doivent bien s'amuser
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Stearghall Lun 18 Sep 2017 - 13:36

    a012

    C'est LE modèle de travail hyper spécialisé par excellence !

    Cette coque est vraiment très .... Un boomboat tout rouillé 2070951266 ... interrogative je dirais a119

    Avec l'utilisation d'un pod comme propulsion, il doit se comporter comme son grand frère et pouvoir virer sur lui-même Un boomboat tout rouillé 658336625

    Lorsque ce modèle est sur l'eau, comme je l'ai compris, par forcément entre tes mains, le faites vous "travailler" ?

    As tu eu des problèmes techniques importants à relever pour réaliser cette maquette RC ?

    Étonnant ce modèle ... très étonnant !!!
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Mar 19 Sep 2017 - 7:53

    Bonjour a009a

    @Stearghall a écrit:As tu eu des problèmes techniques importants à relever pour réaliser cette maquette RC

    C'est une construction ultra simple: 2 contreplaqués découpés en ellipse servant de fond et de pont et des baguettes d'ayous collées verticalement tout autour. Les superstructures sont en ctp de 3mm et 1.5mm.

    Un boomboat tout rouillé 20161010

    Un boomboat tout rouillé Dscn0911

    Un boomboat tout rouillé Img_4210

    Les seules réelles difficultés rencontrées sont l'adaptation du schottel. Un boomboat tout rouillé 924309114 j'en reparlerai au prochain post.
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Stearghall Mar 19 Sep 2017 - 23:50

    a012

    Je suis attentif ... Pas mal de questions à te poser qui concerneront plus un projet de faisabilité dans un cadre scolaire,
    on en reparle plus tard, si tu veux bien ... en toute fin de sujet a019

    Je reprends le fil du sujet et attends la suite a020

    Les plans que tu as réalisé pour ce boomboat sont de véritables plans cotés ou juste des ébauches d'idées sur feuilles volantes ?
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Mer 20 Sep 2017 - 11:07

    Bonjour

    @Stearghall a écrit:Pas mal de questions à te poser qui concerneront plus un projet de faisabilité dans un cadre scolaire
    Pas de soucis a20c

    @Stearghall a écrit:As tu eu des problèmes techniques

    Je reviens sur les difficultés liées au schottel
    Le schottel est prévu pour être monté en paire sur des remorqueurs avec une rotation maximum de 60 degrés.

    Afin de "faire comme le vrai" Un boomboat tout rouillé 924309114 je l'ai modifié.
    J'ai enlevé la tuyère, changé l'hélice car celle prévue n'a aucun rendement hors d'une tuyère
    Hélice pour tuyère................................. Un boomboat tout rouillé 1151605821 Un boomboat tout rouillé Dscn0912
    remplacée par une hélice à fort pas..... Un boomboat tout rouillé 1151605821 Un boomboat tout rouillé Helice10

    j'ai également trafiqué un servo pour qu'il est un débattement de 90° au lieu des 60° habituels et j'ai usiné un engrenage en aluminium pour démultiplier la rotation par deux.
    Ce qui fait que le pod tourne de 180 °  et en utilisant également la marche arrière j'arrive à couvrir 360 degrés.  Un boomboat tout rouillé 211534375 (promis j'arrête l'explication)

    Un boomboat tout rouillé Pod10

    Quant au plan... c'est plus des feuilles volantes a128 qui se sont même envolées depuis le temps. a119
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Stearghall Mer 20 Sep 2017 - 19:58

    a012

    Fabrication d'un engrenage en alu Un boomboat tout rouillé 2981242650

    Tu pourrais nous expliquer cette réalisation un peu plus en détail Un boomboat tout rouillé 279953685

    Pas pour l'aspect "à quoi ça sert" mais pour le côté fabrication de l'engrenage en lui même ... comment t'y es tu pris ?

    Pour le reste, c'est tout bon pour moi ... jusque là ça va a020

    a170
    triskell
    Elève Maistrancier
    Elève Maistrancier

    triskell

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par triskell Mer 20 Sep 2017 - 21:47

    ingénieux le renvoi d'angle pour le pod et pour les plans compte tu les mettre sur le sujet
    a tu d'autres photos merci
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Ven 22 Sep 2017 - 9:47

    Bonjour a009a

    @Stearghall a écrit:pour le côté fabrication de l'engrenage en lui même ... comment t'y es tu pris ?

    Pour augmenter la rotation du pod, j'ai confectionné une pièce dans une plaque d'aluminium de 2mm d'épaisseur.

    Des images et dessins valent peut être mieux que de grandes explications Un boomboat tout rouillé 3957734397

    Le haut du pod
    Un boomboat tout rouillé Pod310

    la pièce "usinée"
    Un boomboat tout rouillé Pod410

    Le grand pignon en couronne fait tourner l'hélice grace à 2 renvois d'angle
    Le pignon au dessous permet la rotation du pod et donc de l'hélice vers la droite ou la gauche.

    a022 J'espère ne pas être trop confus dans les explications!!!! a022
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Stearghall Ven 22 Sep 2017 - 11:11

    a012

    Malin le système a20f

    Au final, en navigation ce petit "tracteur fluvial" est capable de quasiment tourner sur lui même Un boomboat tout rouillé 658336625

    Extra les photos pour la bonne compréhension ... et merci pour le petit dessin très didactique a126

    Je te le demande de suite, pourras tu nous détailler les jonctions mécaniques et les composants électriques Un boomboat tout rouillé 279953685

    a20c  ... a119
    triskell
    Elève Maistrancier
    Elève Maistrancier

    triskell

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par triskell Ven 22 Sep 2017 - 11:38

    si j'ai bien compris tu gagne environ 30 degré a droite comme a gauche avec ton système ,d'autre part je ne vois qu'un système de renvoi d'angle pas deux
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Stearghall Ven 22 Sep 2017 - 15:36

    a012

    @triskell a écrit: ... je ne vois qu'un système de renvoi d'angle pas deux ...

    Il y a un truc qui a dû m'échapper là Un boomboat tout rouillé 2070951266
    A quoi penses tu Phil ?
    Il a le renvoi d'angle pour l'hélice du pod, la pièce réalisée en alu pour la rotation, mais le deuxième renvoi aurait quelle fonction ?
    triskell
    Elève Maistrancier
    Elève Maistrancier

    triskell

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par triskell Ven 22 Sep 2017 - 15:53

    Le grand pignon en couronne fait tourner l'hélice grâce à 2 renvois d'angle



    salut Philippe , comme a écrit jean jacques lire ci-dessus il parle de deux renvois d'angle est je pensais à deux ensembles
    c'est a dire pignon maître et esclave mais à relire je pense qu'il parlait juste des pignons 1+1
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Sam 23 Sep 2017 - 8:08

    Bonjour a009

    @Stearghall a écrit:Il y a un truc qui a dû m'échapper là
    @triskell a écrit: mais à relire je pense qu'il parlait juste des pignons 1+1

    Désolé, mon explication était un peu confuse 0028a , alors vite un petit "écorché" pour clarifier mon discours:  Un boomboat tout rouillé 3957734397

    Un boomboat tout rouillé Pod612

    au bout des flèches vertes les parties mobiles, et des flèches jaunes les parties fixées à l'intérieur de boomboat. a020

    0016h j'espère avoir été plus clair sinon n'hésitez pas 0016c
    Il faut excuser les perspectives.... c'est juste un schéma montage Un boomboat tout rouillé 1985470974 vite fait à partir de différentes images.
    triskell
    Elève Maistrancier
    Elève Maistrancier

    triskell

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par triskell Sam 23 Sep 2017 - 10:26

    D'accord le deuxième ensemble renvoi d'angle et sur l'arbre de l’hélice je comprend mieux
    pour l'orientation du pod moi j'aurais plutôt mis une servo 360 avec courroie trapézoïdale et deux poulies haddock
    voir cette vidéo
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Dim 24 Sep 2017 - 7:38

    Bonjour a009

    @triskell a écrit: j'aurais plutôt mis une servo 360 avec courroie trapézoïdale et deux poulies

    C'est une bonne idée, je n'y avais pas pensé. a026a
    Je me suis contenté d'utiliser le pignon existant sur le schottel.
    Jean Jacques76
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    Jean Jacques76

    Un boomboat tout rouillé EmptyID du message --> Re: Un boomboat tout rouillé

    Message par Jean Jacques76 Lun 25 Sep 2017 - 10:32

    Bonjour a009

    @Stearghall a écrit:pourras tu nous détailler les jonctions mécaniques et les composants électriques

    C'est une maquette à la mécanique et l'électronique simples.
    Un moteur,  un pod (schottel), un cardan reliant les deux.
    Côté électronique un récepteur, (3 voies suffisent), un variateur et le servo de direction relié au pod (il n'y a pas de gouvernail)

    Un boomboat tout rouillé Inter010

    J'ai ajouté 2 "animations" pour le fun: a019

    des projecteurs à led sur la cabine Un boomboat tout rouillé 3957734397
    Un boomboat tout rouillé Proj10
    Une sirène d'alerte Un boomboat tout rouillé 3957734397
    Un boomboat tout rouillé Bruite10

    a023  Ne faites pas attention à la saleté sur le sol de la cabine, on en reparlera peut être!a031


    Dernière édition par Jean Jacques76 le Mar 26 Sep 2017 - 7:45, édité 1 fois
