 Goélette Mariette

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
vincentd29

Quartier-Maître 2ème classe - Crabe

Quartier-Maître 2ème classe - Crabe

avatar


MessageSujet: Goélette Mariette   Jeu 7 Sep 2017 - 17:23

Bonjour tout le monde,
Je vous présente la goélette Mariette de 1915, un modèle que j'ai commencé en avril 2014 et fini en juin 2015.
Elle sort des chantiers Herreshoff. Les caractéristiques de l'originale sont :
Longueur      : 33.50 m
Largeur         :  7.20 m
Déplacement : 165 tonnes

[Vous devez être inscrit et connecté pour voir cette image]

Voilà, ceci fait, je vais passer au modèle réduit.
La Mariette est à l'échelle 1/25e
Longueur de la coque : 133 cm
Longueur hors tout    : 168 cm
Largeur                     :  29 cm
Hauteur hors tout       : 166 cm
Toutes les pièces sont créées à partir du plan, les couples sont en CTP 5 mm, la quille est en trois parties, l'âme est en CTP de 8 mm et les deux parties sont CTP de 3 mm. La quille est en trois morceaux car le lest 3.6 kg est logé dans l'âme.
[Vous devez être inscrit et connecté pour voir cette image]
Couples terminés
[Vous devez être inscrit et connecté pour voir cette image]
Découpage partie centrale de la quille
[Vous devez être inscrit et connecté pour voir cette image]

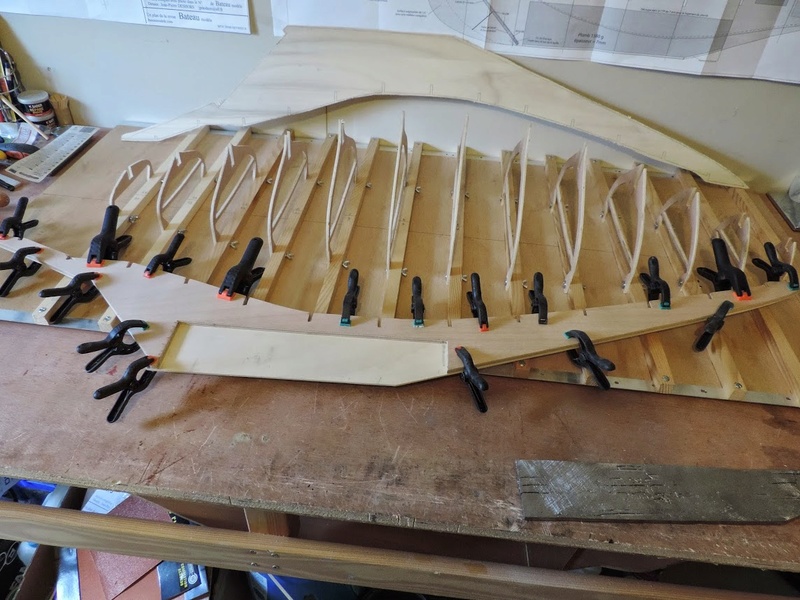

Partie centrale + côté extérieur gauche
[Vous devez être inscrit et connecté pour voir cette image]

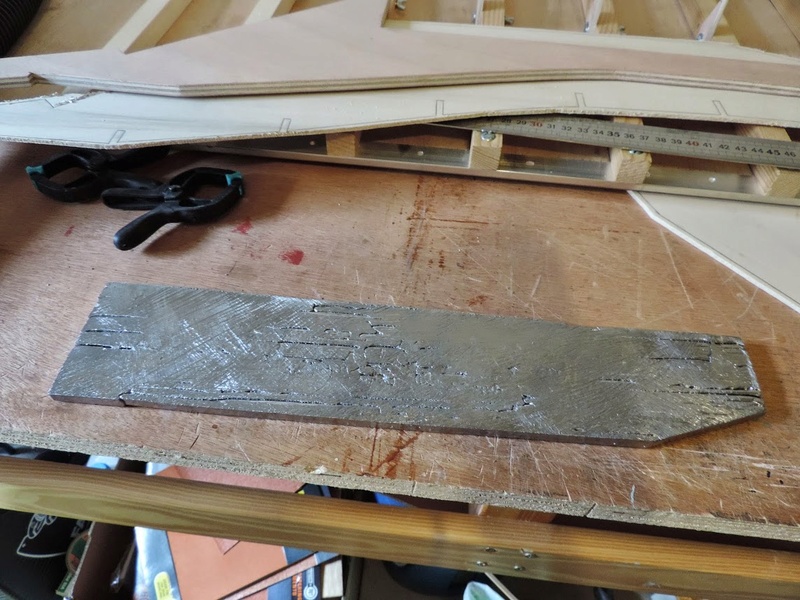

Lest
Revenir en haut Aller en bas
Stearghall

Commissaire Général des Fontes

Commissaire Général des Fontes

avatar


MessageSujet: Re: Goélette Mariette   Jeu 7 Sep 2017 - 17:58

a012

Beaux chantournages sur ces couples a034  ... c'est propre comme travail a126

Je vois que tu as également coulé le lest à la forme adéquate.
Revenir en haut Aller en bas
Glénans

Lieutenant de Vaisseau

Lieutenant de Vaisseau

avatar


MessageSujet: Re: Goélette Mariette   Jeu 7 Sep 2017 - 18:28

Bonjour Vincent,

Beau travail sur ces pièces. Je suppose que tu as une scie à chantourner ?

Comment as-tu coulé le lest ?

Bon j'arrête les questions de curiosité pour le moment !!!

Je vais suivre ce montage avec intérêt.

Bonne soirée.
Revenir en haut Aller en bas
vincentd29

Quartier-Maître 2ème classe - Crabe

Quartier-Maître 2ème classe - Crabe

avatar


MessageSujet: Re: Goélette Mariette   Jeu 7 Sep 2017 - 18:40

Glénans a écrit:
Bonjour Vincent,

Beau travail sur ces pièces. Je suppose que tu as une scie à chantourner ?

Comment as-tu coulé le lest ?

Bon j'arrête les questions de curiosité pour le moment !!!

Je vais suivre ce montage avec intérêt.

Bonne soirée.

Bonsoir,
Oui j'ai la scie !!! Ça aide bien !!!! Concernant le lest, comme j'habite à 45 mn de Brest, je suis allé au port et j'ai récupéré des tuyaux en plomb (et oui on en trouve encore) que j'ai coupé en petits morceaux. Je me suis préparé un moule aux dimensions exactes, j'ai fait fondre le plomb à l'extérieur et sans pluie dans un casserole et coulé dans le moule.
Revenir en haut Aller en bas
Glénans

Lieutenant de Vaisseau

Lieutenant de Vaisseau

avatar


MessageSujet: Re: Goélette Mariette   Jeu 7 Sep 2017 - 20:10

Bonsoir Vincent,

Merci pour ces informations.

Bonne soirée.
Revenir en haut Aller en bas
vincentd29

Quartier-Maître 2ème classe - Crabe

Quartier-Maître 2ème classe - Crabe

avatar


MessageSujet: Re: Goélette Mariette   Ven 8 Sep 2017 - 14:38

Hello tout le monde a009b
Voici la suite a021a (ceci n'est qu'un résumé, si vous voulez plus de détails, il y a un lien dans la signature.
[Vous devez être inscrit et connecté pour voir cette image]
Vue générale du squelette
La coque a été construite sur un chantier, les couples ont été visées sur des tasseaux. Une construction traditionnelle !
[Vous devez être inscrit et connecté pour voir cette image]
Pose des bordés
Après avoir mis en forme et collé les deux blocs de la poupe, les bordés ont été collés. Pour info, il n'y a pas de bloc pour la proue
[Vous devez être inscrit et connecté pour voir cette image]
Coque finie en attente de ponçage
Les bordés sont collés, la Mariette commence à avoir une belle ligne.
[Vous devez être inscrit et connecté pour voir cette image]
Séance ponçage
Là, arrive le moment du ponçage, heureusement il n'y avait pas beaucoup de défauts, juste à la rendre lisse.
[Vous devez être inscrit et connecté pour voir cette image]
Coque sur son ber
Retirée du chantier, la coque à rejoint son ber afin de poursuivre sa construction.
[Vous devez être inscrit et connecté pour voir cette image]
Pose du tissus de verre + résine
Vient, enfin le moment de la résiner. Une première couche de résine puis séchage 24 h. Ensuite, pose du tissus de verre et une deuxième couche de résine puis un long séchage de 48 h.
[Vous devez être inscrit et connecté pour voir cette image]
Mariette au séchage !
48 h plus tard, un léger ponçage pour la rendre bien lisse ( aussi douce qu'une peau de femme a031
[Vous devez être inscrit et connecté pour voir cette image]
Boite à pagaille
Après avoir retiré les gouttes de colle séchées à l'intérieur, l’aménagement du système des voiles peut débuter. La "boite à pagaille" évite que les cordes ne s’emmêlent. Je me suis servi pour la fabrication des emballages de boîtes de chocolats (Ferrero) très pratique ! les poulies sont en ctp de 5 mm.
[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]
Système de la gouverne
La photo parle d'elle même !!!!!
[Vous devez être inscrit et connecté pour voir cette image]
Il commence à y avoir du monde !!!
Revenir en haut Aller en bas
vincentd29

Quartier-Maître 2ème classe - Crabe

Quartier-Maître 2ème classe - Crabe

avatar


MessageSujet: Re: Goélette Mariette   Dim 10 Sep 2017 - 14:39

*


Dernière édition par vincentd29 le Dim 10 Sep 2017 - 14:47, édité 2 fois (Raison : supprimé doublon)
Revenir en haut Aller en bas
vincentd29

Quartier-Maître 2ème classe - Crabe

Quartier-Maître 2ème classe - Crabe

avatar


MessageSujet: Re: Goélette Mariette   Dim 10 Sep 2017 - 14:40

Bonjour à tous,
Je parle aujourd'hui des différentes constructions tels que les hublots, le poste de pilotage, les roofs fabriqués en ctp acajou, le cabestan et enfin le support du mât de beaupré.

[Vous devez être inscrit et connecté pour voir cette image]
Fabrication des hublots, il s'agit de deux diamètres de tube en cuivre et un rond de plexiglass.
[Vous devez être inscrit et connecté pour voir cette image]
Installation des hublots sur la coque.
[Vous devez être inscrit et connecté pour voir cette image]
Construction du compas ainsi que de la barre qui sera couplé au safran par l'intermédiaire de deux servo reliés par un cordon "Y". Le corps du compas est fabriqué à l'aide d'un tube en cuivre et le chapeau à l'aide de petites languettes en laiton, le tout soudé.
[Vous devez être inscrit et connecté pour voir cette image]
Détails du compas
[Vous devez être inscrit et connecté pour voir cette image]
Salon avec table et ses rallonges
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]
Descente, porte fermée
[Vous devez être inscrit et connecté pour voir cette image]
Descente, porte ouverte
[Vous devez être inscrit et connecté pour voir cette image]
Vue d'ensemble
[Vous devez être inscrit et connecté pour voir cette image]
Cabestan vue de côté, bloc de samba mis en forme, les sorties ont été réalisées à l'aide de tube en cuivre mis en forme.
[Vous devez être inscrit et connecté pour voir cette image]
Cabestan vue de face.
[Vous devez être inscrit et connecté pour voir cette image]
Support mât de beaupré vu de côté. J'ai utilisé du tube en cuivre, des fils de laiton et plaque de laiton, le tout mis en forme puis soudé à l'étain.
[Vous devez être inscrit et connecté pour voir cette image]
Mât de beaupré vue de dessus
[Vous devez être inscrit et connecté pour voir cette image]
Cabestan une fois fini.
[Vous devez être inscrit et connecté pour voir cette image]
Dernier roof. Nous sommes vers la proue
[Vous devez être inscrit et connecté pour voir cette image]
Descente.
[Vous devez être inscrit et connecté pour voir cette image]
Le poste de pilotage fini, la barre est teintée
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]
Support de câbles pour la tension de beaupré en tube laiton puis soudé.
[Vous devez être inscrit et connecté pour voir cette image]
Le support avec une première couche de peinture.
[Vous devez être inscrit et connecté pour voir cette image]
Mât de beaupré en carbone. j'ai utilisé de la canne à pêche en carbone trouvé chez Decatlon, c'est léger et très robustre. Idem pour toute la mature.
[Vous devez être inscrit et connecté pour voir cette image]
Le mât est installé dans son support. J'ai poussé le détail jusqu'au bout en y ajoutant le logo de la Mariette à l'extrémité du mât !
Voilà pour aujourd'hui. Bon dimanche
Revenir en haut Aller en bas
Glénans

Lieutenant de Vaisseau

Lieutenant de Vaisseau

avatar


MessageSujet: Re: Goélette Mariette   Dim 10 Sep 2017 - 15:17

Bonjour Vincent,

Je suis admiratif devant ce travail où tu as tout fait toi-même.
Il faut, non seulement du doigté, de la patience et beaucoup de finesse, mais aussi et surtout trouver des idées et l'art et la manière de les créer.

Bravo !

Je prends beaucoup de plaisir à détailler ton oeuvre, sachant que pour le moment, je suis incapable d'en faire autant. Plus tard, qui sait.

Bonne présentation.

Bonne après-midi.
Revenir en haut Aller en bas
vincentd29

Quartier-Maître 2ème classe - Crabe

Quartier-Maître 2ème classe - Crabe

avatar


MessageSujet: Re: Goélette Mariette   Mer 13 Sep 2017 - 16:21

Bonjour Bertrand
Merci pour tes appréciations, cela fait plaisir. En fait, avant de commencer une construction, je me documente beaucoup (merci internet) en photos, vidéos quand il y en a. C'est pour cela concernant La Bretagne, je vais aller au musée de Brest pour faire des photos de détails et aussi j'irai au SHD qui se trouve à côté. Il y aura surement de la doc dessus. De toute façon je les partagerai, pas de soucis. Concernant la Mariette, j'ai eu de la chance de trouver pas mal de photos et vidéos notamment lors des régates "Les voiles de St Tropez".
Bon assez parlé....

[Vous devez être inscrit et connecté pour voir cette image]
Le mat de beaupré est installé sur le pont
[Vous devez être inscrit et connecté pour voir cette image]
Toutes les fixations sont réalisées en laiton puis soudées à l'étain.
[Vous devez être inscrit et connecté pour voir cette image]
Le pont est réalisé en deux couches, la première en balsa qui accueillera le futur plancher, baguettes de poirier aux dimensions de 3*2 mm.
[Vous devez être inscrit et connecté pour voir cette image]
Fabrication des mâts, ils sont construits léger c'est à dire à l'aide canne à pêche acheté chez Décatlon. Elles sont en carbone (je m'en fiche je ne suis pas pêcheur a126
[Vous devez être inscrit et connecté pour voir cette image]
Détails des fixations.
[Vous devez être inscrit et connecté pour voir cette image]
Fixations et tête de mâts. La pièces a été tournée au tour à bois.
[Vous devez être inscrit et connecté pour voir cette image]

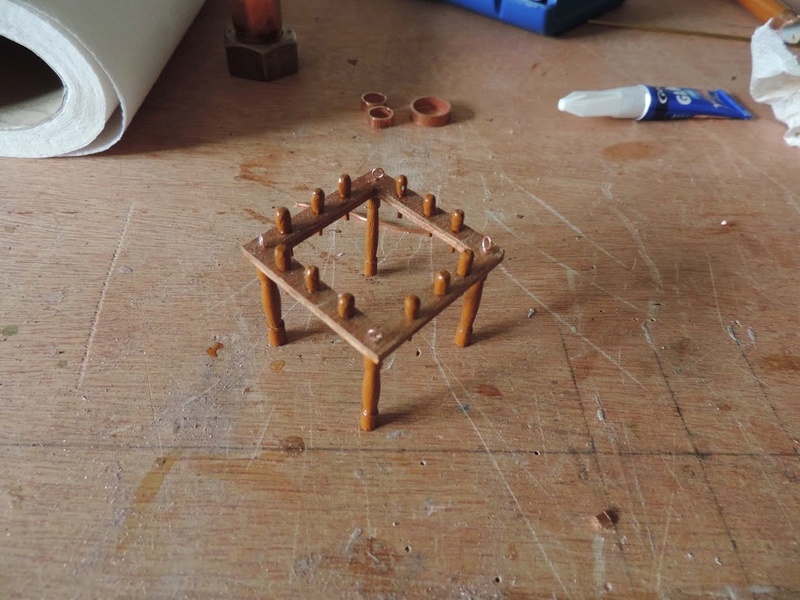

Râtelier : les pieds ont été tournés en bois.
[Vous devez être inscrit et connecté pour voir cette image]
La coque a reçu trois couches de noir (peinture en bombe) afin d'obtenir un noir mat comme l'original
[Vous devez être inscrit et connecté pour voir cette image]
Finition du noir
[Vous devez être inscrit et connecté pour voir cette image]
Au tour de la couleur bleu nuit, il y a eu seulement deux couches.
[Vous devez être inscrit et connecté pour voir cette image]
Cela donne un joli rendu !!!
[Vous devez être inscrit et connecté pour voir cette image]
Une fois bien sèche, la ligne de flottaison a été tirée. (pas une mince affaire)
[Vous devez être inscrit et connecté pour voir cette image]
L'annexe a été construite de la même façon que la coque, sauf que les baguettes n'ont pas été collées sur les couples. Les avirons ont été fabriqués à l'aide d'une baguette mise en forme et en carton résiné pour la palme.
[Vous devez être inscrit et connecté pour voir cette image]
La Mariette en attente de tous ses haubans.
[Vous devez être inscrit et connecté pour voir cette image]
Les anneaux ont été fabriqués et découpés au diamètre correspondant aux mâts avec un reste de carbone. On peut apercevoir à l'intérieur les servo treuils.
[Vous devez être inscrit et connecté pour voir cette image]
Le cable de tension du mât de beaupré est installé. J'ai trouvé le câble chez Décatlon au rayon pêche.
[Vous devez être inscrit et connecté pour voir cette image]
Le filet a été réalisé à l'aide d'un patron que j'ai réalisé en cordelette de coton.
[Vous devez être inscrit et connecté pour voir cette image]
Le cordage est intallé en même temps que la pose de la sous couche en balsa.
[Vous devez être inscrit et connecté pour voir cette image]
Le pont a été réalisé en baguette de poirier (3*2 mm) et concernant les joint, je les ai réalisé à l'aide de papier canson noir. Le tout foncé à la fin.
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]
L'annexe est posé sur son ber qui est fabriqué en ctp acajou et deux tubes en laiton. Les bossoirs sont en laiton et mis en forme. Ils sont escamotables.
[Vous devez être inscrit et connecté pour voir cette image]
Bossoirs pour les ancres. Même fabrication que ceux de l'annexe.
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]
Revenir en haut Aller en bas
dracir

Elève Maistrancier

Elève Maistrancier

avatar


MessageSujet: Re: Goélette Mariette   Mer 13 Sep 2017 - 21:36



Je découvre , superbe , bravo

Revenir en haut Aller en bas
vincentd29

Quartier-Maître 2ème classe - Crabe

Quartier-Maître 2ème classe - Crabe

avatar


MessageSujet: Re: Goélette Mariette   Jeu 14 Sep 2017 - 17:04

a009b tout le monde,
Voilà 0028a  voici le dernier post sur la construction de la Mariette. En espérant que peut être quelqu'un d'entre vous se lancera dans cette aventure a021a
Il y aura l'installation de différents accastillages tels que les winchs, les ancres, les haubans, les voiles....
Ancre réalisée dans une plaque plastique qui se travaille très facilement. Elle est en trois parties.
[Vous devez être inscrit et connecté pour voir cette image]
Différents éléments à la proue...
[Vous devez être inscrit et connecté pour voir cette image]
Vue de la poupe
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]
Les winchs ont été tournés dans un rond de laiton, le frein est en tube laiton aplati.
[Vous devez être inscrit et connecté pour voir cette image]
Autre vue de la proue
[Vous devez être inscrit et connecté pour voir cette image]
Les manches à air ont été achetés chez Cap Maquette, magasin situé à Nantes (un peu de pub), elles sont en laiton.
[Vous devez être inscrit et connecté pour voir cette image]
Les différents haubans passe à l'intérieur de la flèche.
[Vous devez être inscrit et connecté pour voir cette image]
Gravure sur la coque. J'ai dessiné sur du papier ruban, découpé au cutter et peint.
[Vous devez être inscrit et connecté pour voir cette image]
Les lettres Mariette sont en laiton et acheté chez Cap Maquette.
[Vous devez être inscrit et connecté pour voir cette image]
Les échelles qui servent aussi de haubans ont été réalisées avec du cable ainsi que les barreaux qui ont été soudés.
[Vous devez être inscrit et connecté pour voir cette image]
Les poulies ont été réalisées en ctp acajou suivant la même méthode que vous connaissez tous.
[Vous devez être inscrit et connecté pour voir cette image]
La Mariette attend sa voilure !
[Vous devez être inscrit et connecté pour voir cette image]
Les bouées ont été réalisées dans un bloc de samba et le mât pour le pavillon est un morceau de canne à pêche.
[Vous devez être inscrit et connecté pour voir cette image]
Vue de la poupe
[Vous devez être inscrit et connecté pour voir cette image]
Les premières voiles. Elles ont été découpées dans des vieux draps en coton. Suivi des coutures et pose des œillets.
[Vous devez être inscrit et connecté pour voir cette image]
Détails du mâts de misaine. Détail sur le mâts, la sur-épaisseur a été fabriquée à l'aide de cures dent collés, poncés et mise en forme.
[Vous devez être inscrit et connecté pour voir cette image]
Il commence à y avoir du monde sur le pont.
[Vous devez être inscrit et connecté pour voir cette image]
On se croirait à bord !!!
[Vous devez être inscrit et connecté pour voir cette image]
Première sortie... Les ridoirs ont été achetés. Au départ je voulais les faire mais trop compliqué !!!!
[Vous devez être inscrit et connecté pour voir cette image]
Voilà la Mariette toutes voiles dehors.
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]

La Mariette n'est sortie qu'une seule fois sur l'eau. Pour chaque sortie, il y a environ 45 mn de préparation. Les mâts se démontent à 15 cms au dessus du pont grâce à un tube qui coulisse.
Voilà si vous avez des questions j'y répondrai volontiers.
Revenir en haut Aller en bas
parellum

Inspecteur Général de la Marine

Inspecteur Général de la Marine

avatar


MessageSujet: Re: Goélette Mariette   Ven 15 Sep 2017 - 16:24

a009d

Que dire? Splendide!
Reste à nous la montrer sur l'eau!! a009b
Revenir en haut Aller en bas
manta741

Quartier-Maître 2ème classe - Crabe

Quartier-Maître 2ème classe - Crabe

avatar


MessageSujet: Re: Goélette Mariette   Dim 8 Oct 2017 - 16:28

Superbe construction.!!
Magnifique!
Et quel travail sur la voilure, d'ailleurs ça mériterait peut être un post dédié
Revenir en haut Aller en bas
ovl

Second Maître

Second Maître

avatar


MessageSujet: Re: Goélette Mariette   Dim 8 Oct 2017 - 17:37

Tout simplement Incroyable, c'est formidable a009a
Revenir en haut Aller en bas

Goélette Mariette
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Goélette Mariette
» Une omélette baveuse chez please !
» Le Hussard goélette brigantine française au 1/50ème de chez AL.
» [Schwartz, Irène & Stehr, Frédéric] Mariette, Soupir et Crotte de bique
» 1945 : Dulac, UNRRA et US Army....

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Modélisme Naval Le RADOUB du PONANT :: Les ATELIERS du PORT - Construction Navale :: Radio Commandée :: Civile & de Plaisance-
Sauter vers:
