    Titanic 3D métal kit au 1/2000 ème

    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Dim 6 Aoû 2017 - 14:44

    a012
    Un petit délire pour inaugurer ce forum et s'occuper les doigts entre deux réparations de sujets.
    J'ai sélectionné un bateau chez ce concepteur de kits, mais il existe une multitude d'autres thèmes
    que je vous laisse découvrir ici :   [Vous devez être inscrit et connecté pour voir ce lien]

    Je vais donc partager avec vous l'assemblage de ce :

    Titanic 3D Métal kit de chez Nanyuan HK au 1/2000 ème en aluminium découpé gravé laser

    L'échelle exacte est de 1/2070 ème, ce qui donnera un "monstre" de 13 centimètres de longueur !

    Pour le prix d'un fascicule de kit, j'ai acquis cette petite pochette.

    Le niveau de difficulté est donné à 3 sur 5, je ne sais pas si je vais arriver à m'en sortir, mais je vais faire de mon mieux  a119

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    A l'intérieur de la pochette, la notice de montage au format A4 ...

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    ... et 2 plaques d'aluminium poli, de 0,12 millimètre d'épaisseur, découpées gravées laser.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Pas facile de prendre une photo potable avec la réverbération de l'aluminium poli miroir !

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Et avant le début du montage une dernière photo pour un meilleur rendu du "gigantisme" des pièces à assembler !

    [Vous devez être inscrit et connecté pour voir ce lien]

    A bientôt pour la suite a013


    Dernière édition par Stearghall le Mar 15 Aoû 2017 - 7:55, édité 12 fois
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Glénans le Dim 6 Aoû 2017 - 16:32

    Bonjour Philippe,

    Tu es complètement "frappadingue" encore un coup avec ce "mini-bidule" !!!

    Mais je te sens capable de le faire !

    Attention avec la peinture !!!!

    Je vais donc suivre, avec ma meilleure loupe, ce sujet.

    A plus.

    Bonne après-midi.
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Dim 6 Aoû 2017 - 19:20

    a012

    Merci Bertrand a119

    Une petite présentation de l'outillage et du matériel que j'utilise pour dégrapper et mettre en forme
    les pièces, qu'elles soient en photo découpe ou découpées gravées laser.

    Une plaque de plexiglass rigide de 6 mm d'épaisseur.
    Le dégrappage est réalisé en positionnant la feuille photo-découpée bien à plat sur cette plaque afin de ne pas déformer les pièces.
    Je ne réalise jamais le dégrappage en tenant la feuille photo-découpée en main.

    [Vous devez être inscrit et connecté pour voir ce lien]

    L'outillage incontournable pour dégrapper et donc sectionner les pièces : un manche de bistouri Renfert 1030,
    muni de lame neuve Karl Martin N°15. Il s'agit d'une lame demi-ronde.
    Attention les doigts, ce n'est pas du cutter, mais bel et bien du bistouri, c'est redoutablement efficace !

    [Vous devez être inscrit et connecté pour voir ce lien]

    Les instruments de prédilection que j'utilise pour 75% des pliages :
    Spatules Peter Thomas, (de haut en bas) PKT3, PKT6, PKT4 modifiée, PKT4.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Et les pinces courantes becs fins, longs, courbés, plats, etc etc.,
    que je n'utilise que très exceptionnellement dans les cas de pliages de grandes longueurs.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Voilà, pour le préambule à la construction.

    A bientôt pour la première étape d'assemblage a013


    Dernière édition par Stearghall le Mar 15 Aoû 2017 - 7:59, édité 1 fois
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Dim 6 Aoû 2017 - 20:05

    a012

    Petite précaution à prendre : Faire très attention à ce que sera le côté apparent ou extrados,
    avant de réaliser la mise en forme des pièces.
    Comme on peut le remarquer sur les deux clichés ci-dessous, les pièces ont un intrados lisse et un extrados gravé au laser.

    Intrados lisse.
    [Vous devez être inscrit et connecté pour voir ce lien]

    Extrados gravé laser; c'est cette face qui sera apparente.
    [Vous devez être inscrit et connecté pour voir ce lien]

    Dégrappage de la pièce N°1, feuille de PDL bien à plat sur la plaque de plexiglass, je sectionne les liaisons au bistouri.
    Si la coupe devient insuffisante et m'oblige à trop forcer sur le bistouri, je remplace la lame sans attendre.
    En règle générale, pour ce type de feuille aluminium découpée laser, la lame a une durée de vie de 200 coupes.
    Dans le cas présent j'ai utilisé deux lames pour la totalité des dégrappages de cette construction.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Comme on peut le remarquer sur le cliché ci-dessous, le dégrappage au bistouri est sans concession,
    les champs sont ultra-propres, aucune bavure, aucune déformation au niveau des bords de coupe.
    Le fait de dégrapper sur plaque de plexiglass permet également d'obtenir des pièces parfaitement rectilignes, sans aucune déformation.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Pliage de la pièce N°1 à l'aide des instruments PKT4 et PKT6, positionnés en partie et contre-partie des éléments à plier.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Nous obtenons ainsi, sans aucune difficulté, des pliures franches, propres et parfaitement à angle droit,
    en tenant compte que dans le cas présent le gravage laser des feuilles d'aluminium, favorise grandement les étapes de pliage.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Cette petite revue de détail de la méthode étant je pense suffisamment claire,
    je vais accélérer un peu le rythme et la présentation, et vous dis à bientôt pour la suite.

    a013


    Dernière édition par Stearghall le Mar 15 Aoû 2017 - 8:05, édité 2 fois
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Glénans le Dim 6 Aoû 2017 - 22:49

    Bonsoir Philippe,

    Tu utilises une plaque de plexiglas, mais si nous n'en avons pas, je suppose qu'il faut une plaque bien rigide pour éviter que le métal plie sous la pression du scalpel.

    Pense-tu qu'une planchette de bois ferait l'affaire ?

    Amuse-toi bien avec ton "mini-navire".

    Bonne nuit.
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Dim 6 Aoû 2017 - 23:22

    a012

    Planchette de bois ... bof bof !
    Ou alors il doit vraiment être très dur.
    J'avais testé et le bois s'écrasant légèrement sous la contrainte de la coupe, ça déformait un peu les pièces.

    Une petite suite avec la mise en forme et l'assemblage de la rambarde.
    Je ne détaille plus les opérations, tout est expliqué sur les trois premiers messages.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Prochaine étape :
    la mise en forme et l'assemblage des cheminées.

    a013
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Glénans le Dim 6 Aoû 2017 - 23:27

    C'est vraiment pas gros quand je vois la pièce de 1 centime !!!

    Bonne continuation.

    Bonne nuit.
    lecric
    Premier Maître
    Premier Maître

    lecric

    Salut Philippe a009b
    J'espère que tu n'as pas la maladie de Parkinson a119
    ça m'a l'air petit petit très bien
    tu as acheté tes plans où
    Bonne semaine je vais suivre
    Amitiés Bernard a20c a20c a170
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Lun 7 Aoû 2017 - 18:34

    a012

    Moi je trouve ça ENOOOOORRRRME comme pièces a119

    Bernard, ce n'est pas un plan, regarde en tête de sujet, tout y est bien expliqué.

    Une petite suite avec la mise en forme des "gigantesques" cheminées, préformes N°3 et 4.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Selon l'assemblage préconisé dans la notice, l'axe d'insertion et la forme de la languette de fermeture
    empêchent d'obtenir un cylindre de cheminée correct.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    J'ai donc modifié les 4 pièces N°4, tout simplement en éliminant la languette et sa contre-partie.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Avec cette modification, le résultat obtenu est beaucoup plus satisfaisant.

    [Vous devez être inscrit et connecté pour voir ce lien]

                                    Avant modification ....................................................................... Après modification.

    [Vous devez être inscrit et connecté pour voir ce lien]

    La forme cylindrique se donne en enroulant la préforme autour d'un instrument au bon diamètre, ici un simple forêt de 4,5 mm.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

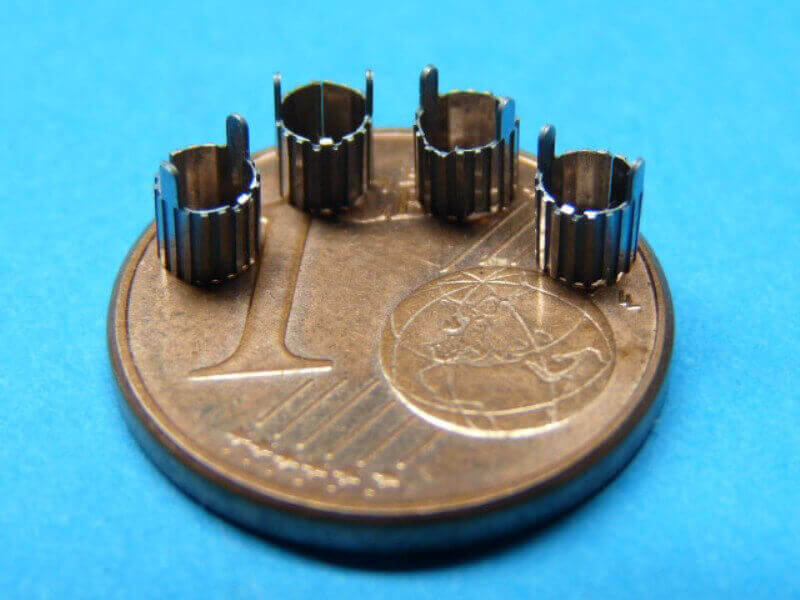

    Les bases des 4 cheminées sont formées, dégrappage des 4 préformes pour la suite.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mise en forme des 4 sorties de cheminées, en les enroulant cette fois sur un forêt de 2,6 mm.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Assemblage final des 4 cheminées en faisant attention au sens de montage des pièces entre elles
    car les cheminées sont inclinées vers la poupe du bâtiment.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Les 4 cheminées terminées.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Dégrappage des préformes pour les aménagements du pont supérieur.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mise en forme des pièces

    [Vous devez être inscrit et connecté pour voir ce lien]

    Maintenant il faut assembler toutes ces énormes pièces ensemble !

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Résultat final pour ce premier ensemble.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mais non c'est pas petit ............ c'est juste que j'ai des gros doigts  a119

    [Vous devez être inscrit et connecté pour voir ce lien]

    Je n'ai pas utilisé les quelques pièces supplémentaires destinées à remplacer celles cassées ou perdues.

    [Vous devez être inscrit et connecté pour voir ce lien]

    C'est tout pour cette fois ... à bientôt pour la suite.

    a013
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Glénans le Lun 7 Aoû 2017 - 23:12

    Bonsoir Philippe,

    C'est vraiment très très petit ou plutôt tu as de très très gros doigts !!!

    En tout cas, ce montage est fort bien illustré et expliqué.

    bonne suite et surtout bonne nuit.
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par parellum le Mar 8 Aoû 2017 - 12:30

    a009d

    Il parait que la folie confine au génie... et réciproquement!! Je laisse au lecteur le soin de choisir qe quel côté penche notre Philippe! a021a

    Tout simplement fabuleux d'obtenir un tel résultats avec ces micro pièces, très fragiles de surcroit! a026a
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Mar 8 Aoû 2017 - 19:22

    a012

    Il est taquin notre Patrick, mais il est vrai que ça relève plus du défi face à mes gros doigts boudinés
    que de la beauté à proprement parler de cet "amuse bouche", encore que, nous verrons bien ce que donne le résultat final.
    En attendant c'est bien rigolo ce petit montage.
    J'ai vu que ce concepteur réalise également tout un tas d'autres mini maquettes au même tarif,
    comme notamment des chars, des avions ...

    Bon assez jacassé, je vous propose une petite suite avec l'assemblage complet du deuxième "îlot".

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Le deuxième îlot terminé.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Quelques vues des deux premiers îlots assemblés.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mince, il va falloir que je change de pièce de monnaie, celle-ci devient trop petite  a119

    [Vous devez être inscrit et connecté pour voir ce lien]

    Et on termine cette séance avec cette "entre deux ponts"

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La suite bientôt pour l'assemblage du troisième îlot avec la dernière cheminée.
    On va bientôt attaquer le pont principal a033

    a013
    lecric
    Premier Maître
    Premier Maître

    lecric

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par lecric le Mer 9 Aoû 2017 - 12:29

    Philippe  a024  je n'ai qu'un mot Bravo.
    j'ai été voir aussi leur montage pas mal la grande roue me plairait bien.
    Bon courage pour tes yeux.
    Amitiés Bernard a20c a20c a170
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Mer 9 Aoû 2017 - 13:12

    a012 Bernard,

    Effectivement très sympa la grande roue a020

    Il ont même une tour Eiffel ... pour ta fille, Adeline, ça la changerait du "monstre" qu'elle est en train d'assembler a119
    Elle me semble très chouette aussi cette tour Eiffel.

    J'ai placé le lien vers le concepteur en tête de sujet,
    il y a des choses assez sympathiques, plusieurs modèles sur un grand nombre de thèmes !

    J'ai repéré une loco vapeur Hogwarts d'un niveau de difficulté supérieur ... peut-être pour un prochain délire a119
    ad'hoc
    Maistrancier
    Maistrancier

    ad'hoc

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par ad'hoc le Mer 9 Aoû 2017 - 19:24

    Bien le bonjour Philippe et tous,

    Impressionnant de grandeur!!! Tu n'as pas trouvé plus petit? Titanic 3D métal kit au 1/2000 ème 2054070234

    Mouais!!! On ne m'ôtera pas de la tête que c'est bidon, photomontage et compagnie...
    D'ailleurs j'ai reconnu la pièce de monnaie; c'est la même qu'utilise Tonton Eno (30cm de diamètre, la pièce bien entendu). a044

    Cela dit, j'ai un stock de pansements; si besoin n'hésite pas!

    Bref, j'aime bien les trucs dingues et ceux qui les font!
    Prochain défi: le même mais au 1/4000° et au fond de l'eau avec les algues et les petites bêtes marines. Titanic 3D métal kit au 1/2000 ème 896466689

    Amitiés  Titanic 3D métal kit au 1/2000 ème 2483729392

    Jean-Noël
    ovl
    Second Maître
    Second Maître

    ovl

    a024 a024 a023 a023
    même avec mes lunettes j'ai du mal à voir ces pièces a002

    Bravo Philippe c'est de l'art a026a a20f
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Jeu 10 Aoû 2017 - 14:52

    a012

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit: ...
    D'ailleurs j'ai reconnu la pièce de monnaie; c'est la même qu'utilise Tonton Eno (30cm de diamètre, la pièce bien entendu).

    Damned ... je suis démasqué, je suis sur que c'est tonton Eno qui a "craché" le morceau a004b Rhââââ le félon 0025a  ... a003

    Olav, ton prochain challenge ... le même en radio commandé 0013j  ... a119

    Bon aller, un peu de sérieux sinon le staff va me tomber dessus Titanic 3D métal kit au 1/2000 ème 4162417914

    Une petite suite ...

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Quelques vues d'ensemble des éléments assemblés jusque là.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Et on termine cette série avec l'assemblage de tous ces éléments sur le pont supérieur.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    L'étape la plus délicate : refermer correctement les griffes de fixation sans rien déformer !

    [Vous devez être inscrit et connecté pour voir ce lien]

    Quelques vues de détails

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La macro a mis en exergue deux défauts à corriger, ici cette "languette" de métal qui s'est un peu ouverte ...
    [Vous devez être inscrit et connecté pour voir ce lien]

    ... et là, cet élément qui est un peu de travers  a004b

    [Vous devez être inscrit et connecté pour voir ce lien]

    A bientôt pour la suite a013


    Dernière édition par Stearghall le Jeu 11 Jan 2018 - 15:49, édité 1 fois
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Glénans le Jeu 10 Aoû 2017 - 15:07

    Bonjour Philippe,

    Mortelles ! les images en macro. Elles ne laissent rien passer.

    A propos la coloration entre l'image 1 et les images 2 et 3, en noire, as-tu donné un coup de peinture ou bien est-ce un effet de lumière ?

    En tout cas, c'est vraiment superbe, mais il faut avoir des doigts de fée pour y arriver.

    Les languettes sont-elles difficiles à plier ?

    Bonne continuation. Je vais continuer mon "SotS", il a trop plu et le jardin est trop humide pour y travailler.

    Bonne après-midi.
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Jeu 10 Aoû 2017 - 17:40

    a012 Bertrand,

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:Bonjour Philippe,

    Mortelles ! les images en macro. Elles ne laissent rien passer.

    Ca tu l'as dit a173 , mais je les utilise très souvent pour améliorer les ajustages, c'est très efficace !

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:A propos la coloration entre l'image 1 et les images 2 et 3, en noire, as-tu donné un coup de peinture ou bien est-ce un effet de lumière ?

    C'est effectivement dû aux effets de lumière, notamment à la réverbération de l'effet chrome des pièces,
    et il faut l'avouer à mon incompétence dans l'art de la photographie !

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:En tout cas, c'est vraiment superbe, mais il faut avoir des doigts de fée pour y arriver.

    Les languettes sont-elles difficiles à plier ?

    Les languettes se replient relativement bien, ce qui n'est pas facile c'est de ne rien déformer lorsqu'on le fait !

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit: ... Je vais continuer mon "SotS" ...

    Excellente idée Bertrand a020 j'ai hâte de le voir gréé.a126
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Glénans le Jeu 10 Aoû 2017 - 17:49

    Re-Bonjour Philippe,

    Merci pour les infos intéressantes.

    Tu as dit :

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:... "j'ai hâte de le voir gréé ...


    Et tu n'es pas le seul. Moi aussi ! Mais j'en suis encore loin !

    J'ai encore beaucoup de décorations à peindre en doré et à installer, plus toutes les couleuvrines sur les ponts supérieurs, les mantelets (Je n'en ai fait à peine la moitié), plus d'autres babioles avant de m'attaquer aux choses sérieuses.

    Enfin, il faut aussi que j'apprenne à utiliser le micro-tour avec des bouts de bois avant de me lancer avec ceux prévus pour les agrès.

    Mais "patience et longueur de temps", j'y arriverai bien un jour !!!

    A plus, je m'y replonge.

    Bonne fin d'après-midi.
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Ven 11 Aoû 2017 - 20:03

    a012

    Une "petite" suite ...

    Rectification des deux défauts de l'étape précédente

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Début d'assemblage des ponts inférieurs

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Petit problème avec cette pièce, je souhaite replier la languette vers l'intérieur,
    mais elle est un peu longue et déforme la paroi.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Diminution de la longueur de la languette, remise en place et serrage.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Ensemble terminé.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mise en place sous le pont supérieur.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mise en forme et assemblage des grues, avec 8 ensembles ...

    [Vous devez être inscrit et connecté pour voir ce lien]

    ... de 2 pièces chacun.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Commencer par recourber légèrement la languette de serrage.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Former la partie supérieure de la grue.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Insérer la languette dans son orifice et maintenir en buté avec une pince à bec fin.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Serrer la languette.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Personnellement je place une goutte de cyanoacrylate pour bloquer la languette.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mise en forme de la base de la grue autour d'un foret au bon diamètre.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Les deux éléments composant une grue sont formés.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Assemblage et début de serrage en repliant les deux griffes en même temps.

    [Vous devez être inscrit et connecté pour voir ce lien]

    A ce stade les griffes ne sont pas totalement repliées.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Serrage définitif des griffes.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Un ensemble grue terminé.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Les pièces des 7 autres grues en cours d'assemblages.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Les 8 ensembles grues terminés, et le tout tient sur une pièce de 1 cent !
    En dessous une préforme supplémentaire que je n'ai pas eu besoin d'utiliser.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Assemblage du pont inférieur de poupe.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Je procéder en premier lieu au pliage de la paroi sur elle même ...

    [Vous devez être inscrit et connecté pour voir ce lien]

    ... avant de replier tout l'ensemble sous le pont.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Même méthode pour la paroi supérieure qui est elle aussi mise en forme avant d'être assemblée sur le pont.

    [Vous devez être inscrit et connecté pour voir ce lien]

    L'ensemble terminé.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mise en place des deux grues de poupe.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Assemblage de l'ensemble sur le montage en cours et quelques vues de l'état d'avancement.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    A demain pour la suite.

    a013
    lecric
    Premier Maître
    Premier Maître

    lecric

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par lecric le Sam 12 Aoû 2017 - 9:40

    Et bein mon collon quel travail et bien fait.
    j'ai été voir sur le site cdiscount il y a plein de modèles à bas prix.
    Bravo Philippe Amitiés Bernard a20c a20c a170
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Sam 12 Aoû 2017 - 14:56

    a012

    Merci Bernard.

    Toujours tenté par la grande roue ?

    Une "petite" suite ...

    Dégrappage des pièces du pont de proue.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Dégrappage des pièces du pont de poupe.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Là, je n'ai pas suivi la notice et j'ai préféré mettre en forme les deux demi-coques sur les ponts de proue et poupe,
    avant que tout ne soit assemblé. La suite m'a donné raison car ces deux pièces ne sont pas très facile à manipuler
    en faisant attention de ne rien déformer.
    Donc mise en forme des deux préformes qui forment la coque.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Bien évidemment il faut prendre soin à ce que les préformes de la coque et les ponts s'adaptent ensemble le mieux possible.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Les pièces de coque étant formées, je reprends le cours de la notice pour continuer l'assemblage du pont de proue.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Assemblage des éléments de l'ensemble avec également deux grues.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mise en place de l'ensemble sur le montage en cours.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Je poursuis dans le respect de la notice par le pont de poupe.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mise en forme des éléments.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Assemblage de l'ensemble.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Assemblage des 4 grues de poupe sur le pont.

    [Vous devez être inscrit et connecté pour voir ce lien]

    Mise en place de l'ensemble sur le montage en cours.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Assemblage des deux demi-coques ... et quelques vues du montage en cours.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Ouhaaaa a023 j'ai des grosses "paluches" quand même !!!  a119

    [Vous devez être inscrit et connecté pour voir ce lien]

    A bientôt pour la suite.

    a013


    Dernière édition par Stearghall le Sam 12 Aoû 2017 - 15:17, édité 1 fois
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par parellum le Sam 12 Aoû 2017 - 15:13

    a009d

    Aaaargh! Bientôt la mise à l'eau!
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Titanic 3D métal kit au 1/2000 ème EmptyID du message --> Re: Titanic 3D métal kit au 1/2000 ème

    Message par Stearghall le Sam 12 Aoû 2017 - 15:18

    a012

    Je prends le pari ... je suis certain qu'il flotte 0013j

    a119
