    Canon de fer - Calibre 6 - Période 1733 à 1766

    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    a012

    Sujet de CFAO en vue de la transformation des modèles imprimés en cire plastifiée par une coulée métallurgique en fonte de fer.

    Canon de fer de calibre 6 selon Jean Maritz - Période 1733 à 1766

    L’étude complète de ce canon de fer de calibre 6 vous est présentée [Vous devez être inscrit et connecté pour voir ce lien]

    Une rapide synthèse de cette étude vous est proposée ci-dessous avant de passer à l'étape d'impression en cire plastifiée calcinable,
    puis viendront ensuite les étapes de transformation et de coulée métallurgique.

    Synthèse :

    L'âme
    L'âme, d’un diamètre légèrement supérieur au boulet, elle représente 8,5 neuvième de la pièce.
    L’entrée de la lumière dans sa chambre à poudre se fait au centre de son arrondi.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Le bouton de culasse
    Le bouton de culasse et son listel.

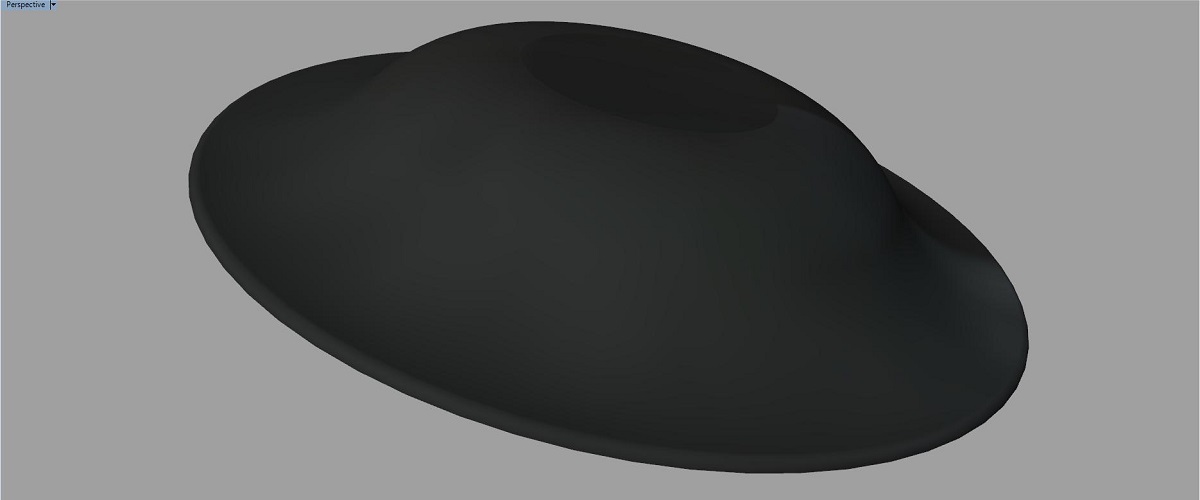

    Il est de forme ellipsoïdale avec un diamètre supérieur au calibre de la pièce.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Le cul-de-lampe
    Le cul-de-lampe donc l’adoucissement n’empiète pas sur la plate-bande de culasse,
    ne fait pas partie du décompte lors de la prise de longueur d’une pièce.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La plate-bande de culasse
    La plate-bande de culasse avec son listel et sa gorge.
    C’est à son vif inférieur que se mesure la longueur d’une pièce.
    Elle débute le premier des neufs neuvièmes.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La lumière
    La lumière est inclinée à 15° à partir du centre de l’arrondissement de la chambre à poudre.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Le champ de lumière
    Le champ de lumière, creusé dans la première partie du premier renfort.
    Il s’étend du vif supérieur de la gorge de la plate-bande de culasse jusqu’au vif inférieur
    du listel de l’astragale de lumière.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    L'astragale de lumière
    L’astragale de lumière, composé de deux listels de part et d’autre d’une astragale.
    donc le listel inférieur marque la fin du champ de lumière.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Le premier renfort
    Le premier renfort, très légèrement conique, est aussi la partie la plus épaisse du canon,
    conçue ainsi pour résister à la pression inhérente à l’explosion de la poudre.
    C’est dans sa première partie que se situe la chambre à poudre.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La ceinture du premier renfort
    La ceinture du premier renfort, qui marque la délimitation entre le premier et le deuxième renfort,
    composée de deux listels de part et d’autre d’une plate-bande.

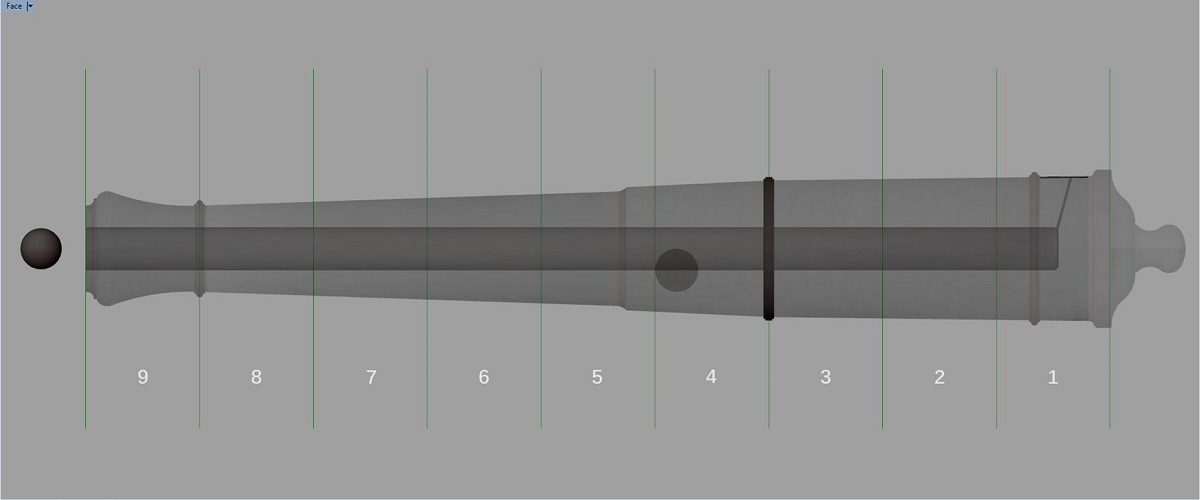

    Le centre de la ceinture délimite les 3ème et 4ème neuvièmes.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Les tourillons
    Les tourillons, d’un diamètre et d’une longueur égal au calibre de la pièce, ils sont positionnés
    contre le début du 5ème neuvième. Leur sommet correspond au centre longitudinal de l’âme.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Le deuxième renfort
    Le deuxième renfort, de forme conique, il reçoit les tourillons
    et peut être considéré comme le centre de gravité de la pièce.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La gorge de volée
    La gorge de volée, positionnée dans le premier tiers du cinquième neuvième,
    elle marque la délimitation entre le deuxième renfort et la volée.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La volée
    La volée, de forme conique, elle représente plus du tiers de la longueur totale de la pièce.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    L’astragale du collet
    L’astragale du collet, dont le centre est positionnée entre le 8ème et le 9ème neuvième,
    délimite la volée et la tulipe. Elle est composée de deux listels de part et d’autre d’une astragale.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La tulipe
    La tulipe qui grâce à son bourrelet, constitue le dernier gros renfort de la pièce.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La bouche
    La bouche, avec sa ceinture de couronnement et sa gorge.

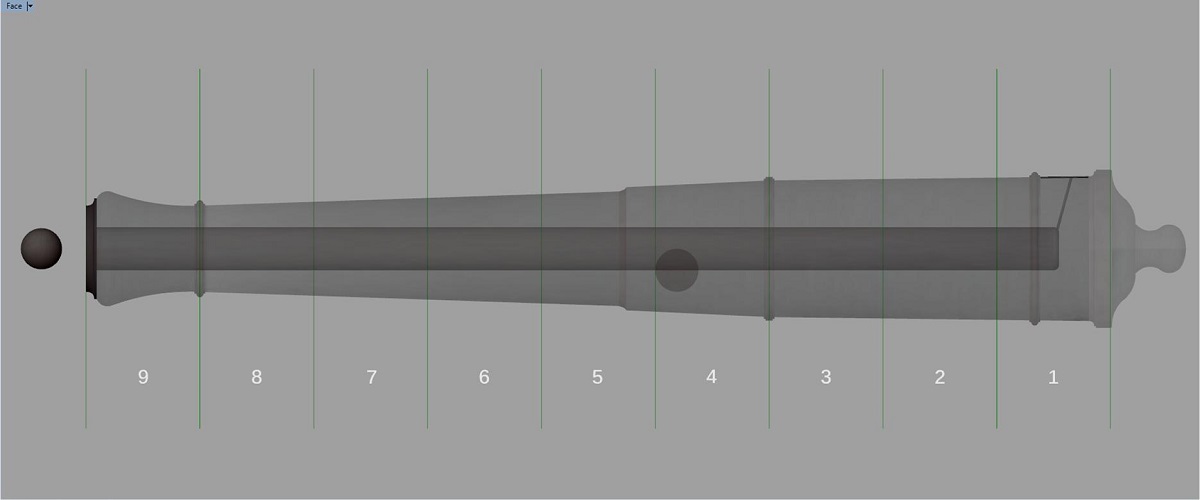

    C’est à son vif supérieur que se mesure la longueur d’une pièce,
    depuis le vif inférieur de la plate-bande de culasse.

    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    Pour clore cette synthèse du sujet d'étude, quelques vues en captures d'écrans ...

    Vue d'ensemble profil gauche.
    [Vous devez être inscrit et connecté pour voir ce lien]

    Les différentes moulures de renfort.
    [Vous devez être inscrit et connecté pour voir ce lien]

    Les tourillons.
    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La lumière, son champ et son positionnement.
    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    La culasse, son bouton, son cul-de-lampe ...
    [Vous devez être inscrit et connecté pour voir ce lien]

    [Vous devez être inscrit et connecté pour voir ce lien]

    et le mot de la fin ...
    [Vous devez être inscrit et connecté pour voir ce lien]

    La suite prochainement avec l'impression 3D en cire plastifiée.
