    Construction d'un Tiger Moth en semi-maquette

    ribouldingue64
    Matelot 1ère classe
    Matelot 1ère classe

    ribouldingue64

    Construction d'un Tiger Moth en semi-maquette EmptyID du message --> Construction d'un Tiger Moth en semi-maquette

    Message par ribouldingue64 Jeu 25 Mai 2017 - 20:02

    Bien que le Tiger Moth soit un avion construit par De Havilland dans les années 1930 utilisé par la RAF comme avion école, le Tiger Moth est plus connu sous sa version civile qui  fut utilisé après guerre comme avion de voltige par les as de la guerre qui se retrouvaient désœuvrés. On se souvient de ces vidéos où les casses cou étaient montés sur l'aile supérieur pendant les évolutions acrobatiques.
    J'ai décidé de construire cet avion mythique à partir d'une boite de construction distribuée par HobbyKing et fabriqué pour leur compte par une usine chinoise inconnue.
    Cette construction a débuté le 26 juillet de l'an dernier pour se terminer le 13 aout jour ou il a effectué ses premiers vols.
    Voilà son histoire :

    Le Tiger Moth en kit bois.

    A première vue cela a l'aire de bonne facture.
    Par contre ce kit ne s'adresse pas à un débutant, vous allez voir pourquoi.

    La boite ne paye pas de mine : blanche avec juste une étiquette en N&B

    Construction d'un Tiger Moth en semi-maquette Img_1626

    Le train est fourni tout plié et soudé. Bonne initiative car c'est toujours un problème de souder les CàP :

    Construction d'un Tiger Moth en semi-maquette Img_1624

    Le gros capot en fibre et les grosses roues en vrai caoutchouc :

    Construction d'un Tiger Moth en semi-maquette Img_1622

    Normalement tous les accessoires sont dans la boite :

    Construction d'un Tiger Moth en semi-maquette Img_1625

    Les pièces sont découpées laser :

    Construction d'un Tiger Moth en semi-maquette Img_1627

    Par contre, et c'est pour ça que je dit que c'est pas pour un débutant en construction, il n'y a pas de plan à proprement parlé.
    Ce sont des vues 3D ou "explosées" :

    Construction d'un Tiger Moth en semi-maquette Img_1623

    Construction d'un Tiger Moth en semi-maquette Img_1632

    Et la notice est du même tonneau : le fuselage :

    Construction d'un Tiger Moth en semi-maquette Img_1628

    Les empennages :

    Construction d'un Tiger Moth en semi-maquette Img_1630

    Et les ailes :

    Construction d'un Tiger Moth en semi-maquette Img_1629

    Pour ce qui est de l'électronique, normalement j'ai ce qu'il faut :

    Construction d'un Tiger Moth en semi-maquette Img_1631

    Donc, il n'est pas question de construire sur un joli plan à l'échelle 1 protégé par un film.  Vaut mieux savoir ce qu'on fait a004b

    Ayant un autre avion en construction, il faut bien s'occuper quand la résine sèche .................

    Construction d'un Tiger Moth en semi-maquette Img_1634

    Et puis, pendant que j'y suis .............

    Construction d'un Tiger Moth en semi-maquette Img_1636

    Construction d'un Tiger Moth en semi-maquette Img_1637

    Voila le fuselage terminé :

    Construction d'un Tiger Moth en semi-maquette Img_1640

    La suite, à l'attaque des ailes.

    Construction des ailes

    Construction d'un Tiger Moth en semi-maquette Img_1641

    Pour la petite histoire j'ai construit 2 ailes identiques :!:

    Vous avez le droit de vous moquer :!:
    Après plus de 50 ans de construction j'en suis encore à faire ce genre de bétise :!: :oops:
    Heureusement que j'ai approché la 2e aile pour vérifier la flèche et que je colle à la colle blanche.
    Je me suis dépêché de démonter avant le prise complète pour reconstruire dans l'autre sens.

    Ça commence à ressembler à un avion :

    Construction d'un Tiger Moth en semi-maquette Img_1643

    Construction d'un Tiger Moth en semi-maquette Img_1642

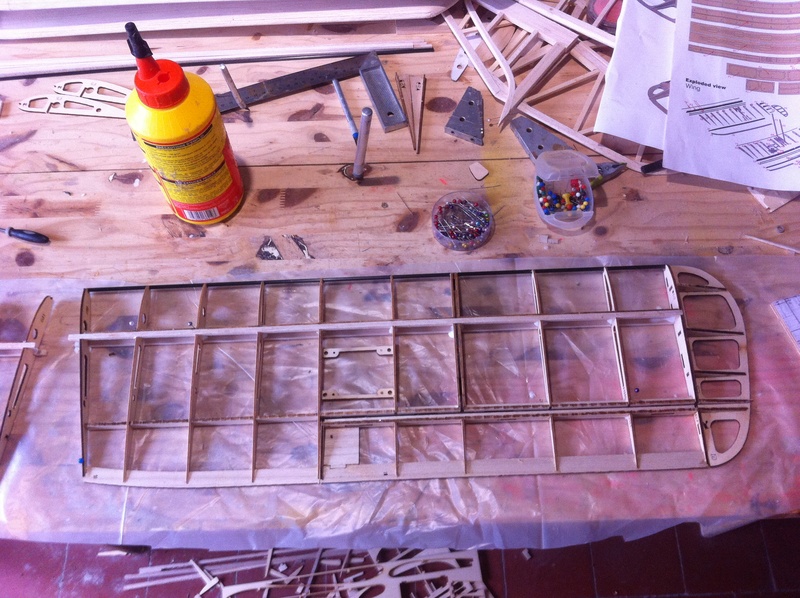

    Et de 4 ailes !

    Construction d'un Tiger Moth en semi-maquette Img_1644
    Celles ci sont un peu plus compliquées à cause des ailerons.
    Je vais d'ailleurs faire quelques modif.
    La façon dont ils articulent les ailerons ne me plait pas du tout.

    Ça avance !

    Construction d'un Tiger Moth en semi-maquette Img_1645

    Il reste toute la finition à faire :
    l'aménagement des poste de pilotage, les ouvertures dans le capot, la déco, la pose des charnières, l'installation moteur et l'installation radio.

    Construction d'un Tiger Moth en semi-maquette Img_1646

    Construction d'un Tiger Moth en semi-maquette Img_1647

    J'ai utilisé de l'Oracover "satin". ça donne un aspect tissu genre soie. Je ne le voyais pas si transparent. On voit les numéro des pièces à travers l'entoilage. J'aurais du écrire au crayon à papier au lieu d'un feutre. Dommage.

    voilà ce que ça donne une fois entoilé.

    Il reste toute la finition à faire :
    l'aménagement des poste de pilotage, les ouvertures dans le capot, la déco, la pose des charnières, l'installation moteur et l'installation radio.

    Construction d'un Tiger Moth en semi-maquette Img_1646

    Construction d'un Tiger Moth en semi-maquette Img_1647

    J'ai utilisé de l'Oracover "satin". ça donne un aspect tissu genre soie. Je ne le voyais pas si transparent. On voit les numéro des pièces à travers l'entoilage. J'aurais du écrire au crayon à papier au lieu d'un feutre. Dommage.

    Pour l'instant il pèse 1445 g auxquels il faudra ajouter 370 g de radio et moteur + 440 g de lipo.  soit presque 2 kg 300.

    Voilà, il est terminé et il fait effectivement 2250 - 2300 g.

    Construction d'un Tiger Moth en semi-maquette 123_1712" />

    Construction d'un Tiger Moth en semi-maquette Img_1648" />

    Construction d'un Tiger Moth en semi-maquette 123_1711" />

    Construction d'un Tiger Moth en semi-maquette 123_1710" />

    Il me reste juste les pare brise, une immatriculation et es pilotes.

    il a effectué sont 1er vol cet après midi.
    Rien à dire, quelques cran de trim à la profondeur et rien de plus. Il manque de piqueur au moteur mais je vais mettre un mixage moteur -> profondeur car le capot ne me permet pas de mettre du piqueur (pour l'instant ! )

    Pour la petite histoire, je le rentre tout monté dans le Kangoo car si non c'est 1/2 h de montage sur le terrain.

    Construction d'un Tiger Moth en semi-maquette Img_1649

    Malgré les cales, il a reculé violemment dans le dernier virage et j'ai cassé le volet de dérive en allant au terrain.
    Il faudra que je vous fasse une vidéo du chemin d’accès une fois pour que vous compreniez .
    Bref ! Vous me connaissez, je ne déplace pas pour rester au sol à cause d'une co....e .... broutille !
    Une épingle fera l'affaire.
    La vidéo du vol. Je vous ai coupé le son car mon vidéaste n'a pas cessé de causer avec des commentaires ...................... à couper..... le souffle  a119

    Voilà, 4 mn de patience et de bonheur pour moi (enfin, un peu plus, j'ai fais des coupures ! )
    Depuis il a rçu son pilote et les marche pieds.
