    Le HMS Victory 1765 de Sépa

    Glénans
    Capitaine de Frégate
    Capitaine de Frégate



    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Glénans le Lun 7 Nov 2016 - 12:22

    Re bonjour Jean-Philippe,

    Non, non, ce sont les "bidules" ronds avec la tige noire, juste après les guides des tourne-vires ? à moins que ce soient les tournes-vires ?

    A plus.

    Bonne journée.
    Sépakoul
    Maistrancier
    Maistrancier

    avatar

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Sépakoul le Lun 7 Nov 2016 - 13:32

    Tu parles alors des pompes, enfin des têtes de pompes,

    c'est tout ce que je vois de rond avec la tige noire.

    si c'est le cas regardes les réponses faites par Jean Claude et Polchen à mes messages à partir du 24/10 et tu sauras tout sur le sujet.

    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Glénans le Lun 7 Nov 2016 - 13:38

    OK ! Merci Jean_Philippe.

    J'irai relire le sujet ! C'est là où je me rends compte que je perds la mémoire. Il ne faut pas vieillir, mon bon monsieur !!!

    Bonne après-midi.
    Sépakoul
    Maistrancier
    Maistrancier

    avatar

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Sépakoul le Mer 9 Nov 2016 - 7:10

    Bonjour,

    Pour me changer un peu je suis repassé sur mes ancres.
    Pas grand chose à dire si ce n'est que j'ai utilisé le fil du kit pour le doublage du fourrage de l'organeau et que je  regrette déjà le contraste, du coup je l'ai atténué en teintant le fil écru... Il  y a mieux, mais cela restera en l'état

    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]

    les cerclages sont du coup réalisés avec du fil à soudé en  plomb  ( diam. 1mm aplati)
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par parellum le Mer 9 Nov 2016 - 18:18

    a009d

    Faute avouée.... a019 , mais ça le fait! 0008m
    Sépakoul
    Maistrancier
    Maistrancier

    avatar

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Sépakoul le Lun 14 Nov 2016 - 8:04

    Bonjour à tous,

    Passons aux cabestans, enfin à un demi cabestan pour l'instant.



    sur mon dernier message,

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:

    Bon courage pour ton cabestan.


    je n'y avait pas prêté attention mais j'aurais du me méfier;
    pourtant quand je regardais les écrits  des autres cela ne semblait pas si compliqué a005


    Enfin... je m'en sors, avec un peu d'imagination et beaucoup d'inspiration ( comme la construction en couche, rondelles empilées, comme on le voit souvent sur les différents tuto

    [Vous devez être inscrit et connecté pour voir cette image]

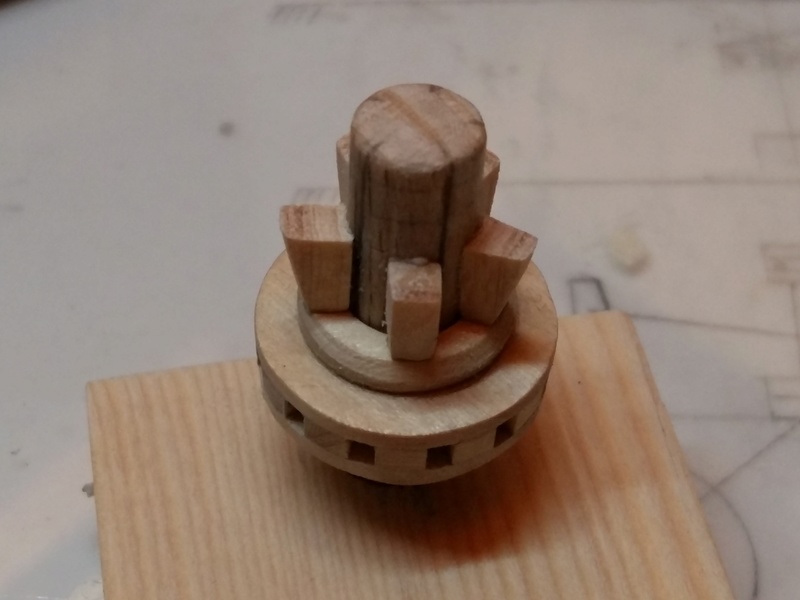

    Sur cette photo la macro ça pardonne pas... Mais ça permet de s'améliorer pour la suite
    [Vous devez être inscrit et connecté pour voir cette image]

    Petit test de mise en place pour le forum
    [Vous devez être inscrit et connecté pour voir cette image]

    Pour la manière d'y arriver, je pense que de nombreux exemples existent déjà sur le net et ouvrages, je vais donc m'étendre sur les solutions que j'ai trouvées pour pallier le manque d'outillage de précision.

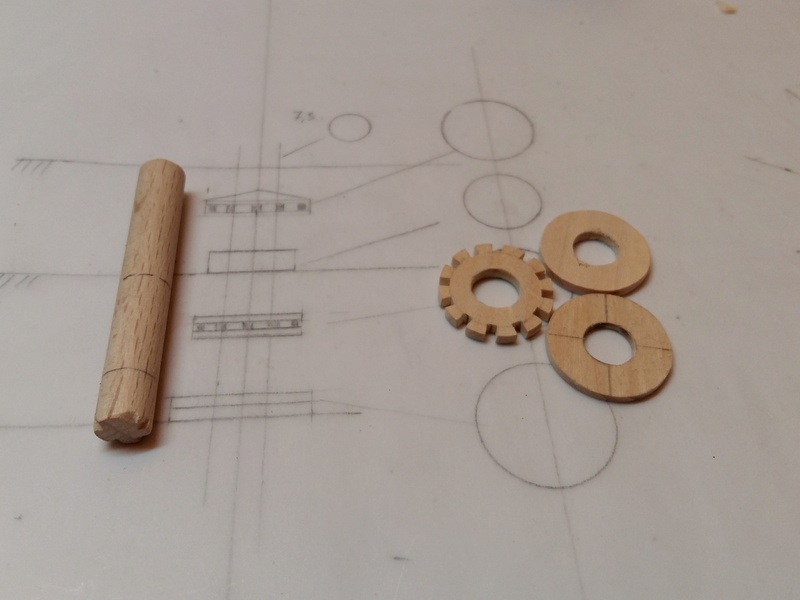

    déjà dans l'ordre, voici les matériaux utilisés:

    [Vous devez être inscrit et connecté pour voir cette image]

    une planchette de je ne sais pas quoi pour les rondelles ( dispo dans ma cave), les baguettes de bordé du kit contrecollée pour l'épaisseur si besoin, et un tourillon de 8 que je ramène à 7.5 environ

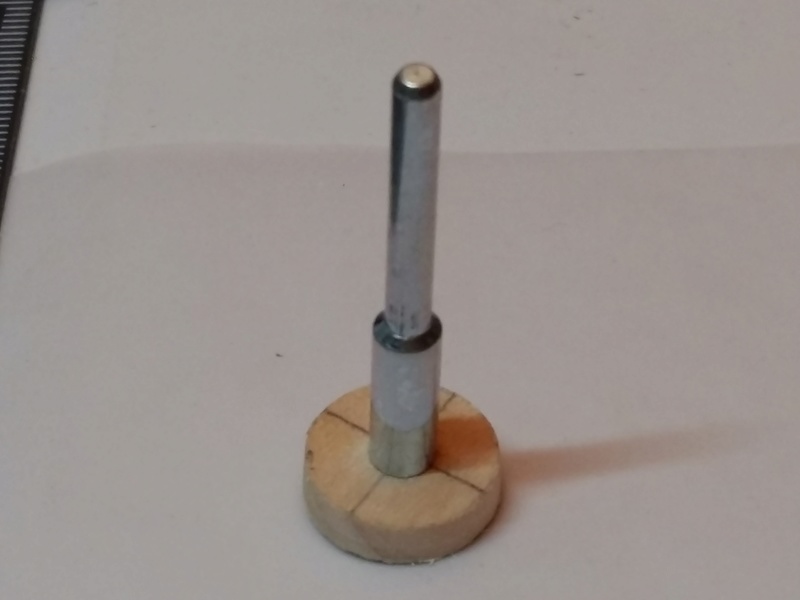

    je ne sais pas pour vous mais moi je n'arrive jamais à faire un trou sup à 4mm bien au centre d'un cercle alors j'ai fait l'inverse...

    [Vous devez être inscrit et connecté pour voir cette image]

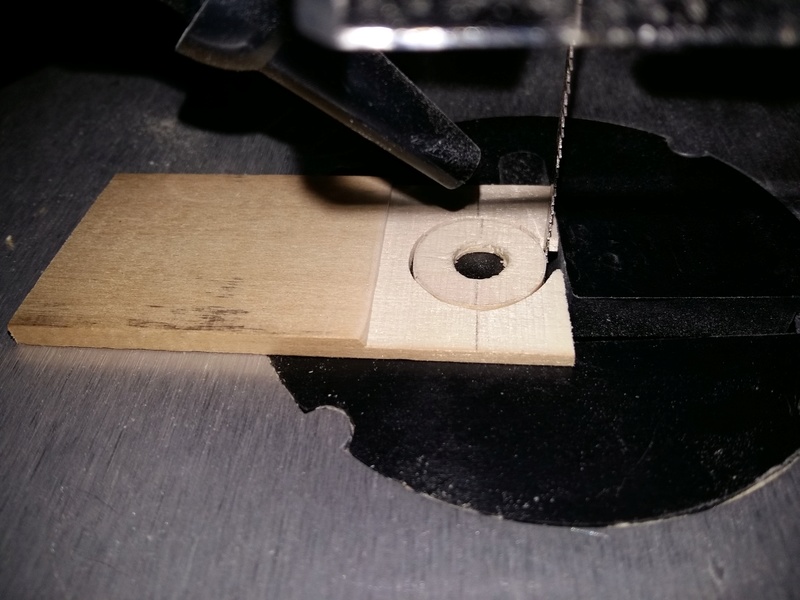

    ensuite découpe à la scie a champ tourner:
    [Vous devez être inscrit et connecté pour voir cette image]

    Ne disposant pas d'un plateau diviseur pour tracer des encoches régulières, voila comment je m'y suis pris pour les tracer et les tailler
    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]

    pour les pièces les plus petites, j'ai d'abord taillé l'extérieur et ensuite j'ai réalisé le trou avec une sorte de fraise sur la Dremel:

    Au préalable je colle la pièce avec des micro gouttes de cyano sur une planchette pour mieux le tenir, je les sépare à la fin avec une lame fine.

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

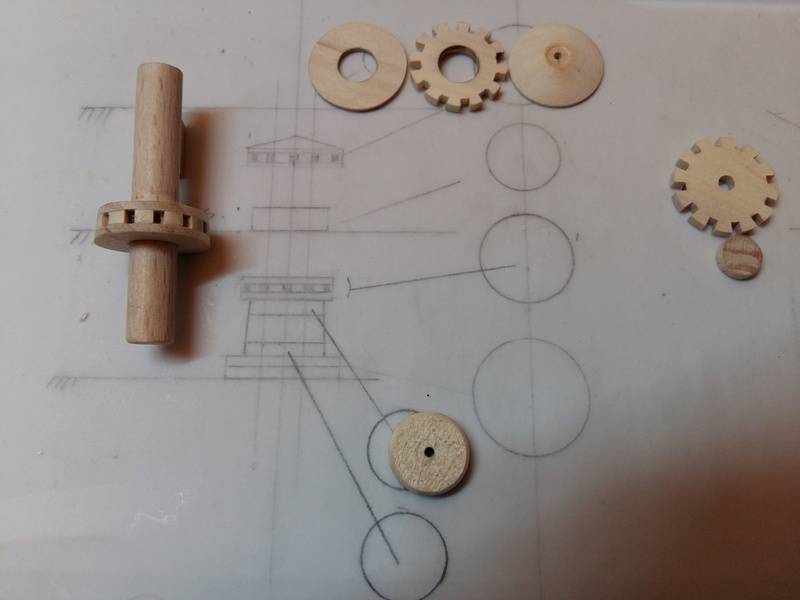

    Voili, voilà,  le reste n'est que de l'assemblage

    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]

    et 25% de fait à plus tard pour le reste
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Stearghall le Lun 14 Nov 2016 - 10:25

    a012

    Il manque encore pas mal de babioles sur ce double cabestan, mais sacré début bien prometteur a20f

    Comme toi j'ai également des problèmes de centrage de forage "bien au centre",
    j'ai pallié à ce problème avec de l'outillage adéquat, mais ton approche est sacrément ingénieuse,
    et apparemment redoutablement efficace même en vision macro.

    Belle pièce ce début de cabestan ... je trouve peut être les taquets de fusée un peu "massifs",
    mais je ne doute pas que tu as déjà contrôlé leurs cotes Le HMS Victory 1765 de Sépa - Page 4 2038521024 et cet effet s'atténue en vision de l'ensemble
    un peu plus éloignée ... ce doit être une impression dû à la macro !

    Beau chantier ... c'est un régal !
    Sépakoul
    Maistrancier
    Maistrancier

    avatar

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Sépakoul le Lun 14 Nov 2016 - 12:15

    Merci Philippe,

    Pour les taquets c'est vrai qu'il paraissent un peu fort sur certaines photos

    la côte est normalement bonne, du moins son projet, compte tenu de mes relevés et la  transposition d'échelle, mais du coup je pense que des  dixièmes 1 ou 2 sont passés à lasse et ça ne pardonne pas à cette échelle. mais le bout de mes doigts s'en sont satisfait.

    Et bien sûr tu ne l'as pas laissé passer a20f

    je pense qu'ils ne pâtiront pas d' un affinage supplémentaire et en toute mauvaise foi je dirais
    << bah c'était pas fini!>>  a001


    Dernière édition par Sépakoul le Lun 14 Nov 2016 - 17:37, édité 3 fois
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Stearghall le Lun 14 Nov 2016 - 14:26

    a012

    Je crois que tes doigts vont encore moins apprécier les entremises de taquets a022

    Nan nan, je ne bouge pas  a044  ... j'attend la suite  a034  ...  a119
    crabe
    Ingénieur Général des Arsenaux
    Ingénieur Général des Arsenaux

    crabe

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par crabe le Lun 14 Nov 2016 - 17:56

    a009
    Je trouve ton résultat plus que probant; et la suite du même tonneau, ça va être chouette!!!!!!! a021
    C'est des trucs petits avec beaucoup de pièces pas faciles à faire et une fois en place, Le HMS Victory 1765 de Sépa - Page 4 2054070234
             Ça ne se voit même pas. a018 0028a a020 Le HMS Victory 1765 de Sépa - Page 4 383670484
    fred26
    Elève Maistrancier
    Elève Maistrancier

    fred26

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par fred26 le Lun 14 Nov 2016 - 18:05

    a012

    SUPERBE travail !!!!!!!!!!!!!! a026a a026a a026a
    et je voie aussi que tu es bien équipé en matériel !!!!
    bonne continuation
    Sépakoul
    Maistrancier
    Maistrancier

    avatar

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Sépakoul le Lun 14 Nov 2016 - 18:16

    Merci à vous,

    Pour le matériel Jean Claude m'a expliqué que ses maquettes d'arsenal avaient été réalisées avec du poirier et comme outillage  une scie FET de chez Proxxon et une scie à chantourner.

    donc fort de cet enseignement ce sont les outils que j'ai acquis  cette année.

    La dremel je l'avais déjà.

    et effectivement je ne regrette pas du tout ces achats, ça m'a changé la vie.

    Bon d'accord Jean Claude je n'ai pas franchi le pas de l'arsenal, et du poirier. a001


    Dernière édition par Sépakoul le Mar 15 Nov 2016 - 13:58, édité 1 fois
    polchen57
    Major
    Major

    polchen57

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par polchen57 le Mar 15 Nov 2016 - 11:33

    a009 Jean-Philippe
    Très belle maitrise,avec un peu d'imagination et beaucoup d'inspiration a026a a026a a026a
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Stearghall le Mar 15 Nov 2016 - 21:06

    a012

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:... Bon d'accord Jean Claude je n'ai pas franchi le pas de l'arsenal, et du poirier. a001

    Ca, j'ai comme l'impression que ça ne va pas tarder a126
    crabe
    Ingénieur Général des Arsenaux
    Ingénieur Général des Arsenaux

    crabe

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par crabe le Mar 15 Nov 2016 - 21:14

    a009

    a033 a035
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par xavero63 le Jeu 17 Nov 2016 - 23:35

    a009d

    Belle maîtrise et beaucoup de bonnes d'excellentes idées de génie !! a20f

    ça promet !! a021a

    a014
    Amitiés
    Xavier
    capdoc
    Matelot 1ère classe
    Matelot 1ère classe

    avatar

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par capdoc le Ven 25 Nov 2016 - 14:13

    Bonjour.

    Je viens de lire ton post très bon travail
    Sépakoul
    Maistrancier
    Maistrancier

    avatar

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Sépakoul le Lun 5 Déc 2016 - 7:35

    Bonjour à tous,

    Quand je regarde à quelle vitesse vous avancez sur vos travaux j'ai un peu honte de vous présenter les miens qui sont plutôt du genre "petite vitesse et grande lenteur"

    mais enfin bon j'ai travaillé un peu sur mes cabestants ce week end alors en voila 25% de plus a001

    je me suis intéressé au grand cabestan, pour la méthode rien de nouveau...

    [Vous devez être inscrit et connecté pour voir cette image]

    réalisation des taquets

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]

    les entremises sont tirées d'un "anneau" pour faciliter la mise aux bonnes côtes

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    Malheureusement, lors de la mise en place des entremises, j'en ai perdue une...
    j'ai du la refaire et effectivement, à l'unité, c'est difficile comme l'avait  laissé suggérer Philippe...

    Du coup ma méthode de l'anneau déjà aux formes prend vraiment tout son sens

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    bon il manque encore les entremise du bas, et tout le reste...

    la suite pour un prochain week-end ou un week-end prochain faut voir...
    fred26
    Elève Maistrancier
    Elève Maistrancier

    fred26

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par fred26 le Lun 5 Déc 2016 - 8:21

    a012
    excellent travail a026a a026a et "qui va piano va sano"
    crabe
    Ingénieur Général des Arsenaux
    Ingénieur Général des Arsenaux

    crabe

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par crabe le Lun 5 Déc 2016 - 11:14

    a009
    Vraiment du beau travail!!!!!!!!! a020 a20c
    C'est vraiment le genre de pièce abracadabrante à faire.
    Bref belle prise de tête pour un superbe résultat. a024
    Au fait, tes photos sont top, je suis loin de cette qualité.
    polchen57
    Major
    Major

    polchen57

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par polchen57 le Lun 5 Déc 2016 - 11:28

    a009 Jean-Philippe
    Très bon travail et très méticuleux a021 a026a
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Stearghall le Mer 7 Déc 2016 - 20:36

    a012

    Punaise, ton cabestan est un sujet de construction à lui tout seul a023 ... je suis bluffé Le HMS Victory 1765 de Sépa - Page 4 2981242650

    Arriver à ce résultat et nous présenter des macros de cette qualité d'exécution,
    j'imagine que tu ne te pardonnes rien ... chapeau bas Le HMS Victory 1765 de Sépa - Page 4 279953685

    Merci pour ce sujet, qui ne nous cache rien de tes méthodes de réflexion et de réalisation,

    Chouette, vraiment très chouette tout ça a126
    Glénans
    Capitaine de Frégate
    Capitaine de Frégate

    Glénans

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Glénans le Mer 7 Déc 2016 - 22:49

    Bonsoir Jean-Philippe,

    Comme les copains, je reste "ba-ba" devant ces travaux d'une finesse extraordinaire avec ces détails qui me laissent pantois !

    Bravo !

    Bonne continuation.

    Bonne nuit.
    Sépakoul
    Maistrancier
    Maistrancier

    avatar

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Sépakoul le Jeu 8 Déc 2016 - 7:33

    Merci pour vos encouragements, même si la hauteur de ces derniers ne sont, à mon avis, pas totalement mérités.
    C'est vrai que je suis exigent, mais dans la limite de mes capacités donc...

    pour les photos, elles sont issues de mon téléphone pourtant, mais comme me l'avais déjà rappelé l'un d'entre vous, ce type de photo permet de déceler les points posant problèmes et fait bien apparaitre les bavures de colle; c'est finalement un bon outil de contrôle pour son travail.

    Après, il faut en accepter les conséquences quand on les pose sur un forum, mais sur sur coup là vous avez été tous super cool.

    a170


    Pour terminer, je trouve vraiment ces cabestans de type anglais superbes, c'est ce qui m'a conduit à tenter cette aventure ( un peu trop petite pour l'échelle au final) et dommage que l'on n'en verra plus rien une fois la coque fermée; sur ce point d'ailleurs je réfléchi quand même à une solution sympa pour y pallier.
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    Marco la frite

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Marco la frite le Jeu 8 Déc 2016 - 10:36

    Salut Jean-Philippe a009 a009a a009b a009c a009d a238
    ça fait plusieurs jours que je regarde tes photos et je ne m'en lasse pas
    Beau, beau beau boulot a021a a021a a021a
    Te presses pas
    ça me plait a021 a021 a021
    Merci
    Marco
    Sépakoul
    Maistrancier
    Maistrancier

    avatar

    Le HMS Victory 1765 de Sépa - Page 4 EmptyID du message --> Re: Le HMS Victory 1765 de Sépa

    Message par Sépakoul le Jeu 5 Jan 2017 - 18:17

    Plutôt que de faire le vilain sur les post de vos travaux a008e

    je devrai me remettre  un peu au boulot moi



    et devinez de quoi je vais vous parler a036

    et oui, encore eux: mes cabestans

    cette fois ci, je m'occupe de la partie supérieure du "main Capstan" comme ils disent...

    j'avais un doute sur la possibilité de fixer bien droit les entremises basses, car elles n'ont pas d'appui sur leurs bases, donc pas de référence; j'ai donc testé une autre approche

    les détails:

    1) toujours un gabarit de fortune pour avoir une chance de réaliser 6 taquets identiques

    [Vous devez être inscrit et connecté pour voir cette image]


    2) la méthode sera de fixer sur la fusée, les entremises tirées d' une "couronne"  sur laquelle viendront s’emboîter les taquets ( ouais c'est pas très clair tout ça)

    les photos:

    [Vous devez être inscrit et connecté pour voir cette image]

    Voilà  la couronne des entremises, et les 6 taquets qui y seront emboîtés ( désolé pour les termes non appropriés de menuiserie ce montage doit certainement avoir un petit nom)

    en tous cas ce ne sera pas un ajustement de type H7 g6  on est plutôt sur du H100-d100  ou l'inverse je ne sais plus  a003

    3) ensuite il ne reste qu'à mettre en place comme le montrent les photos suivantes

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    4) le résultat pour cette partie.

    [Vous devez être inscrit et connecté pour voir cette image]

    sur la gauche du cabestan ce sont les entremises supérieures prêtes à être taillées, mais ce sera pour plus tard.

    la dernière photos c'est pour montrer à Philippe les plans trouvés sur le net qui m'ont servi pour les côtes, ( plus petit que la maquette) ce qui pourra sans doute lui donner raison quand aux erreurs probables de prises de côtes, pas terrible la copie plan...

    [Vous devez être inscrit et connecté pour voir cette image]


    Si je dois tirer un enseignement de ce travail ( pas fini) c'est: JE VEUX UNE FRAISEUSE!!!

    Voili, Voilà...
