    HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE

    calpe
    Maistrancier
    Maistrancier

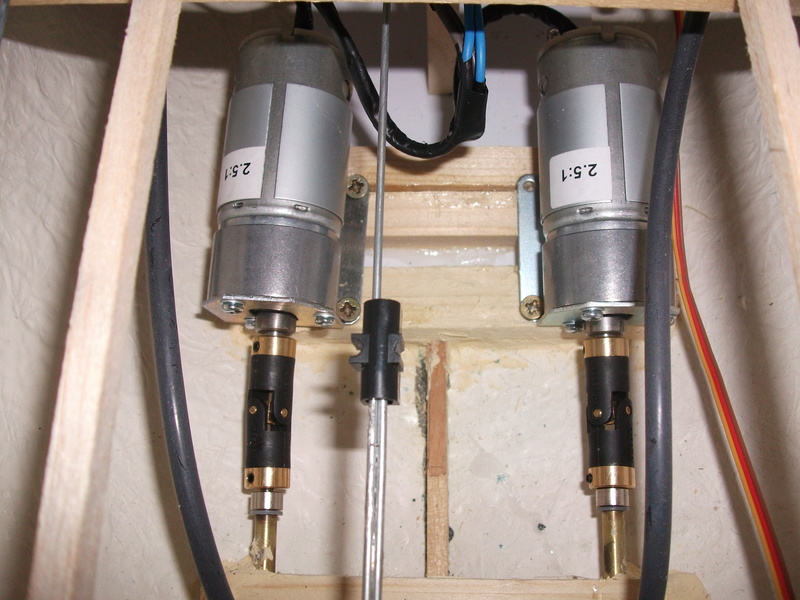

    J'ai reçu mes nouveaux moteurs. Le montage aura lieu après mes vacances.  Voici ces moteurs à coté de ceux que je vais remplacer. On peu juger tout de suite de la différence!!!

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2247
    crabe
    Ingénieur Général des Arsenaux
    Ingénieur Général des Arsenaux

    crabe

    a009
    Bonjour Édouard.
    Va-tu résister? a004
    Il y a des circonstances, ou les vacances sont longues, très longues 0018a

    Tu as raison, ce sont des monstres, il y a quand même une vingtaine de kg à déplacer.
    calpe
    Maistrancier
    Maistrancier

    calpe

    Effectivement les "vacanaces" vont sembler longues. En fait je loue ma maison pour 15 jours et je vais bosser. Alors vivement que je rentre ! Sinon avec ces deux gros moteurs j'aurai de la puissance sous le pied pour mouvoir ses 18 ou 20 kg...
    calpe
    Maistrancier
    Maistrancier

    calpe

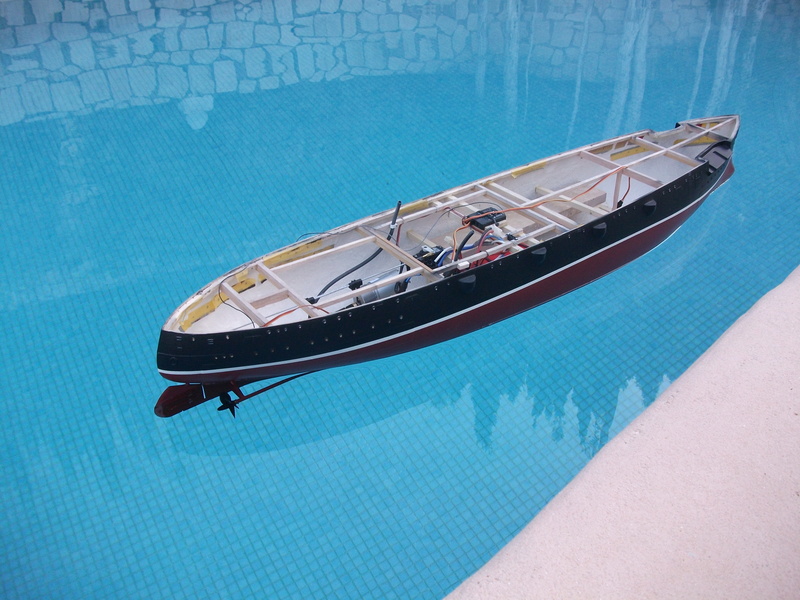

    J'ai remplacé les moteurs et j'ai fait ma première mise à l'eau.

    Il faudra lester un max.  Même avec du marbre je suis encore 4 cm en dessous de la flottaison.

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 <a href=HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2257" />

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 <a href=HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2256" />

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 <a href=HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2255" />

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 <a href=HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2254" />

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 <a href=HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2251" />
    calpe
    Maistrancier
    Maistrancier

    calpe

    Ca avance un peu...  Après avoir renforcé le plateau de soutien des moteurs, j'ai isolé avec de la bande adhésive en caoutchouc les supports pour absorber les vibrations.
    J'ai également posé deux cartes plastiques de 3mm sous les cardans au cas où ceux-ci lâcheraient.

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2310

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2311
    jeannot41000
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    tu devrais mettre ton marbre au centre du bateau et au plus bas si tu peux
    un truc qui est pas mal pour lester que les gens se débarrassent parfois, ce sont les lests pour poignets et chevilles de sport, c'est plein de billes, tu peux en mettre ou tu veux.....
    calpe
    Maistrancier
    Maistrancier

    calpe

    Premier essai avec un ajout de 6 kg de plombs de plongée...  Pas suffisant!!!

    Je vais retourner chez mon vendeur...

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2510
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    a012

    6 Kilos et c'est pas suffisant HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 2981242650

    La coque va résister à cette masse, d'autant que visiblement sa répartition
    se fait sur une longueur relativement limitée HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 2070951266

    C'est vraiment un autre monde le RC ... certains paramètres m'échappent un peu a022

    Ca fait un beau bâtiment sur l'eau a20f

    Comment tu gères le nettoyage de la maquette après une période dans l'eau ?
    Tu utilises des produits spécifiques ?
    jeannot41000
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    @Stearghall a écrit:a012

    6 Kilos et c'est pas suffisant HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 2981242650

    La coque va résister à cette masse, d'autant que visiblement sa répartition
    se fait sur une longueur relativement limitée HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 2070951266

    C'est vraiment un autre monde le RC ... certains paramètres m'échappent un peu a022

    Ca fait un beau bâtiment sur l'eau a20f

    Comment tu gères le nettoyage de la maquette après une période dans l'eau ?
    Tu utilises des produits spécifiques ?

    pourtant le calcul du poids est tout ce qu'il y a de plus simple
    poids réel échelle 1 / par échelle au cube = poids bateau RC
    poids du lest = poids réel du bateau RC - (poids de la coque accastillage électronique batterie etc), il suffit de garder une petite marge de poids
    le bateau a  un poids réel de 16000 tonnes, 16000000kg / (96*96*96)= 18kg environ pour être dans ses lignes
    si le poids de la coque + accastillage + électronique + batterie arrive 8 kg, tu sais déjà que tu peux le lester de 9 kg, le kilo restant servant à ajusté et équilibré le bateau
    calpe
    Maistrancier
    Maistrancier

    calpe

    Visiblement sir je dois mettre au moins 9 kg je pense que je vais devoir rigidifier un peu plus encore la coque...
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    a012

    Rhôôôôôô la vache ... vous êtes des fous furieux du calcul HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 3657031102
    Jeannot ... nous n'avons pas la même définition du mot simplicité a044 ... a003

    9 kilos de lest, c'est tout de même pas rien, c'est le moment de sortir les IPN en alu a119

    Je suis curieux de voir ce que ça va donner comme assemblage.
    calpe
    Maistrancier
    Maistrancier

    calpe

    Voilà mon dispositif de lestage pré-positionné.  J'ai testé et c'est ok.
    J'ai 10 kg de plomb de plongée et deux plinthes en marbre qui me servent de leste d'ajustement mais aussi de support pour 8 des 10 kg de plomb.

    Je suis juste en dessous de ma flottaison et avec le poids des superstructures ça devrait être bon.


    Voilà !

    Les plinthes en marbres à fond de cales :

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2511

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2515

    Les plombs centraux (8 X 1kg)

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2514

    A la proue 1 kg

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2513

    A la poupe 1 kg

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2516

    Vue d'ensemble

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2512
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    a012

    Le RC est vraiment un autre monde, je suis agréablement impressionné.

    Super propre comme boulot en plus.
    Je ne m'étais pas imaginé qu'il fallait mettre autant de lest  a023

    Question : Pourquoi privilégier la partie centrale pour le lest ?
    J'aurai plutôt tendance à dire qu'il faut répartir plus  a022
    D'ailleurs sur la photo on a l'impression que la masse est plus vers la poupe HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 2070951266
    calpe
    Maistrancier
    Maistrancier

    calpe

    Le marbre est coulé dans le silicone. A fond de cales. Le capitaine semble satisfait!!! ;-)


    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2519
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    a012

    Marbre coulé dans le silicone ... HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 924309114

    Tu as une photo un peu plus éloignée pour voir l'ensemble a170

    Sympa le capt'ain "ad'hoc" a119
    calpe
    Maistrancier
    Maistrancier

    calpe

    Voilà mon dispositif.

    Après avoir acheté de la bande velcro au "chinois" du coin, j'ai collé une face sur les plinthes en marbre.

    Ensuite j'ai fait passer l'autre face de la bande dans les passage des plombs prévus pour la ceinture.

    Cela me permet de retirer les plombs (10kg) pour le transport, mais aussi d'avoir une petite marge de manoeuvre pour bien les positionner.

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2525

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2521

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2524

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2523


    Dernière édition par calpe le Lun 14 Nov 2016 - 14:22, édité 1 fois
    crabe
    Ingénieur Général des Arsenaux
    Ingénieur Général des Arsenaux

    crabe

    a009 Édouard.
    A quand le Fenwick pour déplacer ce monstre!! 0008m a002
    Sympa le coup du velcro.
    Une maxime que j'adore:
    "Méfions-nous du fainéant qui s'organise." a119
    C'est vrai, plus c'est simple! a021
    calpe
    Maistrancier
    Maistrancier

    calpe

    @crabe a écrit:a009 Édouard.
    A quand le Fenwick pour déplacer ce monstre!! 0008m a002
    Sympa le coup du velcro.
    Une maxime que j'adore:
    "Méfions-nous du fainéant qui s'organise." a119
    C'est vrai, plus c'est simple! a021

    On critique souvent les fainéants mais souvent ce sont eux qui trouvent les solutions les plus simples et les plus économiques!!! a238
    crabe
    Ingénieur Général des Arsenaux
    Ingénieur Général des Arsenaux

    crabe

    a009
    C'est bien pour cela que je le dit; un max d'efficacité pour un minimum d'effort. a035
    A quand les superstructures?
    Comme je voie le pont principale qui est posé sur la coque.
    xavero63
    Premier Maître
    Premier Maître

    xavero63

    a009d

    du travail bien pensé et fort bien réalisé  a026a

    a014
    Amitiés
    Xavier
    calpe
    Maistrancier
    Maistrancier

    calpe

    Voilà les essais "à la mer".

    Ca "flotte".  J'arrive avec les 10 kg juste en dessous de la ligne de flottaison. Avec les supertructures ça sera parfait.

    La puissance des moteurs est parfaite. Même dans mon petit bassin j'arrive à manoeuvrer.

    Voici les photos des essais et au passage ma galerie où j'ai mes plus belle pièces (Titanic, Corse, Surcouf)...

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2529

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2530

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2533

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2532

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2537

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2539

    Mon Titanic au 1/200 MANTUA

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2526

    Mon CORSE et mon SURCOUF au 1/100 NEW MAQUETTES

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2527
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    a012

    Ca semble se présenter pas mal du tout !
    Il devrait s'enfoncer encore un tout petit peu avec les supra-structures !

    Tu penses arriver à quel poids total flottant au final ?

    Comment gère tu l'amarrage des poids ?

    J'ai déjà eu l'occasion d'apprécier ton Corse, Surcouf et Titanic,
    mais les revoir au détour d'un autre sujet c'est bien sympa.

    Je me répète, mais ce Titanic est vraiment chouette, rien à voir avec le kit fascicules de Hachette.

    J'ai l'impression que tes bers sont vraiment minis minis minis ... on les remarque à peine a022
    Après il faut dire que les coffres qui sont en dessous ont l'air plutôt sympas aussi a20f

    Et "Madame Calpe", elle pense quoi de ton expo dans le salon ???

    calpe
    Maistrancier
    Maistrancier

    calpe

    @Stearghall a écrit:a012

    Ca semble se présenter pas mal du tout !
    Il devrait s'enfoncer encore un tout petit peu avec les supra-structures !

    Tu penses arriver à quel poids total flottant au final ?

    Comment gère tu l'amarrage des poids ?

    Et "Madame Calpe", elle pense quoi de ton expo dans le salon  ???


    ------------------------------------------------------------------------------------------------------------------------------------------------
    Je serai à environ 15 kg, peut-être 16 au plus. Il manque les 3 kg de superstructures donc je devrais être bon pour la flottaison.

    Pour les plombs je les fixes avec du velcro.  Un face dans le passage de ceinture du plomb de plongée, l'autre face sur une plinthe de marbre à fond de cale.  CA me permet de les retirer pour le transport et la mise à l'eau.  En plus je peux jouer sur le positionnement et donc ajuster au plus juste l'assiette.

    Je m'attaque maintenant aux deux tourelles que je vais motoriser.  Il me reste deux voies donc elles seront indépendantes. Moins compliqué aussi pour la gestion car je vais les monter probablement en prise directe sur les servos.

    Sinon ma galerie n'est pas dans le salon même si Madame Calpé est cool (contairement à mon ex-épouse).  La galerie "de marine" est sur la terrasse d'hiver face à la mer, mes bateaux donc "presque" dans leur élément! (Mon atelier aussi est là)

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2540

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2541
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    Stearghall

    @calpe a écrit: ... Sinon ma galerie n'est pas dans le salon même si Madame Calpé est cool ...
    La galerie "de marine" est sur la terrasse d'hiver face à la mer ...
    ... Mon atelier aussi est là)

    Le paradis sur terre HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 2415915651  ... veinard a119

    Bon enfin la mienne a011  est d'accord pour un trois ponts de 4 mètres dans l'entrée a020
    J'ai juste pas précisé l'année de début du chantier a119

    Pratique le coup des bandes velcro a20f
    Tu as également prévu de le sonoriser ?


    Dernière édition par Stearghall le Dim 27 Nov 2016 - 10:38, édité 1 fois
    calpe
    Maistrancier
    Maistrancier

    calpe

    Mes débuts dans les batteries d'artillerie...


    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2542


    Les servos pour les deux tourelles...

    Celle de poupe.

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2544

    Celle de proue

    HMS HANNIBAL 1/96  (Predreadnought) DEAN'S MARINE - Page 2 Dscf2610
    jeannot41000
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    salut calpe
    un module sympa pour avoir une vitesse de rotation réaliste et une fin de course programmée des tourelles: http://www.tecnimodel.com/modules-cti/4616-module-de-commande-de-servo.html

    jeannot
