    Message par xavero63 Lun 22 Fév 2016 - 12:49

    a009d les Amis, et en particulier, Tournesol et Zantafio

    Tournesol,
    Comme promis, voici le pas à pas pour le volant.

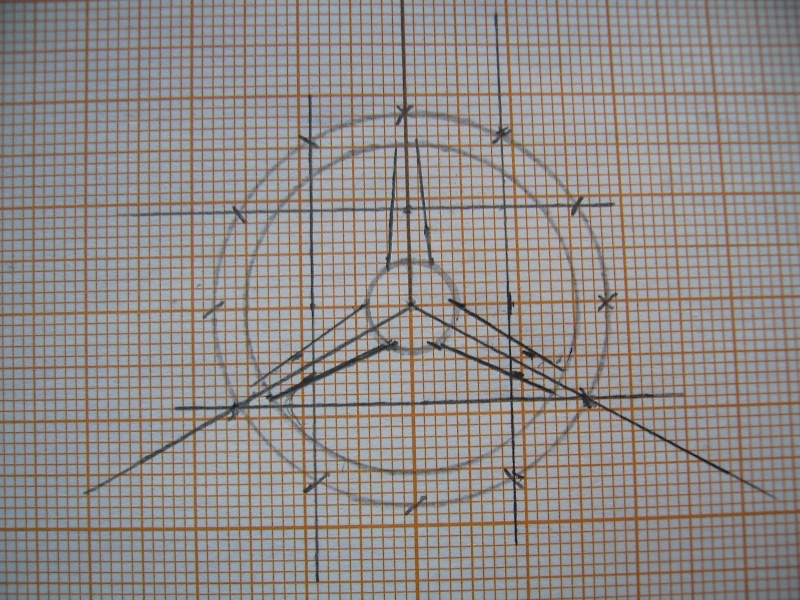

    Tracé sur papier millimétré avec les repères nécessaires pour diviser un cercle en 3 parties égales

    VOLANT DE MASERATI bois et alu Volant40


    collage du papier sur une plaque d'alu de 1.2mm d'épaisseur, je n'avais pas plus fin.
    perçage de trous pour le passage de la lame de scie à chantourner (manuelle ou électrique selon outillage), perçage du trou central axe du volant.
    perçage des trous sur les 3 branches du volant: a posteriori, je conseillerais de ne percer ces trous qu'après découpe, je pense qu'on peut être plus précis en utilisant l'axe du volant.

    VOLANT DE MASERATI bois et alu Volant41

    découpe à la scie à chantourner des 3 parties intérieures, puis du pourtour du volant.

    VOLANT DE MASERATI bois et alu Volant42

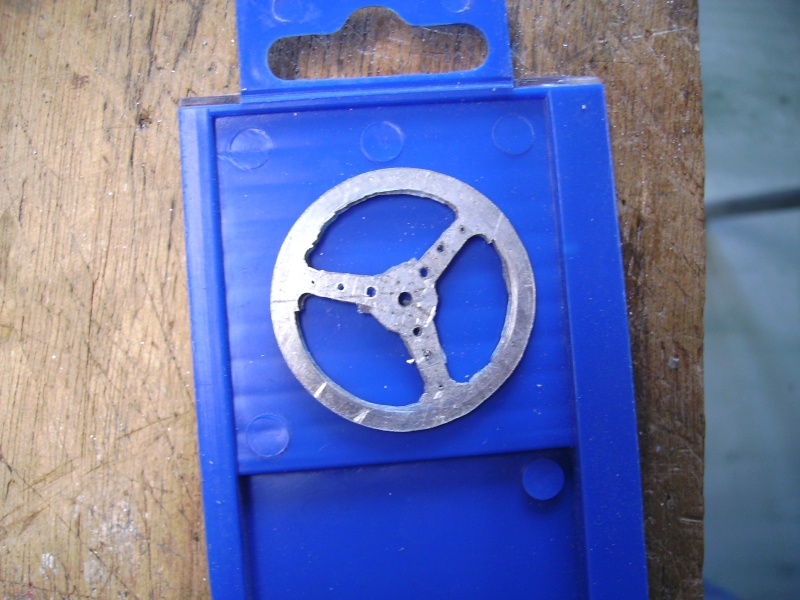

    on décolle le papier, y'a plus qu'à fignoler les découpes

    VOLANT DE MASERATI bois et alu Volant43

    là, c'est selon l'outillage: à la lime, ou, plus rapide et précis avec une fraise montée sur une micro-fraiseuse ou tout instrument rotatif fixe en profitant de l'axe central du volant pour le pourtour du volant (int. et ext), pour les branches, pas le choix, à la lime

    VOLANT DE MASERATI bois et alu Volant44

    collage à la cyanolite des plaques de bois de chaque côté du volant, ici, plaquettes de poirier de 1.5mm d'épaisseur

    VOLANT DE MASERATI bois et alu Volant45

    découpe à la scie à chantourner, c'est plus facile, l'alu sert de guide.

    VOLANT DE MASERATI bois et alu Volant46

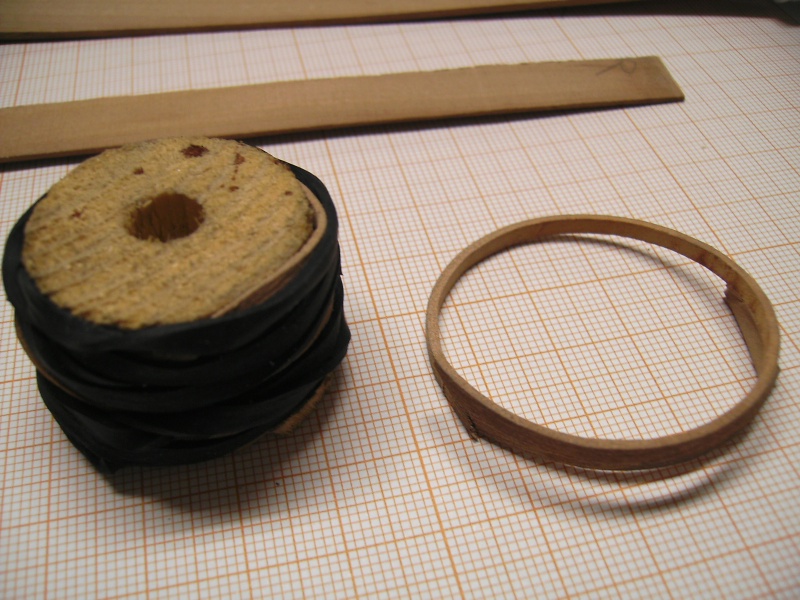

    pour le pourtour du volant, on préforme une fine baguette de poirier d'environ 2.5mm x 1.2mm trempée dans l'eau chaude et enroulée autour d'un cylindre.

    VOLANT DE MASERATI bois et alu Volant47

    collée autour du volant

    VOLANT DE MASERATI bois et alu Volant48

    VOLANT DE MASERATI bois et alu Volant49

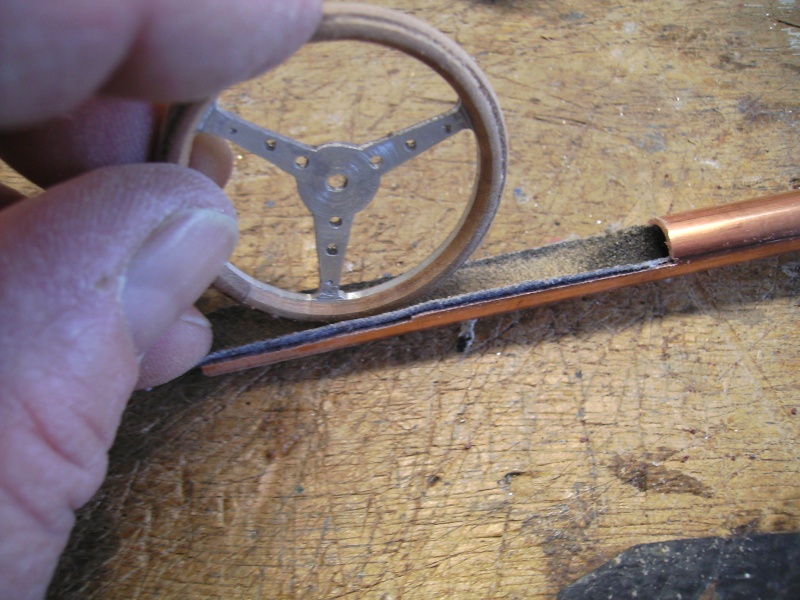

    dans un tube de cuivre de plomberie (facile à trouver) à moitié découpé, on se fabrique un instrument à "poncer rond" en insérant un morceau de papier abrasif

    VOLANT DE MASERATI bois et alu Volant50

    Y a plus ka  tourner, sans oublier la partie intérieure


    VOLANT DE MASERATI bois et alu Volant51


    VOLANT DE MASERATI bois et alu Volant52


    VOLANT DE MASERATI bois et alu Volant54

    Après avoir tracé des encoches sur la face postérieure du volant, on termine à la lime ronde


    VOLANT DE MASERATI bois et alu Volant55

    VOLANT DE MASERATI bois et alu Volant56

    VOLANT DE MASERATI bois et alu Volant57

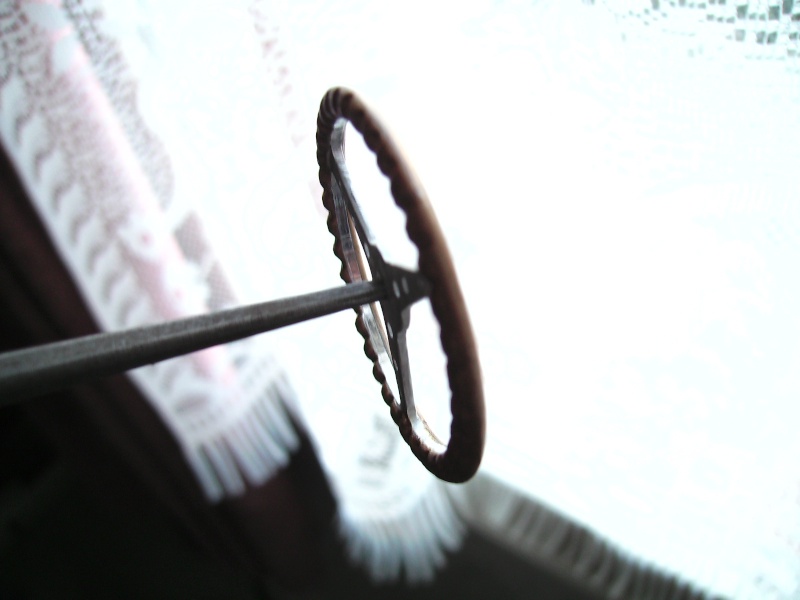

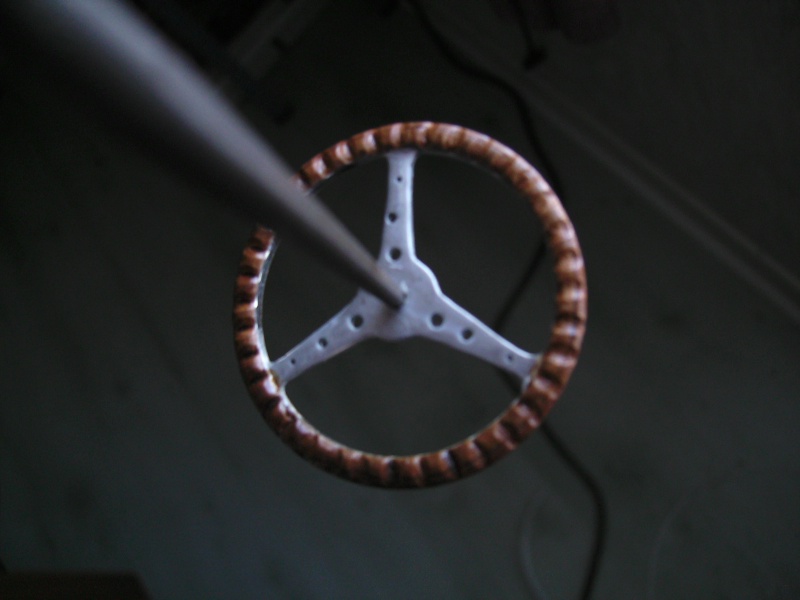

    sur la photo de Philippe, la partie métallique semblait mate, j'ai donc passé un coup de "Matt cote" Humbrol sur l'alu, et une couche de vernis satin sur le bois, sinon, chacun sa finition...  0013j

    VOLANT DE MASERATI bois et alu Bild0211

    VOLANT DE MASERATI bois et alu Volant58

    VOLANT DE MASERATI bois et alu Volant59

    VOLANT DE MASERATI bois et alu Volant60

    Maintenant, yapluka faire ce qui va autour !!!  a019  a001

    Si vous trouvez que le sujet n'est pas à sa place, ne pas hésiter à déplacer !!

    a014

    Xavier
