    Seagull au 1/10 eme d'apres plan MRB

    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Ven 18 Déc 2015 - 18:39

    Bonjour a tous,
    Je vais vous faire partager la construction d'un voilier de 1904.
    Ce voilier fut commandé par John Georges Stephenson a l'architecte Alfred Mylne de Glasgow.
    Le "grandeur" à été restauré aux Chantiers du Guip.

    Je me suis procuré le hors série MRB n°1 qui détaille la construction pas a pas de ce bateau ainsi que le plan au 1/10eme, le tout dessiné par Mr Jean Claude Chazarain.

    J'ai tout d'abord bien étudié la revue qui est assez bien faite, toutefois si la plupart des point et étapes de la construction je pense que d'autres on été malheureusement trop survolées ou même oubliées telles que celles traitant du gréement, du poids de lest et surtout la confection des voiles qui sont inexistantes.

    Je vous mets quelques photos, malheureusement je n'ai pas prit toutes les étapes en photo

    Je commence donc par me faire un chantier et a assembler la quille

    La quille est en tasseau de pin de 10mm celle-ci est évidée en partie afin d'y insérer des lames de plombs coulé il y a 4 sections totalisant 840 gr de plombs

    Seagull au 1/10 eme d'apres plan MRB Quille10

    Mise en place des couples sur le chantier

    Les couples sont en ctp ordinaire de 5mm

    Seagull au 1/10 eme d'apres plan MRB Couple10

    Début du bordage

    Les lattes du bordage sont en Samga de 3x10 mm j'ai utilisé 90 lattes de 50 cm que j'ai acheté sur "géant beaux art" j'ai pris ces lattes dans un soucis d’économie elles me reviennent a 0.26€/mètre au lieux de 0.70€ ce qui n'est pas négligeable

    Seagull au 1/10 eme d'apres plan MRB Debut_11

    Seagull au 1/10 eme d'apres plan MRB Debut_12

    Seagull au 1/10 eme d'apres plan MRB Suite_10
    Les clous ont été pour la plupart retirés par la suite

    Seagull au 1/10 eme d'apres plan MRB Bordag10

    Première pesée a ce stade je ne sais même pas si j'ai construit trop lourd ou pas 1050g dont 840 gr de plomb pour une coque de 1 metre

    Seagull au 1/10 eme d'apres plan MRB Premie10

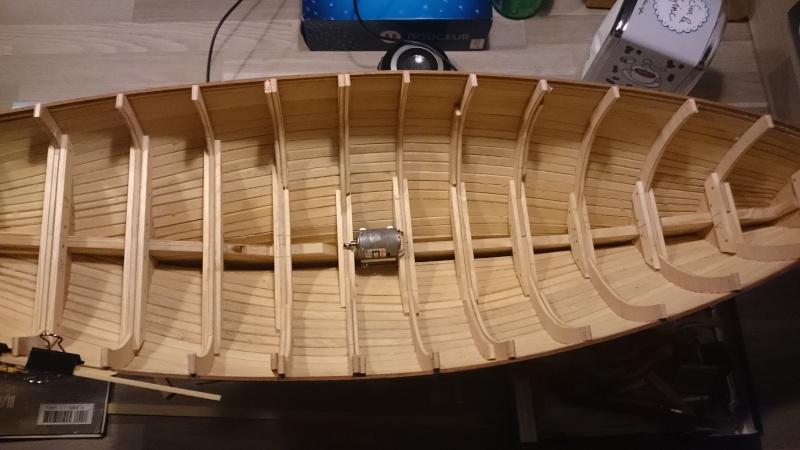

    Une chose qui n'est pas prévue sur le plan c'est l’installation d'une propulsion
    J'ai fait ce choix car je voudrais permettre a quiconque le désir amis, famille et même les enfants de barrer ce voilier hors on est jamais a l’abri d'une mauvaise manip ou encore absence de vent, c'est donc pour cela que j'ai opter pour cette solution,j’espère que vous ne m'en tirerez par rigueur

    Seagull au 1/10 eme d'apres plan MRB Essai_10

    Ça fait rikiki quand même

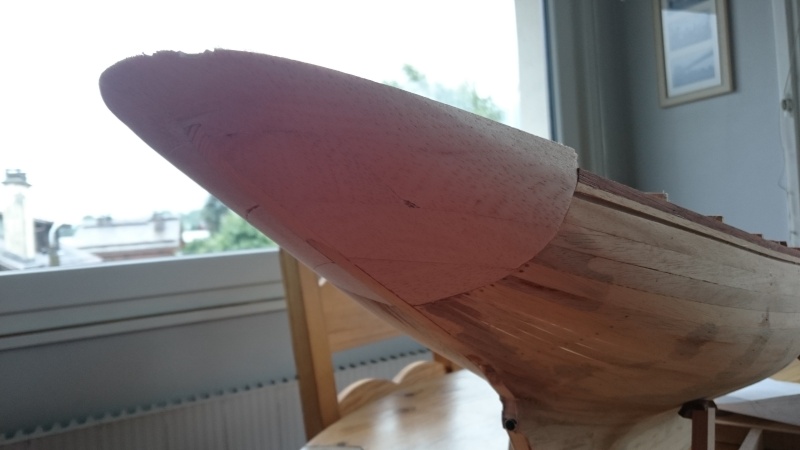

    Mise en forme de la poupe dans plusieurs bloc de balsa

    Seagull au 1/10 eme d'apres plan MRB Poupe_10

    Installation de l’électronique
    J'ai essayé de faire quelque chose de propre, condensé et facilement démontable

    J'ai commencé a lester le fond de la coque à l'aide de bille de plomb environ 900gr, celles-ci sont noyées dans de la résine époxy ce qui permet d'avoir une quille tout a fait étanche, n'ayant pas ou peu d'information concernant la quantité de lest je comble les interstices qui ne seront plus accessibles une fois le pont collé et j'ajusterais lorsque que je pourrait mettre la coque dans l'eau

    Seagull au 1/10 eme d'apres plan MRB Electr11

    Sur ces photos on constate que l'intérieur de la coque à été traité avec un mélange de sciure de ponçage d'eau et de colle blanche, malgré son aspect et sa durée de séchage (plusieurs jours) il parait que c'est très efficace, on verra bien.
    Par contre j'ai peint l’intérieur afin que ça fasse plus propre.
    On peut voir le montage des écoutes et le système de commande du safran
    Seagull au 1/10 eme d'apres plan MRB Electr12
    -Les poulies sont celles que l'on trouve dans les magasins de bricolage
    -Le fil bleu est en réalité du fil à surlier de chez marlow whipping twine  n°4 il est très solide et enduit de cire je l'utilise sur mon rg65 et j'en suis très satisfait.
    -les tubes rouges et bleus sont en fait des gaine de fil électrique monobrin ils sont maintenu par le fil de cuivre qui est a l'interieur normalement (il n'y a pas de petites économies).
    -Pour l’écoute j'ai utilisé le fil de chez graupner.
    -Le treuil est un 12kg de chez les chinois
    -Le servo de gouvernail est un servo classique

    Le pont contrairement a ce qui est préconisé j'ai utilisé une planche de CTP de 0.8mm et j'y ai collé les lattes de tilleul que j'ai espacé de 0.5mm à l'aide de cales utilisées en mécanique et de réglets
    Seagull au 1/10 eme d'apres plan MRB Debut_13

    Seagull au 1/10 eme d'apres plan MRB Debut_14

    Seagull au 1/10 eme d'apres plan MRB Fin_la10

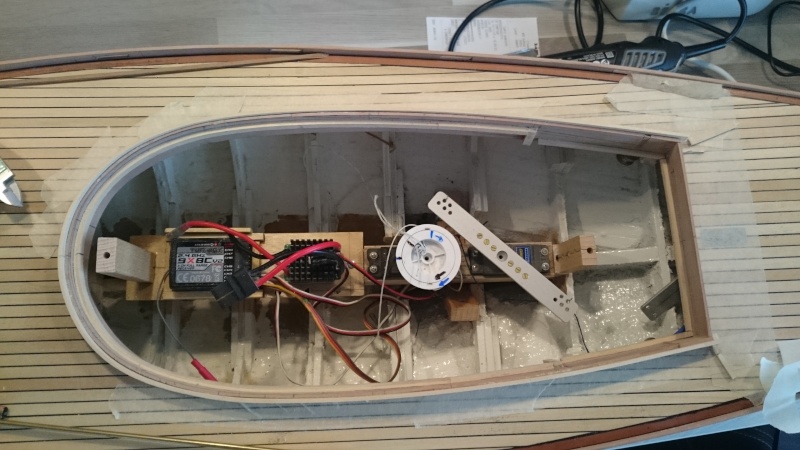

    Le pont est latté, malheureusement je n'ai pas fait de photos du calfatage mais j'ai utilisé de la pâte a bois mélangée avec du colorant noir que j'ai raclé puis poncé, le résultat est pas mal du tout.

    Seagull au 1/10 eme d'apres plan MRB Acces_11

    Mise en place temporaire du pont, le contour du roof est en poirier de 2x15mm cintré a la vapeur

    Les barrots de roof sont découpés dans du samba de 5x15mm ils sont placés cote a cote est maintenues serrer un gabarit sert a obtenir la forme de ceux-ci

    Seagull au 1/10 eme d'apres plan MRB Struct10

    Seagull au 1/10 eme d'apres plan MRB Struct11

    Seagull au 1/10 eme d'apres plan MRB Collag10

    Le roof et ses aménagements

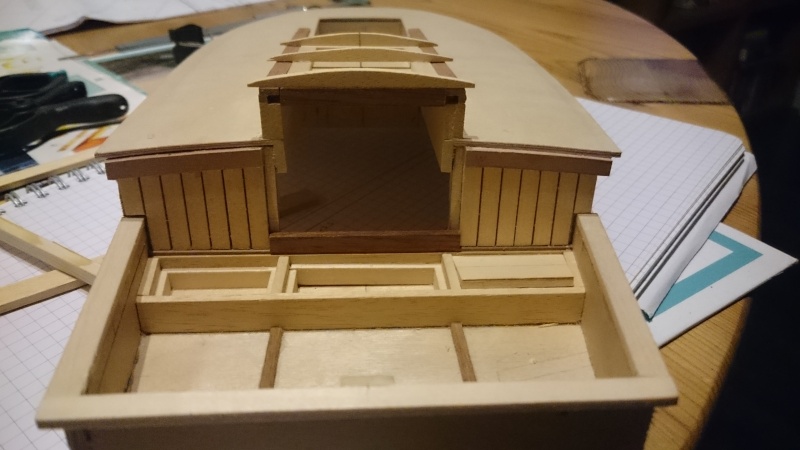

    Seagull au 1/10 eme d'apres plan MRB Vue_ar10

    Vue arrière

    Seagull au 1/10 eme d'apres plan MRB Vue_ar11

    Le roof

    Seagull au 1/10 eme d'apres plan MRB Roof_110

    Seagull au 1/10 eme d'apres plan MRB Roof_310

    Conception de la barre

    Seagull au 1/10 eme d'apres plan MRB Pieces10

    Seagull au 1/10 eme d'apres plan MRB Barre10

    Seagull au 1/10 eme d'apres plan MRB Dsc_0019

    La coque

    Seagull au 1/10 eme d'apres plan MRB Coque_13

    Voila c'est tout pour l'instant, le plus dur reste à venir (le gréement)


    Dernière édition par manta741 le Ven 18 Déc 2015 - 21:33, édité 1 fois
    fred 44
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    avatar

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par fred 44 le Ven 18 Déc 2015 - 19:52

    salut,un montage digne d'un charpentier de marine,tres tres bon départ de construction
    a+
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Ven 18 Déc 2015 - 20:12

    @fred 44 a écrit:salut,un montage digne d'un charpentier de marine,tres tres bon départ de construction
    a+

    Merci Fred44, en fait le sujet n'est pas terminé c’était une ébauche et je l'ai édité en faisant une mauvaise manip, mais je suis content que ça te plaise
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par parellum le Sam 19 Déc 2015 - 1:49

    a009d

    Très beau boulot et un beau souci de la finition! a20f

    D'autres, plus qualifiés que moi, te répondront plus précisément mais j'ai l'impression que tu es plutôt léger quant au lest d'une coque de 1 m qui devrait avoisiner les 2,4 kg Seagull au 1/10 eme d'apres plan MRB 658336625

    ce n'est qu'un avis.
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Sam 19 Déc 2015 - 7:32

    @parellum a écrit:a009d

    Très beau boulot et un beau souci de la finition!  a20f

    D'autres, plus qualifiés que moi, te répondront plus précisément mais j'ai l'impression que tu es plutôt léger quant au lest d'une coque de 1 m qui devrait avoisiner les 2,4 kg  Seagull au 1/10 eme d'apres plan MRB 658336625

    ce n'est qu'un avis.

    Bonjour Patrick,
    Effectivement c'est un peu léger pour l'instant mais c'est volontaire car n'ayant pas vraiment d'information sur le lest nécessaire j'ai mis en attente cette partie, afin de pouvoir l'ajuster lorsque la coque pourra être mise à l'eau.
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Mer 23 Déc 2015 - 16:58

    Salut les Radoubeurs!
    voici quelques nouvelles de la coque.
    Après l’apprêtage, le ponçage, le masticage, le ré-apprêtage et re-ponçage etc;
    la peinture a été appliquée, bon vu ou je bosse j'avais pas trop le choix sur la teinte (on en a qu'une) mais heureusement ça reste blanc.
    Pas mal de défauts sont ressortit, mais je ne pense pas qu'en 1904 on s’inquiétait trop des défauts mineur sur une coque qui va passer la plus grosse partie de sa vie dans l'eau salée.
    enfin bref, en plus je déteste peindre alors ça ira bien pour qui c'est, et de toute façon les œuvres vives recevront une couleur différente.

    Seagull au 1/10 eme d'apres plan MRB Coque_14

    Seagull au 1/10 eme d'apres plan MRB Coque_15

    Seagull au 1/10 eme d'apres plan MRB Coque_16
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    Marco la frite

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par Marco la frite le Mer 23 Déc 2015 - 18:55

    SUPERBE a024 a024 a024 a024 a024 a024
    Bravo !!!!!! a026a a026a a026a a026a a026a a026a a026a
    Marco
    xavero63
    Premier Maître
    Premier Maître

    avatar

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par xavero63 le Mer 23 Déc 2015 - 19:28

    a009d

    Jusqu'à présent, je ne vois que du beau et bien fait. Bravo   a026a   a021

    Bonne continuation a014

    Xavier
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Mer 23 Déc 2015 - 19:40

    Merci pour vos encouragements ça fait chaud au coeur
    Et si vous y regardez de plus près on devine la chaîne du mont blanc dans le reflet de la coque
    jeanbauduen
    Premier Maître
    Premier Maître

    jeanbauduen

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par jeanbauduen le Mer 23 Déc 2015 - 22:21

    a009 belle coque , bonne continuation. Amitié a013
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Ven 25 Déc 2015 - 10:23

    Bonjour a tous et joyeux Noël!!!
    J’espère que vous avez été sages et gâtés.

    voici quelques photos de seagull avec son pont

    Seagull au 1/10 eme d'apres plan MRB Essai_11

    Seagull au 1/10 eme d'apres plan MRB Essai_12

    Seagull au 1/10 eme d'apres plan MRB Essai_13

    -Quelques vues sur les accès dans la coque

    Seagull au 1/10 eme d'apres plan MRB Ouvert10

    Seagull au 1/10 eme d'apres plan MRB Vue_po10

    Seagull au 1/10 eme d'apres plan MRB Trappe10

    -Vue depuis l’intérieur
    Seagull au 1/10 eme d'apres plan MRB Vue_su10

    -Détail sur l'espace restant pour y ajouter le lest nécessaire

    Seagull au 1/10 eme d'apres plan MRB Detail10

    Maintenant que la coque est peinte je vais pouvoir aller tester et peaufiner le lest nécessaire dans la baignoire de belle-maman.

    Et bon réveillon a tous a086 autre2
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Dim 27 Déc 2015 - 18:18

    bonsoir a tous,
    j’espère que vous avez tous passez un bon noël et que vous n'avez pas abuser des bonnes choses
    Pour ma part j'ai un peu avancé et j'ai installé un pied de mat réglable

    Seagull au 1/10 eme d'apres plan MRB Pieces11

    Seagull au 1/10 eme d'apres plan MRB Reglag10

    Seagull au 1/10 eme d'apres plan MRB Reglag11

    Et voila le tour est joué !
    N’hésitez pas si vous avez des remarques ou des questions
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    Marco la frite

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par Marco la frite le Dim 27 Déc 2015 - 18:24

    Je suis...  je suis...
    et bien sûr j'attends la suite
    Trèèèèèèès intéressant
    Ton mât va être radio commandé ?
    Bravo
    Marco
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Lun 28 Déc 2015 - 10:07

    Ahahaha ! Non c'est pour pouvoir régler la quête du mât suivant les conditions de vent
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    parellum

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par parellum le Jeu 7 Jan 2016 - 12:00

    a009d

    Hâte de le voir sur l'eau! splendide a027
    fred 44
    Quartier-Maître 1ère classe - Chouffe
    Quartier-Maître 1ère classe - Chouffe

    avatar

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par fred 44 le Jeu 7 Jan 2016 - 18:54

    salut,tres beau bateaux,pour quelqu'un qui n'aime pas peindre,la coque est superbe ,le reste auissi d'ailleur
    a+
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Jeu 7 Jan 2016 - 20:59

    @fred 44 a écrit:salut,tres beau bateaux,pour quelqu'un qui n'aime pas peindre,la coque est superbe ,le reste auissi d'ailleur
    a+

    Bonsoir, et oui la peinture de la coque est très belle car ce n'est pas moi qui l'ai peinte! a119

    Pour le moment la coque est retournée en peinture pour la deuxième couleur.
    J'en ai aussi profité pour peaufiner le safran et aussi le système de fixation de celui-ci, malheureusement je n'ai pas fait de photos.

    J'ai commencé a fabriquer l'accastillage dont le râtelier a cabillots

    Seagull au 1/10 eme d'apres plan MRB Dsc_0111

    Et je vous mets quelques photos de l’intérieur de la coque et des aménagement pour la RC

    Seagull au 1/10 eme d'apres plan MRB Dsc_0112

    Seagull au 1/10 eme d'apres plan MRB Dsc_0113

    Voila prochaine étape, confection du gréement et de toutes les petites pièces d'accastillage, j'ai commandé de petites perles pour confectionner les guides d’écoutes ainsi que les chaines etc

    J'envisage, si ma coque n'est pas trop lourde de motoriser l'ancre à l'aide d'un servo treuil branché sur une voie proportionnelle "tout ou rien".
    Enfin on verra ça en temps voulu.

    Et bonne année a tous!!
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Jeu 7 Jan 2016 - 21:35

    @parellum a écrit:a009d

    Très beau boulot et un beau souci de la finition!  a20f

    D'autres, plus qualifiés que moi, te répondront plus précisément mais j'ai l'impression que tu es plutôt léger quant au lest d'une coque de 1 m qui devrait avoisiner les 2,4 kg  Seagull au 1/10 eme d'apres plan MRB 658336625

    ce n'est qu'un avis.

    Bonsoir,
    J'ai pesé la coque avec le pont et tout l’équipement R.C mais sans le gréement j'arrive a 5 kg tout rond, j'espere que ce n'est pas trop mais pour l'instant je suis dans le flou le plus total car je n'ai aucuns repaire
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Dim 10 Jan 2016 - 18:15

    bonjour a tous,
    En attendant le retour de peinture de la coque j'ai avancer un peu l'accastillage
    J'ai du commander des perles en bois de diamètre 6 mm pour fabriquer les conduits d’écoutes

    Seagull au 1/10 eme d'apres plan MRB Dsc_0115

    Seagull au 1/10 eme d'apres plan MRB Dsc_0116

    Seagull au 1/10 eme d'apres plan MRB Dsc_0117

    Seagull au 1/10 eme d'apres plan MRB Dsc_0118

    Et voila un petit aperçu de la peinture des œuvres vives, pour la couleur j'ai laissé le choix aux dames de la maison, elles avaient le droit a la couleur qu'elles voulaient, hormis le rose

    Seagull au 1/10 eme d'apres plan MRB Dsc_0119
    xavero63
    Premier Maître
    Premier Maître

    avatar

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par xavero63 le Lun 11 Jan 2016 - 18:13

    a009d
    C'est de la peinture de pro a026a  bravo
    a014
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Lun 11 Jan 2016 - 21:27

    merci
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Mar 12 Jan 2016 - 17:20

    On pourrait penser aux couleurs de la RATP mais ce n'est pas du tout volontaire. a021a
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Mar 12 Jan 2016 - 19:50

    Bonsoir a tous,
    Voici la suite des travaux, ma coque étant toujours en peinture, je me concentre sur le pont avec la pose des pitons et des conduits d’écoutes

    Seagull au 1/10 eme d'apres plan MRB Dsc_0120

    Seagull au 1/10 eme d'apres plan MRB Dsc_0121

    Seagull au 1/10 eme d'apres plan MRB Dsc_0122
    manta741
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    manta741

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par manta741 le Mar 1 Mar 2016 - 22:33

    bonjour à tous!
    Apres quelques temps d'absence voici la suite des travaux:

    -j'ai bricolé un tour pour confectionner le mat

    Seagull au 1/10 eme d'apres plan MRB Mat_pr10

    -ensuite j'ai construit le guindeau

    Seagull au 1/10 eme d'apres plan MRB Guinde10

    Seagull au 1/10 eme d'apres plan MRB Guinde11

    Seagull au 1/10 eme d'apres plan MRB Guinde12

    -J'ai entrepris de refaire la claire-voie le résultat initial ne me plaisait pas du tout

    Seagull au 1/10 eme d'apres plan MRB Claire10

    Seagull au 1/10 eme d'apres plan MRB Trappe10

    Seagull au 1/10 eme d'apres plan MRB Claire11

    -j'envisage de commander l'ancre par un treuil, voici quelques photos du système qui en est seulement au stade de l’étude, si j'ai de la marge au niveau du lest
    je peaufinerais la chose

    Seagull au 1/10 eme d'apres plan MRB Treuil10

    Seagull au 1/10 eme d'apres plan MRB Trappe11

    Voila c'est tout pour le moment la coque a été poncée en attente des autocollants et du vernis
    xavero63
    Premier Maître
    Premier Maître

    avatar

    Seagull au 1/10 eme d'apres plan MRB EmptyID du message --> Re: Seagull au 1/10 eme d'apres plan MRB

    Message par xavero63 le Mar 1 Mar 2016 - 22:55

    a009d

    Joli travail, toujours aussi net !!!  a021
    Bravo a026a

    a014
    Xavier
