    restauration Bounty del Prado au 1/48e

    Partagez
    captain Troy
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe



    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par captain Troy le Ven 29 Avr 2016 - 0:21

    Bonsoir à tous,   a009d

    Me revoilà parmi vous, non je ne vous ai pas oublié, j'étais juste pas mal occupé !  a019

    Depuis ma dernière visite, j'ai un peu avancé sur ma Bounty ...

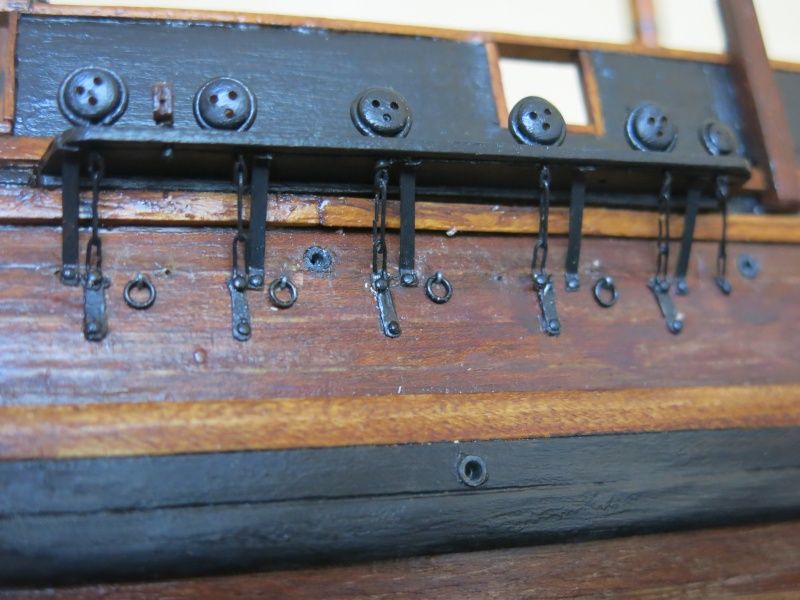

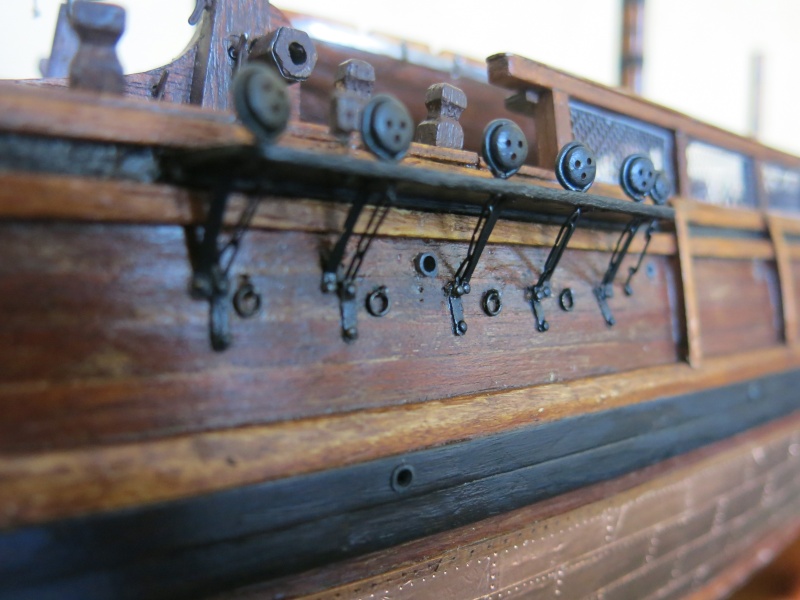

    1) j'ai confectionné et installé les cadènes avec leurs caps de mouton :



    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]


    Pour mémoire, petit rappel de ce que c'était avant ... façon Del Crado :


    [Vous devez être inscrit et connecté pour voir cette image]

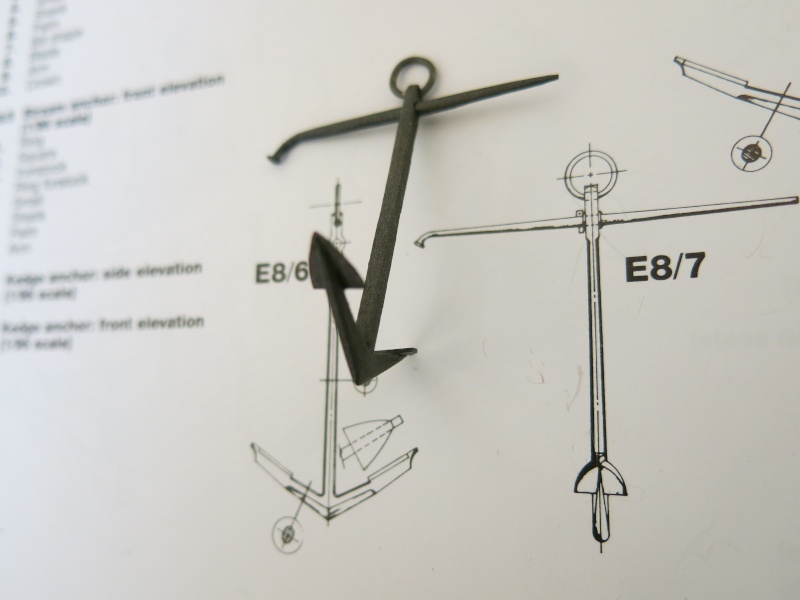

    2) J'ai entrepris de refaire les ancres selon les plans de Mc Kay, les seules 2 ancres ( ci-dessous ) fournies par DC étaient sous dimensionnées et erronées :


    [Vous devez être inscrit et connecté pour voir cette image]

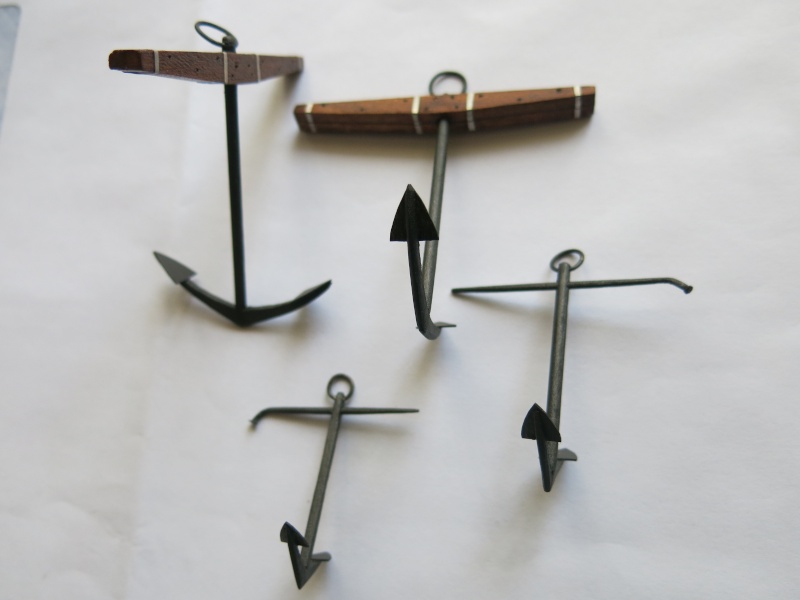

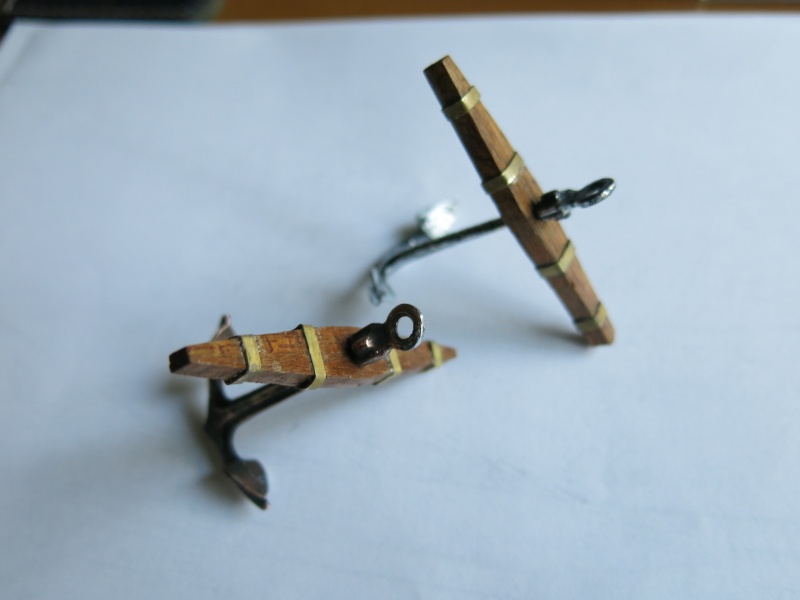

    Les nouvelles ancres :


    [Vous devez être inscrit et connecté pour voir cette image]



    [Vous devez être inscrit et connecté pour voir cette image]



    [Vous devez être inscrit et connecté pour voir cette image]



    [Vous devez être inscrit et connecté pour voir cette image]



    [Vous devez être inscrit et connecté pour voir cette image]


    Ci-dessus, les deux ancres de bossoir en haut, avec l'ancre de détroit (ou de touée) à droite, et l'ancre à jet en bas.
    Je suppose que ces deux dernières étaient par paires également : si quelqu'un a la réponse ...
    Quant à leur disposition sur le navire et leur utilisation précise, d'après ce que je sais, l'ancre de détroit était suspendue sous le beaupré dans les passages où risquaient de naître de forts courants (détroits, passes, canaux). Elle était prête à être mouillée au cas où les courants forts risqueraient de dérouter le navire.  J'imagine que l'ancre à jet, plus petite et plus légère, devait servir essentiellement à la chaloupe.


    3) Ensuite, je me suis attaqué aux 10 pierriers et leurs supports. Confectionnés en bois et métal ( capsules de bouteilles de vin, en l'occurrence Léoville-Las-Cases 1990, un excellent souvenir !  ) :


    [Vous devez être inscrit et connecté pour voir cette image]

    Une fois peints et mis en place :

    [Vous devez être inscrit et connecté pour voir cette image]

    Pour mémoire, les pierriers fournis par DC ... plutôt fantaisistes :

    [Vous devez être inscrit et connecté pour voir cette image]

    4) Enfin, j'ai décidé de refaire aussi les 4 canons de 4 livres avec leurs affûts.

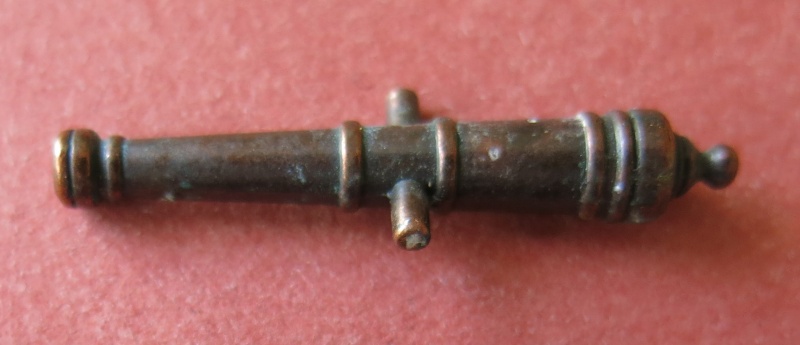

    Ci-dessous les canons de DC :

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

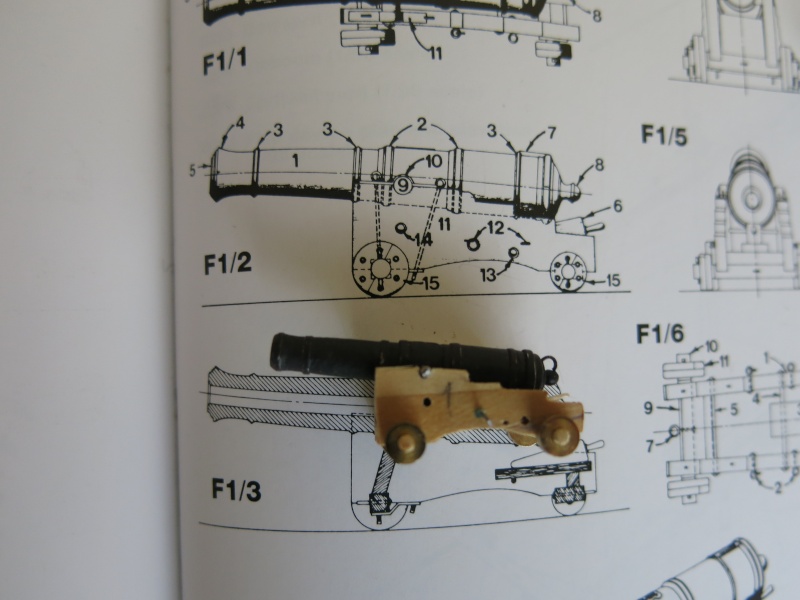

    Les nouveaux canons, conformes aux plans et dessins de Mc Kay, eux aussi faits du même bois et du même métal ( cette fois-ci : Calon-Ségur 1996   )  :


    [Vous devez être inscrit et connecté pour voir cette image]

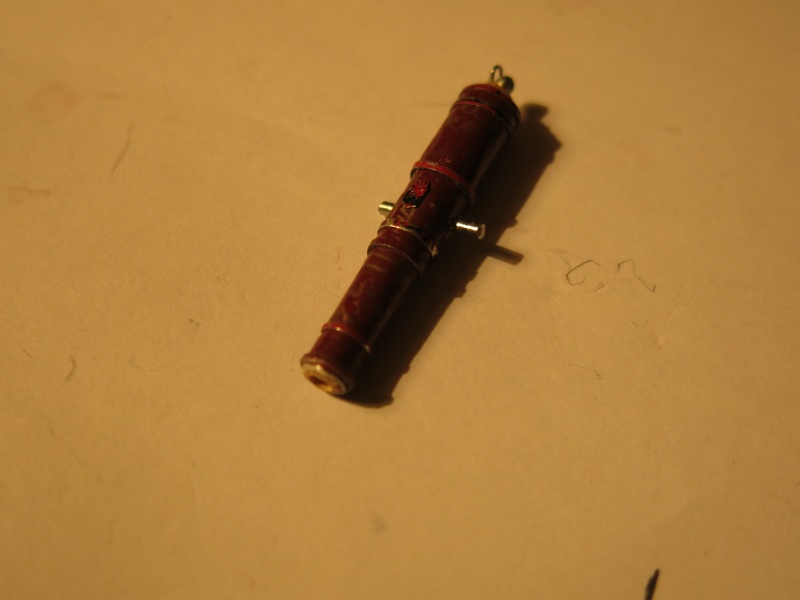

    Avant peinture, un canon dans sa livrée " Bordeaux" :


    [Vous devez être inscrit et connecté pour voir cette image]

    Avec son affût :

    [Vous devez être inscrit et connecté pour voir cette image]



    Ci-dessous au milieu : un canon peint, mini de ses bragues :


    [Vous devez être inscrit et connecté pour voir cette image]

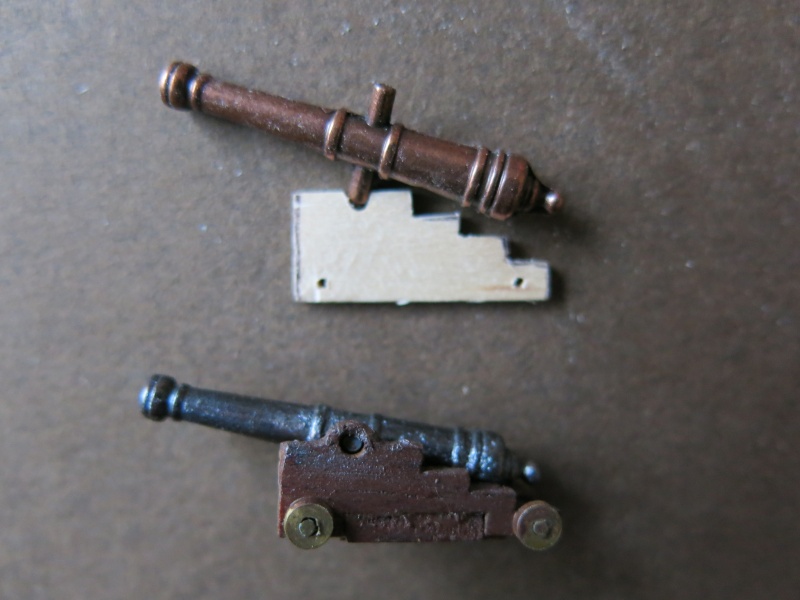

    Comparaison avec les anciens canons ( les tourillons sont trop fins, ils seront remplacés ) :

    [Vous devez être inscrit et connecté pour voir cette image]

    Poulie de 2 mm munie de son crochet, il y en aura 6 par canons :

    [Vous devez être inscrit et connecté pour voir cette image]


    Damned !  a006 0021m a007 a008 a018   Je me suis aperçu que les pavois étaient trop bas de 3 mm, mes nouveaux canons arrivent au niveau des lisses :

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    Merci Del Crado ! ... a004b  0073b  Je suis bon pour réhausser les pavois et le tableau arrière avant d'installer définitivement les canons sur le pont : encore du
    travail en perspective .... mais bon, on est là pour ça, non ?  a019

    Sur ces bonnes paroles, j'arrête-là pour ce soir ... A plus pour la suite et bon vent à tous !     a009d

    Amicalement,

    Jim

    PS : désolé pour la qualité des photos, vraiment pas top
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par parellum le Ven 29 Avr 2016 - 9:30

    a009d

    Je suis toujours admiratif devant ton travail de restauration et ton souci du détail!! a021

    Et bravo pour le coup des canons (à consommer avec modération!! a002 ) c'est bluffant a026a
    michaud
    Enseigne de Vaisseau 2ème classe
    Enseigne de Vaisseau 2ème classe

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par michaud le Ven 29 Avr 2016 - 10:36

    Magnifique. Du travail de pro. Le avant-apres est tres révélateur de la médiocrité pour ne pas dire autres choses de certaines marques de kit qui font n'importe quoi au nom de la rentabilité.
    Cela valait le coup de patienter, merci beaucoup.

    Amitiés Jean-Jacques
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par Daniel the pirate le Ven 29 Avr 2016 - 16:47

    a009 Super cet avant-après et quel beau travail. Plein d'inspiration pour ma pomme, a170 pour ces belles photos

    a026a a026a a026a a026a
    captain Troy
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par captain Troy le Ven 29 Avr 2016 - 23:24

    Bonsoir et a170    les gars pour vos commentaires sympas, c'est toujours motivant pour continuer cette restauration   a131

    A + pour la suite des aventures de la Bounty ...    a009d

    Amicalement,

    Jim
    captain Troy
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par captain Troy le Ven 29 Avr 2016 - 23:40

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:      " ... Le avant-apres est tres révélateur de la médiocrité pour ne pas dire autre chose de certaines marques de kit qui font n'importe quoi au nom de la rentabilité.

    Personnellement, vu le prix de revient de ces kits en fascicules   a017    à choisir je préfèrerais m'acheter un Kit en Boîte ( comme mon chat, qui adore le kit kat  a119  ) de chez Mantua ou Artesania Latina par exemple, de meilleure qualité pour un prix équivalent ou moindre.

    Amicalement,

    Jim
    xavero63
    Maître
    Maître

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par xavero63 le Sam 30 Avr 2016 - 12:39

    a009d

    Tu nous fais un superbe travail, qui plus est, bien documenté !
    Magnifique  a021
    Amitiés a014
    Xavier
    ad'hoc
    Maistrancier
    Maistrancier

    avatar

    Bien le bonsoir mon cher Jim,

    Très heureux de te revoir sur le Radoub!

    Ta Bounty a réellement beaucoup de charme!!! a024  a026a
    La bountite aigüe ne t'a pas pas lâché, pour notre plus grand plaisir.

    Les ancres sont superbes; j'aime bien aussi les cadènes, caps-de-mouton et l'artillerie.
    Garde une de tes ancres "anciennes" pour la mettre dans la cale.
    Pour la hauteur du pavois, je me suis fait avoir aussi... a006

    [Vous devez être inscrit et connecté pour voir cette image]

    La hauteur correcte est celle qui est visible sur les coupes et non sur le profil (projection).

    A propos de kit, la "Bounty" version ouverte avait été conçue par A.L.
    OcCre a repris le concept et la boîte, de qualité très correcte, est toujours commercialisée:

    [Vous devez être inscrit et connecté pour voir cette image]
    Ce qui explique, entre autres, que des maquettistes ont réalisé la belle sans difficulté.
    Ne nous posons donc pas la question de savoir d'où vient la Del Crado...

    Au plaisir de te lire!   a012

    Amitiés

    Jean-Noël
    captain Troy
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par captain Troy le Dim 1 Mai 2016 - 0:19

    Bonsoir à tous,

    a170  Xavero, pour moi l'histoire du bateau ainsi que l'usage de tout ce qui se trouve à son bord m'intéressent autant que la maquette elle-même, et toutes les infos sont bonnes à prendre en ce qui me concerne ...

    Quant à toi mon cher Jean-Noël, j'espère que tu vas bien et  je suis content de te lire aussi, ça fait un bail   a012

    Content aussi que mon travail te plaise, cependant si tu as des remarques ou des infos supplémentaires n'hésite pas, tu sais bien que je suis preneur !
    Sur ta photo des pavois je reconnais ta Bounty DP ... quel dommage que tu aies dû interrompre ce chantier, car tu avais fait un super boulot sur la coque !
    Dommage que mon prédécesseur n'ait pas eu l'idée de rectifier l'arcasse comme tu l'as fait ! il faut dire que beaucoup de modélistes suivent les instructions et les plans des kits sans trop se poser de questions, ça dépend des motivations de chacun et c'est un autre débat ...

    Quant au kit d'A.L., c'est vrai qu'il n'y a pas photo avec celui de D.P. et j'en ai vu effectivement de très belles réalisations.
    je pense qu'il faudrait toujours réfléchir et comparer avec des kits en bois ( souvent moins chers !) avant d'acheter ces kits en fascicules dont, personnellement je ne suis pas fana. Et c'est bien parce c'était en vue d'un sauvetage - et pour une somme modique - que j'ai acquis cette Bounty DP.

    Sinon, avant de m'attaquer aux pavois, j'ai terminé mes canons avec leurs affût et leurs bragues (elles sont un peu raides, je leur donnerai une forme plus souple), les poulies et leurs cordages seront fixées lors de l'installation définitive des canons.

    Quelques photos :

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    A + pour la suite et bon dimanche, demain j'emmène ma nièce et sa fille visiter l'Hermione à Rochefort, on va justement apprendre à tirer au canon !   autre2

    Amitiés, à très bientôt !   a009b

    Jim
    michaud
    Enseigne de Vaisseau 2ème classe
    Enseigne de Vaisseau 2ème classe

    avatar

    ID du message --> Restauration de la Bounty

    Message par michaud le Dim 1 Mai 2016 - 10:13

    ahahahahaha !        de vrais beaux canons a l'anglaise.  Magnifique ! et... présentés sur un cuir repoussé d'un bureau.....so british comme il se doit?  Amitiés  Jean-Jacques
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par Daniel the pirate le Dim 1 Mai 2016 - 15:30

    a009 une belle réussite que ces canons et joliment présenté. a026a a026a a026a
    Et bonne visite de l'Hermionne, il y a aussi les corderies royales a voir et ça vaut le coup d’œil.

    Amicalement Daniel
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par Stearghall le Dim 1 Mai 2016 - 23:20

    a012

    Très très étonné de voir le résultat obtenu avec ces nouveaux canons
    Aspect fonte de fer, qui a déjà bien servit, certes les macros ne font pas de cadeau,
    mais tu n'aurais pas précisé :"... bois et métal ...", je me serai sans nul doute fait avoir

    Des canons ... ma foi dans la lignée de cette restauration ... superbes.

    Je suis tout de même assez surpris que tu te sois fait avoir avec l'ensemble canon/affût,
    toi qui a le sens du détail, tu es absolument certain que ton artillerie est bien à la bonne échelle
    Question certainement un peu bête a025a, d'autant que tu as surement déjà vérifié,
    mais sait on jamais ... une erreur de calcul est si vite arrivée  !
    captain Troy
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par captain Troy le Lun 2 Mai 2016 - 0:28

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:a012


    Je suis tout de même assez surpris que tu te sois fait avoir avec l'ensemble canon/affût,
    toi qui a le sens du détail, tu es absolument certain que ton artillerie est bien à la bonne échelle
    Question certainement un peu bête a025a, d'autant que tu as surement déjà vérifié,
    mais sait on jamais ... une erreur de calcul est si vite arrivée  !

    Bonsoir Steargall,    a009d

    Tu penses bien que j'ai vérifié plutôt deux fois qu'une     : les canons sont à l'échelle, et surtout leur hauteur hors tout est rigoureusement exacte ... il manque seulement 3 mm de hauteur aux pavois : Del Crado a encore frappé !     Je n'ai donc pas le choix, je vais devoir corriger tout ça ...        A suivre !

    Amicalement,

    Jim
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par Stearghall le Lun 2 Mai 2016 - 10:53

    a012

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:Tu penses bien que j'ai vérifié plutôt deux fois qu'une ...

    Le contraire m'aurait fortement étonné ... mais bon, on ne sait jamais ...
    un petit coup de fatigue ... un weekend trop arrosé a045a ... etc etc a119

    Voyons ces nouvelles modifs a020 ... oublie pas les photos a019

    captain Troy
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par captain Troy le Lun 2 Mai 2016 - 11:17

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:a012
    ... un petit coup de fatigue  ... un weekend trop arrosé a045a  ... etc etc a119


    C'est vrai qu'à force de boire des canons pour en fabriquer ...      a309  a320  autre2    mais non, même bourré, tu vois je tiens la barre !

    A +

    Jim
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par Stearghall le Mer 4 Mai 2016 - 9:37

    a012

    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:... même bourré, tu vois je tiens la barre ! ...

    C'est beau l'expérience tout de même a119

    Bon ok je sors ... a025a ... mais c'est toi qui a tendu la perche a003

    Bon aller, ne pourrissons pas ton sujet de restauration,
    sinon mes deux compères vont me rappeler à l'ordre a004a a004b a005 ... a003
    captain Troy
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par captain Troy le Dim 27 Nov 2016 - 23:05

    Salut à tous   a009

    Je suis de retour sur ce forum après une longue absence ( non je ne vous ai pas oubliés !   a019    ), ma Bounty est restée en stand by tout l'été ... et même un peu plus !
    J'ai quand-même décidé de m'y remettre, et j'ai repris mon chantier il y a quelques semaines, afin de terminer les dernières modifications de la superstructure.

    Au programme :

    - réfection des pavois (qui ont été re-haussés car les canons ne passaient pas), des lisses de pavois, des bastingages qui ont été affinés, et correction des chandeliers des pierriers dans leur positionnement et leur hauteur.
    - réfection complète du tableau arrière : éléments décoratifs et fenêtres, avec léger cintrage de celles-ci pour en améliorer l'aspect.
    - mise en place des lanternes et des pierriers.

    quelques photos :


    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    Aperçu du résultat :

    [Vous devez être inscrit et connecté pour voir cette image]

    L'arc décoré :

    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]
    [Vous devez être inscrit et connecté pour voir cette image]

    En haut, celui de Del Prado (aimablement fourni par notre ami Ad'Hoc), non conforme. en bas celui confectionné par votre serviteur :

    les deux bitonios, refaits aussi :

    [Vous devez être inscrit et connecté pour voir cette image]

    les éléments du nouveau tableau arrière :

    [Vous devez être inscrit et connecté pour voir cette image]


    Après mise en place et avant la pose des fenêtres :


    [Vous devez être inscrit et connecté pour voir cette image]


    les fenêtres en place :

    [Vous devez être inscrit et connecté pour voir cette image]



    [Vous devez être inscrit et connecté pour voir cette image]


    La Bounty retrouve son nom :


    [Vous devez être inscrit et connecté pour voir cette image]



    le résultat après la pose des lanternes :

    [Vous devez être inscrit et connecté pour voir cette image]




    Vue des pavois :

    [Vous devez être inscrit et connecté pour voir cette image]


    ... avec les pierriers et les canons en place ( ces derniers non encore gréés ) :


    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]


    les bastingages :

    [Vous devez être inscrit et connecté pour voir cette image]



    gaillard d'avant :


    [Vous devez être inscrit et connecté pour voir cette image]




    autres vues d'ensemble :


    [Vous devez être inscrit et connecté pour voir cette image]


    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]



    Voilà, reste à installer les ancres et leurs cordages, ainsi que les manoeuvres de la barre de roue et les liures de beaupré.
    Ensuite et pour terminer, procéder à l'aménagement des ponts inférieurs côté ouvert : barriques, tonneaux, ballots, etc ...
    ça ne sera peut-être pas pour tout de suite, car j'ai d'autres chantiers en cours, à savoir des kits de locomotives anciennes qui vont me prendre un peu de temps ...

    Bonne soirée à tous et à +   a009b

    Amitiés,

    Jim


    Dernière édition par captain Troy le Mar 29 Nov 2016 - 1:11, édité 1 fois
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par parellum le Lun 28 Nov 2016 - 0:13

    a009d

    Salut Jim!

    Toujours aussi rigoureux! c'est un plaisir que de te suivre.

    @ + a009b
    michaud
    Enseigne de Vaisseau 2ème classe
    Enseigne de Vaisseau 2ème classe

    avatar

    Bonjour Jim

    J'apprécie en connaisseur averti. Tres beau et rigoureux travail sur cet ancien charbonnier.
    J'ai retrouvé mon dossier de cette Bounty du temps ou je travaillais pour Hachette. Peut être la referai-je, mais a tres petite échelle ,elle m'a donné des cauchemars.
    Bonne continuation A Bientôt Jean-Jacques
    polchen57
    Major
    Major

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par polchen57 le Lun 28 Nov 2016 - 10:03

    a009 Jim
    je viens de parcourir ce poste que j'ai loupé sur la restauration de ce magnifique bateau,et bien mon ami je te félicite sur le résultat a024 a026a
    Bonne continuation a20f
    captain Troy
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par captain Troy le Lun 28 Nov 2016 - 22:43

    Bonsoir et merci à vous pour vos appréciations et votre indulgence, ça fait toujours plaisir ! 0013j

    A un de ces 4 .....   a009b

    Amitiés,

    Jim
    xavero63
    Maître
    Maître

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par xavero63 le Lun 28 Nov 2016 - 23:00

    a009d Captain

    Belle avancée a20f

    Amitiés
    a014
    Xavier
    Glénans
    Capitaine de Corvette
    Capitaine de Corvette

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par Glénans le Lun 28 Nov 2016 - 23:32

    Bonsoir Jim,

    Content de te revoir.

    J'ai, à nouveau, parcouru l'ensemble de ta rénovation (j'avais publié certains points !) et vraiment je suis toujours autant admiratif devant cette remise à neuf de ta Bounty !
    Quel boulot ! et surtout j'aime bien tes recherches pour t'approcher le plus de la vérité, pour notre plus grand plaisir à tous.

    Bonne continuation.

    A très bientôt.

    bonne nuit.
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par Daniel the pirate le Mar 29 Nov 2016 - 16:28

    a009 En tout cas, ce magnifique travail de restauration que tu nous fait ne peut qu’être une excellente source d'inspiration.
    captain Troy
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par captain Troy le Mar 29 Nov 2016 - 22:48

    Merci à vous Xavier, Bertrand et Daniel  a170

    Comme tu dis, Bertrand, c'est du boulot ... mais pas plus - et même sans doute moins -que ce que vous nous proposez les uns et les autres sur ce forum.
    Et en plus, c'est du plaisir avant d'être du boulot ... c'est bien ça qui compte, non ?

    En tout cas, bonne continuation pour vos chantier respectifs, que je compte aller voir très prochainement ...

    Amitiés,    a013

    Jim
    Stearghall
    Commissaire Général des Fontes
    Commissaire Général des Fontes

    avatar

    ID du message --> Re: restauration Bounty del Prado au 1/48e

    Message par Stearghall le Jeu 1 Déc 2016 - 0:08

    a012

    Dis donc, sacrés changements depuis le début de cette restauration,
    Ca fait une pièce bien sympathique et je la trouve bien dans "jus"
    Très agréable à contempler ... bravo Jim ... Superbe enfin, Bounty devrai-je dire a119
