    Technique de sculpture sur plâtre - introduction.

    Il semblerait que ma technique d'approche de la sculpture d'Arsenal interpelle certains d'entre vous.

    Je crée donc ce petit sujet sans aucune prétention pour l'échange.

    Comme vous le savez tous, le bois en Arsenal c'est pas cadeau et quand on débute,
    la sculpture de certaines pièces devient très vite un problème qui peut paraître insurmontable.
    On y perd les nerfs et surtout les euros avant d'arriver à un résultat à peu près satisfaisant.

    J'ai donc une fois de plus adapté une technique professionnelle qui nous est enseignée au tout début de notre formation :
    la sculpture sur bloc de plâtre.

    N'étant plus novice dans mon domaine, j'ai sélectionné un plâtre dur de synthèse qui se façonne à la manière
    du buis et qui en plus en a la teinte. Certains s'y sont fait prendre    ... je ne citerais pas de nom  a002

    Voici donc comment je procède ...

    Technique de sculpture sur plâtre - Réalisation du moule à plâtre.

    Un principe de base est de considérer que toutes pièces à reproduire s’inscrit dans un volume parallélogramme à six côtés.
    Sur l’exemple sélectionné, nous ne possédons que trois des six faces : 2 de profil, le droit et le gauche et 1 de face avant,
    les autres seront à extrapoler en cours de sculpture.

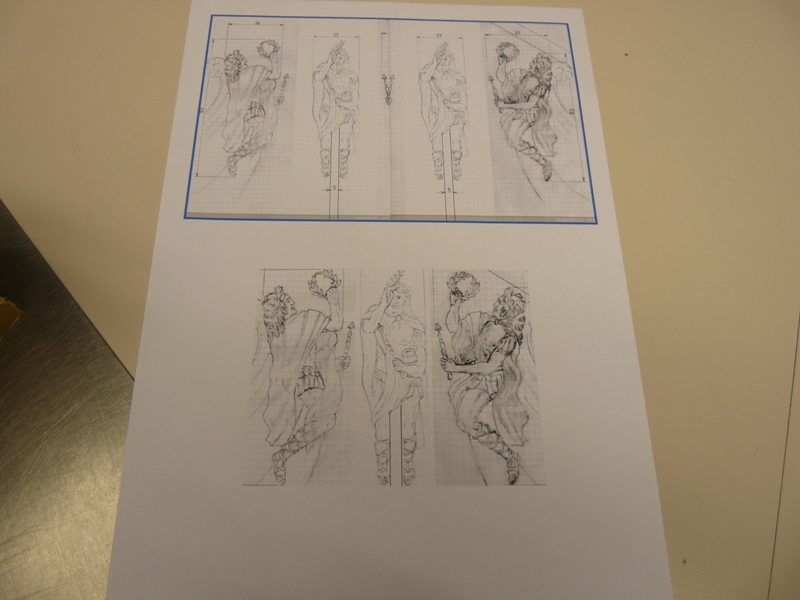

    Le choix de la pièce à sculpter étant arrêté, imprimer toutes les faces disponibles du modèle à reproduire …
    [Vous devez être inscrit et connecté pour voir cette image]

    directement à l’échelle souhaité.
    [Vous devez être inscrit et connecté pour voir cette image]

    Dans un bloc de mousse d’isolation suffisamment épais …
    [Vous devez être inscrit et connecté pour voir cette image]

    Reporter les côtes d’encombrement les plus larges de la pièce à reproduire …
    Pour cette exemple il s’agit des côtes de la vue de profil.
    [Vous devez être inscrit et connecté pour voir cette image]

    Découper le bloc de mousse le plus proprement possible suivant le tracé …
    [Vous devez être inscrit et connecté pour voir cette image]

    Evacuer la découpe intérieure …
    [Vous devez être inscrit et connecté pour voir cette image]

    Continuer la découpe en reportant cette fois les côtes  les plus larges  … sur cet exemple, celles de la vue de face.
    [Vous devez être inscrit et connecté pour voir cette image]

    Nous obtenons ainsi un moule personnalisé aux dimensions maximales de la pièces à reproduire.
    Il nous faut maintenant le préparer à recevoir une coulée de plâtre.

    Technique de sculpture sur plâtre - Réalisation du bloc de plâtre personnalisé.

    A l’aide d’adhésif d’emballage …
    [Vous devez être inscrit et connecté pour voir cette image]

    Tapisser l’intérieur de la forme obtenue par découpage ceci afin que le plâtre coulé dans ce moule n’adhère pas
    à ses parois et puisse sans dégradation être réutilisé autant de fois que nécessaire à l’apprentissage.
    [Vous devez être inscrit et connecté pour voir cette image]

    Bloquer la forme sur une feuille de plastique ou cellophane par tous moyens adaptés …
    [Vous devez être inscrit et connecté pour voir cette image]

    Après malaxage correct du plâtre suivant les bons dosages poudre/eau, couler ce dernier dans le moule.
    Vous pouvez accélérer la prise définitive du plâtre en y incorporant du sel de cuisine avant malaxage.
    On peut également introduire dans l’eau de mélange un produit plastifiant utilisé en maçonnerie, le plâtre n’en
    Sera que plus agréable à travailler.
    [Vous devez être inscrit et connecté pour voir cette image]

    Laisser durcir le bloc de plâtre tranquillement sans le manipuler pendant sa prise.
    [Vous devez être inscrit et connecté pour voir cette image]

    Démoulage …
    [Vous devez être inscrit et connecté pour voir cette image]

    Le moule n’est pas abimé et peut donc être réutilisé à volonté
    [Vous devez être inscrit et connecté pour voir cette image]

    Un petit coup d’abrasif sans excès pour régulariser les faces sans enlever trop de matière dans le respect des côtes.
    [Vous devez être inscrit et connecté pour voir cette image]

    Technique de sculpture sur plâtre - Préparation du bloc de plâtre pour la sculpture.

    Les vues disponibles de la pièce à reproduire ayant été imprimées à l’échelle de réalisation,
    Elles sont découpées, non pas sur le contour de la forme, mais suivant un tracé géométrique rectangulaire.
    Ce tracé correspondant bien entendu à la surface des faces du bloc de plâtre à sculpter.
    [Vous devez être inscrit et connecté pour voir cette image]

    Les étapes qui suivent sont maintenant parfaitement décrites et illustrées dans bien des ouvrages de
    modélisme, de sculpture, d’arts plastiques etc etc  de renom

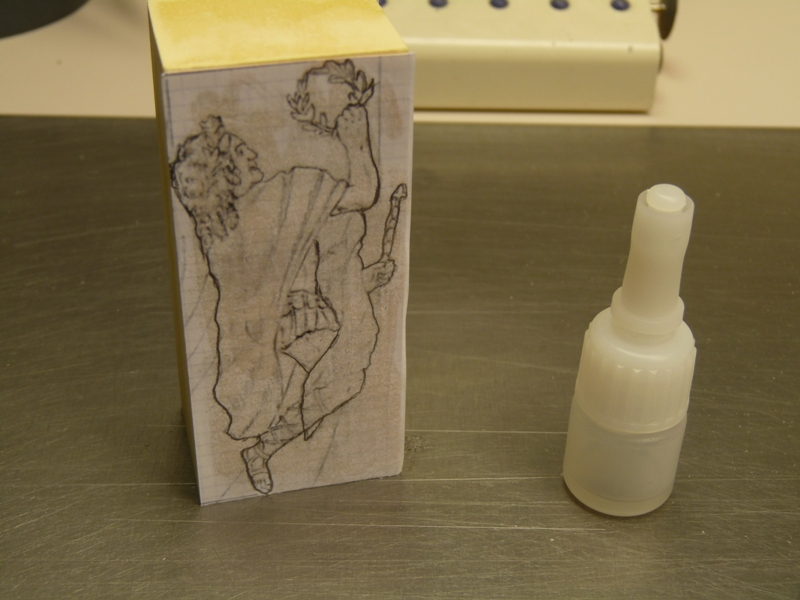

    Coller la première des deux vues se positionnant en vis-à-vis , ici le profil gauche, sur une des deux faces du bloc de plâtre.
    [Vous devez être inscrit et connecté pour voir cette image]

    Collage de la deuxième vue … ici le profil droit en cohérence avec la pièce à sculpter, donc sur la face du bloc
    de plâtre opposée à la vue de profil gauche. On ne place pas une vue de profil directement en face d’une vue de face … logique !
    [Vous devez être inscrit et connecté pour voir cette image]

    Le bloc de plâtre étant prêt pour la première découpe des profils, à l’aide d’une scie (à chantourner c’est bien !)
    découper le bloc de plâtre suivant le contour de la pièce le plus précisément et proprement possible.
    L’adjonction de produit plastifiant lors du malaxage du plâtre représente ici un atout majeur car lors des découpes
    nous obtenons une meilleure pénétration de la lame et une poussière de sciage moins volatile.
    [Vous devez être inscrit et connecté pour voir cette image]

    En conservant précieusement tous les morceaux découpés sans les détériorer, nous allons voir pour quelles raisons ...
    [Vous devez être inscrit et connecté pour voir cette image]

    Nous disposons pour la réalisation de cette figure de proue de sa vue de face que nous allons coller sur les sections
    de plâtre correspondants à son positionnement. Vous avez là la raison pour laquelle il faut être le plus soigneux
    et le plus précis possible lors des découpes de dégrossissage de forme du bloc.
    Prendre les sections de plâtre correspondantes à la vue de face
    [Vous devez être inscrit et connecté pour voir cette image]

    Coller sur ces sections la vue de profil ...
    [Vous devez être inscrit et connecté pour voir cette image]

    Replacer l’ensemble sur le bloc de plâtre prédécoupé et le bloquer à l’aide de quelques gouttes de cyanoacrylate
    pour continuer la découpe du bloc sur sa vue de face.
    [Vous devez être inscrit et connecté pour voir cette image]

    Après avoir obtenue une forme de contour maximal correspondant à la pièce à sculpter, s’armer de patience
    et affiner les détails à l’aide de gouges ou mieux d’un micromoteur à main muni d’instruments rotatifs.
    [Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    Jusqu'à obtention d’un résultat satisfaisant en prenant en considération incontournable que le mieux
    est l’ennemi du bien car un petit pinaillage de dernière minute peut mettre en péril la totalité d’une sculpture.
