    US Constellation Artesania Latina au 1/85° par Daniel the pirate

    Partagez
    Daniel the pirate
    Premier Maître
    Premier Maître



    [Vous devez être inscrit et connecté pour voir cette image] Vous me faites [Vous devez être inscrit et connecté pour voir cette image]

    Pour vous récompenser, vous aurez le droit a d'autres images tout a l'heure, je pose les roues en ce moment [Vous devez être inscrit et connecté pour voir cette image]
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    [Vous devez être inscrit et connecté pour voir cette image] Et voila, ça roule...[Vous devez être inscrit et connecté pour voir cette image]

    [Vous devez être inscrit et connecté pour voir cette image]

    Les roues étant en place, je vais m'attaquer a une grosse mission: faire des poulies [Vous devez être inscrit et connecté pour voir cette image] Donc a bientôt pour les premières images.

    Ps: Je pense que le sujet de Crabe vas m’être très utile  [Vous devez être inscrit et connecté pour voir cette image]
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    avatar

    Alignés comme à la parade a238 a238 a238
    ça ne fait pas trop pirate cette disposition a001 a001 a001 a001
    j'étais plutôt habitué à une position du style "Île de la tortue" a020 a020 a020
    Marco
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    [Vous devez être inscrit et connecté pour voir cette image] a vous, mais mon cher Marco, les pirates étaient peut-être bordéliques a terre mais surement pas a bord, sinon ils n'auraient certainement pas les excellents marins que l'on connait [Vous devez être inscrit et connecté pour voir cette image]
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    avatar

    a009d

    Bravo! a026a
    super tes affûts, avec la teinte qui va bien! a021

    Amitiés
    Patrick
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    avatar

    Je vois que notre cher pirate à affûter sa langue a001 a001 a001 a001
    et hop une tournée de Rhum a021a a021a a021a a021a
    Marco
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    [Vous devez être inscrit et connecté pour voir cette image] Et voila, choses promises, choses dues: mes premières poulies:

    Premier temps, déligner une latte de 2 x 3 mm sur une longueur de x.
    Ensuite fabriquer un étau avec sur une face une gorge de 2,5 mm de profondeur sur 1,5 mm de large et sur l'autre face une gorge de 1,5 mm de profondeur sur 2,5 de large de façon a traiter les deux faces de notre latte.

    L'étau avec la latte insérée et bloquée par deux boulons de 6.

    [Vous devez être inscrit et connecté pour voir cette image]

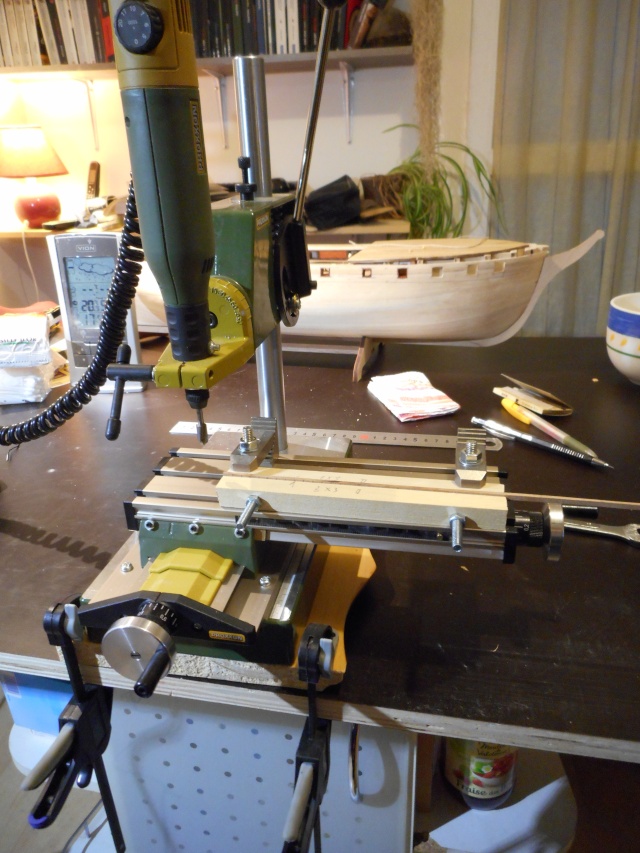

    Ensuite installer sur la table croisée de la perceuse a colonne équipée d'une fraise a pointe en V.

    [Vous devez être inscrit et connecté pour voir cette image]

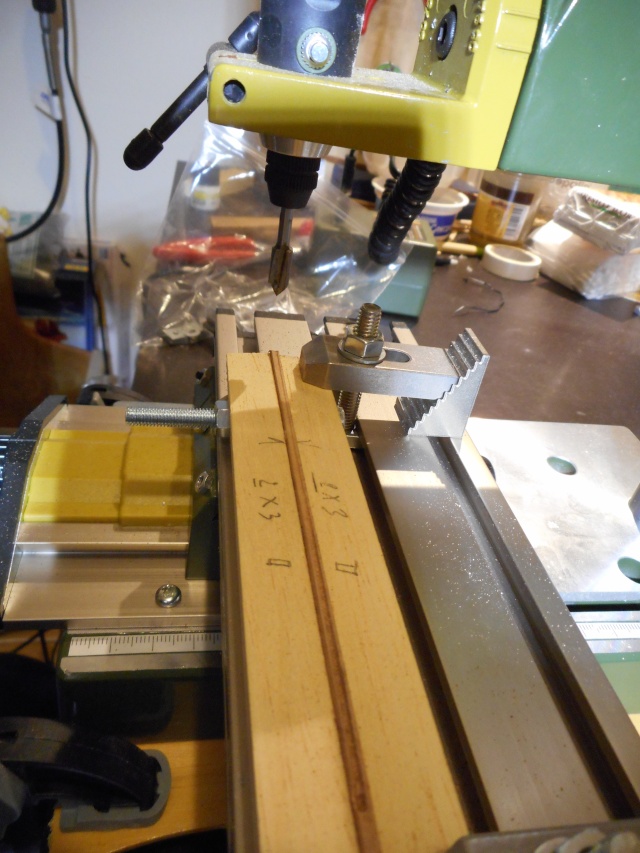

    faire les rainures sur les 4 faces de la latte.

    [Vous devez être inscrit et connecté pour voir cette image]

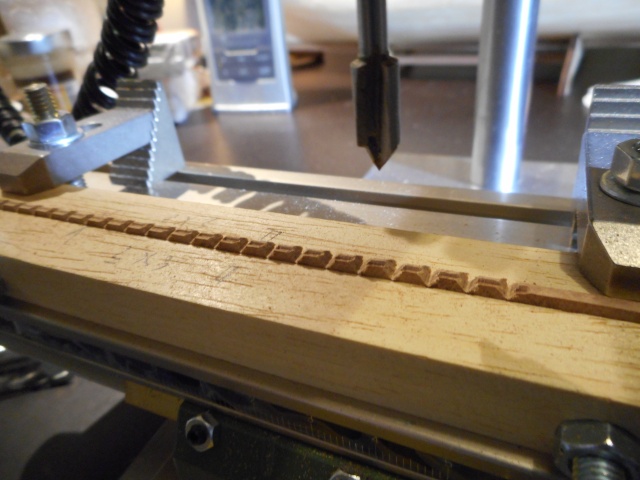

    Faire les rainures perpendiculaires déterminant la longueur  des poulies ( dans le cas présent tout les 5 mm ) sur les 4 faces.

    [Vous devez être inscrit et connecté pour voir cette image]

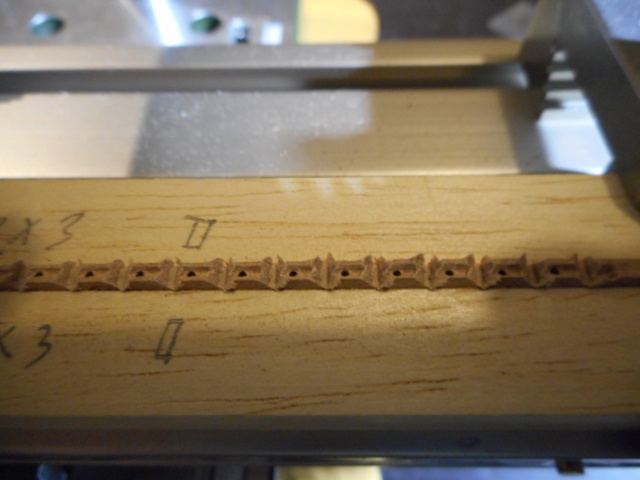

    Percer les trous de 0,8 mm tout les 5 mm.

    [Vous devez être inscrit et connecté pour voir cette image]

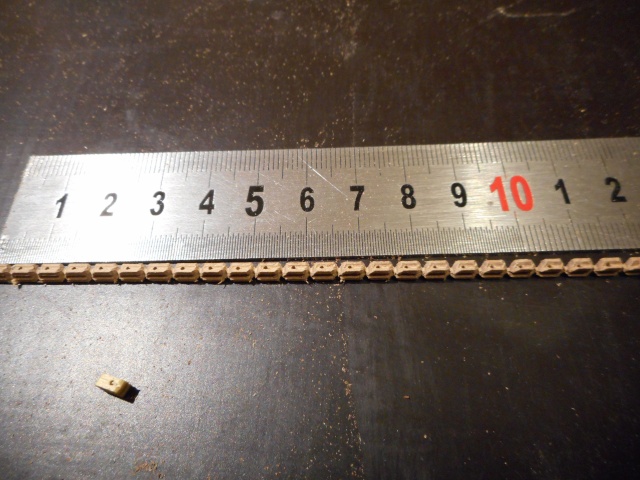

    Voila une belle barrette de poulies ( en bas c'est la poulie AL qui m'a servi de modèle )

    [Vous devez être inscrit et connecté pour voir cette image]

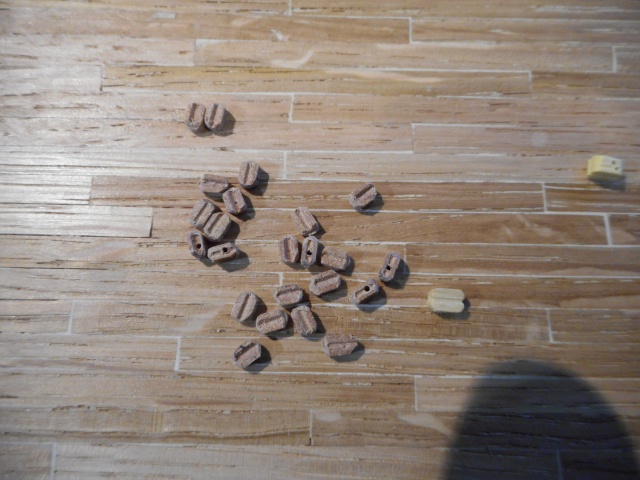

    Et le résultat, de jolies poulies de 4,5 x 3 x 2 Juste la bonne taille pour mes affûts.

    [Vous devez être inscrit et connecté pour voir cette image]

    Pas mal pour un début, mais je ne saurait trop conseiller de prendre connaissance de l'article de notre Crabe préféré sur la construction des poulies en suivant ce lien: [Vous devez être inscrit et connecté pour voir ce lien]

    Voila, c'est tout pour l'instant, je vais boire un coup [Vous devez être inscrit et connecté pour voir cette image] et m'attaquer aux poulies doubles.

    Ps: si vous ne possédez pas le matériel dont je dispose, contactez maître Crabe qui auras j'en suis sur la méthode a suivre.
    jeanbauduen
    Premier Maître
    Premier Maître

    avatar

    a009 Merci pour ce petit tuto. Amitié a013
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    avatar

    a009d

    Bravo Daniel! a026a

    ce n'est plus de l'artisanat, tu passes à l'échelle industrielle a024

    Amitiés
    Patrick
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    [Vous devez être inscrit et connecté pour voir cette image] Non mon cher ami, c'est du petit artisanal avec des petites machines intelligentes, je n'en fait qu'une vingtaine a la fois.
    Et pis tiens, en v'la des doubles toutes fraiches :

    [Vous devez être inscrit et connecté pour voir cette image]

    amicalement Daniel et bonne soirée a tous.[Vous devez être inscrit et connecté pour voir cette image]
    crabe
    Ingénieur Général des Arsenaux
    Ingénieur Général des Arsenaux

    avatar

    a009
    Bonsoir, Daniel.
    Les trous sont un chouia petit peu trop gros, a022  mais vraiment pour la ramener. a020
    Sinon chapeau pour la mise en œuvre. a020 a20c
    La poulie Al qui t'a servie de modèle est trop rectangulaire, à mon gout, les poulies XVIII sont plus rondes,
    m'enfin, ça ne t'as pas échappé de toute façon!
    Bref, t'avance d'enfer.
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    avatar

    a009d

    Daniel a écrit:Et pis tiens, en v'la des doubles toutes fraiches :

    Et en plus il me nargue!! le bougre! a004a
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    avatar

    Travail fin a20f
    Très bien a021
    Marco
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    [Vous devez être inscrit et connecté pour voir cette image]  Merci a tous pour vos compliments [Vous devez être inscrit et connecté pour voir cette image]

    Pour les trous, je les ai fait volontairement a 0,8 pour ne pas avoir de problème lors-qu'il faudra enfiler le fil.  Percer plus petit et ça deviens biens plus compliqué.
    Et j'ajouterais que l'outillage "proxxon" est vraiment de qualité et très precis, la table croisée n'a aucun jeu et ça aide énormément.
    [Vous devez être inscrit et connecté pour voir cette image]
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    [Vous devez être inscrit et connecté pour voir cette image] Bien le bonsoir a tous.
    Apres avoir passé pas mal de temps a fabriquer des poulies et d'autres bricoles qui ne nécessitaient pas de photos me voila de retour.

    J'ai enfin commencer a les monter, du recuis de laiton et un point de soudure a l'étain et voila le travail:

    [Vous devez être inscrit et connecté pour voir cette image]

    Et les voila en place sur l'affût:

    [Vous devez être inscrit et connecté pour voir cette image]

    Bon c'est pas le tout mais j'en ai encore 11 a faire pour la batterie inférieure, alors au boulot [Vous devez être inscrit et connecté pour voir cette image]
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    avatar

    Si avec ça tes canons bougent a001 a001 a001 a001 a001
    alors je ne sais plus ce qu'il faut faire !!!! a023 a023 a023 a023 a023
    Marco
    parellum
    Inspecteur Général de la Marine
    Inspecteur Général de la Marine

    avatar

    a009d

    alors au boulot
    et plus vite que ça!! a033

    a014
    Glénans
    Capitaine de Corvette
    Capitaine de Corvette

    avatar

    Bonsoir Daniel,

    Très bien tes affûts avec leurs poulies.

    La façon dont tu travailles tes poulies me fais penser à la méthode que j'utilise, mais tu préfères faire un point de soudure plutôt qu'un point de colle, Peux-tu me dire pourquoi ?

    Merci.

    Bonne nuit.
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    [Vous devez être inscrit et connecté pour voir cette image] Merci a tous et pour Glénans, la soudure m'a parus logique mais comment monte tu les tiennes [Vous devez être inscrit et connecté pour voir cette image] si tu avait une ou deux photos, ce serait sympa. [Vous devez être inscrit et connecté pour voir cette image] d'avance pour ta réponse.

    Daniel [Vous devez être inscrit et connecté pour voir cette image]
    Glénans
    Capitaine de Corvette
    Capitaine de Corvette

    avatar

    Bonjour Daniel, a009a

    Excuses moi pour le retard.

    Bon en ce qui concerne les poulies voilà 2 photos que j'avais faites en Décembre 2014. Une des boites contient des poulies simples, l'autre des poulies avec un anneau à l'autre extrémité. J'ai bloqué l'extrémité des anneaux métalliques avec une goutte de colle cyanoacrylate.

    Les poulies simples :

    - Photo DSCN1026 :

    [Vous devez être inscrit et connecté pour voir cette image]

    Les poulies avec un anneau à l'autre bout :

    - Photo DSCN1028 :

    [Vous devez être inscrit et connecté pour voir cette image]


    Depuis, je n'en n'ai pas refaites. Mais dès que je commencerai ce genre de fabrication, j'expliquerai comment je travaille.

    Bonne journée.
    Marco la frite
    Lieutenant de Vaisseau
    Lieutenant de Vaisseau

    avatar

    Bon tu m'en mettras 13 douzaines de chaque dans 8 tailles avec et sans anneaux a001 a001 a001 a001 a001 a001 a001 a001 a001
    (N'oublie pas la palette pour les mettre a020 a020 a020 a020 a020
    Marco
    Glénans
    Capitaine de Corvette
    Capitaine de Corvette

    avatar

    Rien que ça ! Va donc eh! p'tite bière !!! C'est tout ?

    Bon je n'ai pas encore le stock, mais je vais étudier la question et la soumettre à ma direction !!!

    A plus !
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    [Vous devez être inscrit et connecté pour voir cette image] Merci Bertrand
    C'est effectivement a peut près la même technique, mais ce qui me chagrine, c'est ces tortillons que je trouve vraiment laids alors j'ai découvert en fouillant dans mes archives une autre façon de faire que j'exposerait en temps voulu.
    J'ai passé l’après-midi a faire mes petits achats sur le net dans le but d’acquérir le matos pour ces fameuses poulies et également de quoi réaliser ma machine a corder vu que je n'ai pas trouvé le bon fil pour faire mes bragues. Donc après une longue réflexion, je me suis décidé a franchir le pas. Apres de longues recherches sur le net, j'ai fini par trouver ce qui me permettras de réaliser cette petite machine a peut de frais avec la-quelle je pourrais enfin faire mes cordages exactement comme je les veux.
    En attendant je vais aménager ma grand rue.
    A bientôt pour de nouvelles images.

    Amicalement Daniel[Vous devez être inscrit et connecté pour voir cette image]
    Glénans
    Capitaine de Corvette
    Capitaine de Corvette

    avatar

    Bonsoir Daniel,

    C'est vrai que ce n'est pas folichon ces tortillons en bout de poulie. L'idéal serait de souder le bout au ras de la poulie et de couper le trop qui reste. Mais tu parles d'un boulot !!!

    Par contre, ta nouvelle façon m'intéresse beaucoup et j'aimerai la voir avant de me relancer dans les poulies.

    Par contre pourrais-tu nous donner, quand tu l'aura reçu, les coordonnées et des photos de ta future machine à cordages.

    Merci.

    Bonne nuit.
    professorus
    Quartier-Maître 2ème classe - Crabe
    Quartier-Maître 2ème classe - Crabe



    [Vous devez être inscrit et connecté pour voir ce lien] a écrit:Bonsoir Daniel,

    C'est vrai que ce n'est pas folichon ces tortillons en bout de poulie. L'idéal serait de souder le bout au ras de la poulie et de couper le trop qui reste. Mais tu parles d'un boulot !!!

    Par contre, ta nouvelle façon m'intéresse beaucoup et j'aimerai la voir avant de me relancer dans les poulies. +1

    je ne pense pas que les membres de ce forum travaillent sur commande, donc le temps pour réaliser sa maquette est sans limite, tant que dure le plaisir d'y travailler, donc si on se lance dans la fabrication de poulies, pour moi c'est qu'on ne veut pas les acheter (il doit bien toujours y en avoir quelques part), on veut se lancer un petit défis, donc oui ça doit être du boulot, donc fignoler, doit aussi en faire partie, on ne peut y couper

    sinon, quand je regarde tes canons avec les poulies, je les trouves un peu grosses, mais je n'ai aucune référence sur les tailles des différentes pièces et j'ai du mal avec les échelles de ces différentes pièces, peux-tu éclairer ma lanterne, car pour me lancer dans la réalisation de poulies comme tu l'as fait j'ai besoin de visualiser les choses de façon plus concrète, merci de ton aide

    en cherchant un peu j'ai trouvé l'échelle 1/85 ème et tes poulies 5 mm, ça fait des poulies de 42.5 cm à l'échelle, c'est ça ou je fait erreur?
    Daniel the pirate
    Premier Maître
    Premier Maître

    avatar

    [Vous devez être inscrit et connecté pour voir cette image] Bien le bonjour a tous.

    Pour les poulies nouvelle version et la machine a corder a venir, ne vous inquiétez pas, cela fera l'objet d'articles détaillés des que possible. Pour l'instant j'attend la livraison du matos qui me permettras de faire tout ça, donc ne soyez pas trop pressé, tout viens a temps etc...

    Professorus, tu as raison pour la taille de mes poulies et j'en referais d'autres un peut plus petiotes.

    Donc un grand [Vous devez être inscrit et connecté pour voir cette image] a tous pour vos remarques éclairées.

    Pour les nouvelles du jour, hier soir alors que je montait les surbaux des écoutilles du pont central... j'ai remarqué un tout petit détail et ...[Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image] voila ce que j'ai constaté:

    Cherchez l’erreur:

    Une vue d’ensemble pour se donner une idée:

    [Vous devez être inscrit et connecté pour voir cette image]

    Et une de détail: ( l'étrave a bâbord et le cul a tribord de la photo )

    [Vous devez être inscrit et connecté pour voir cette image]

    Je vous laisse quelque minutes pour deviner, celui qui trouve gagne une sucette a l'anis d'Annie et mon respect.
